Kurzweil SP4-8 [109/118] Проблемы с педалями
![Kurzweil SP4-8 [109/118] Проблемы с педалями](/views2/2008887/page109/bg6d.png)
Поиск и устранение неисправностей
Проблемы с Педалями
12-5
Если возникают проблемы с получением MIDI сообщений для встроенного звукового
модуля SP4, поступающих от внешних устройств, таких как секвенсор в компьютере, то
возможно, причина проблемы в следующем:
MIDI канал передачи сообщений в
секвенсоре не совпадает с каналом
получения сообщений Программы
или Зоны в SP4.
Измените MIDI канал на SP4 или на
устройстве так, чтобы они совпадали.
Оба конца MIDI кабеля неплотно
входят в гнёзда.
Проверьте подключение обеих концов
кабеля.
MIDI соединения выполнены не
правильно.
Для получения MIDI сообщений,
подключите MIDI кабель к MIDI In на
SP4 и к MIDI Out вашего модуля.
Проблемы с Педалями
Перед тем как читать этот раздел, прочитайте Подключение Педалей на странице 2-5.
Проблемы Педальных переключателей.
Если вы обнаружили, что возникают проблемы с соединением или использованием
педальных переключателей, то возможно причина проблемы в следующем:
• Завис эффект сустейна или состенуто. Убедитесь, что педаль подключена до включения
питания инструмента. Если это необходимо, выключите питание.
• Педаль работает наоборот (включена в верхнем положении вместо нижнего).
Выполните повторное включение и выключение инструмента, и удостоверьтесь, что
педаль при этом не нажата.

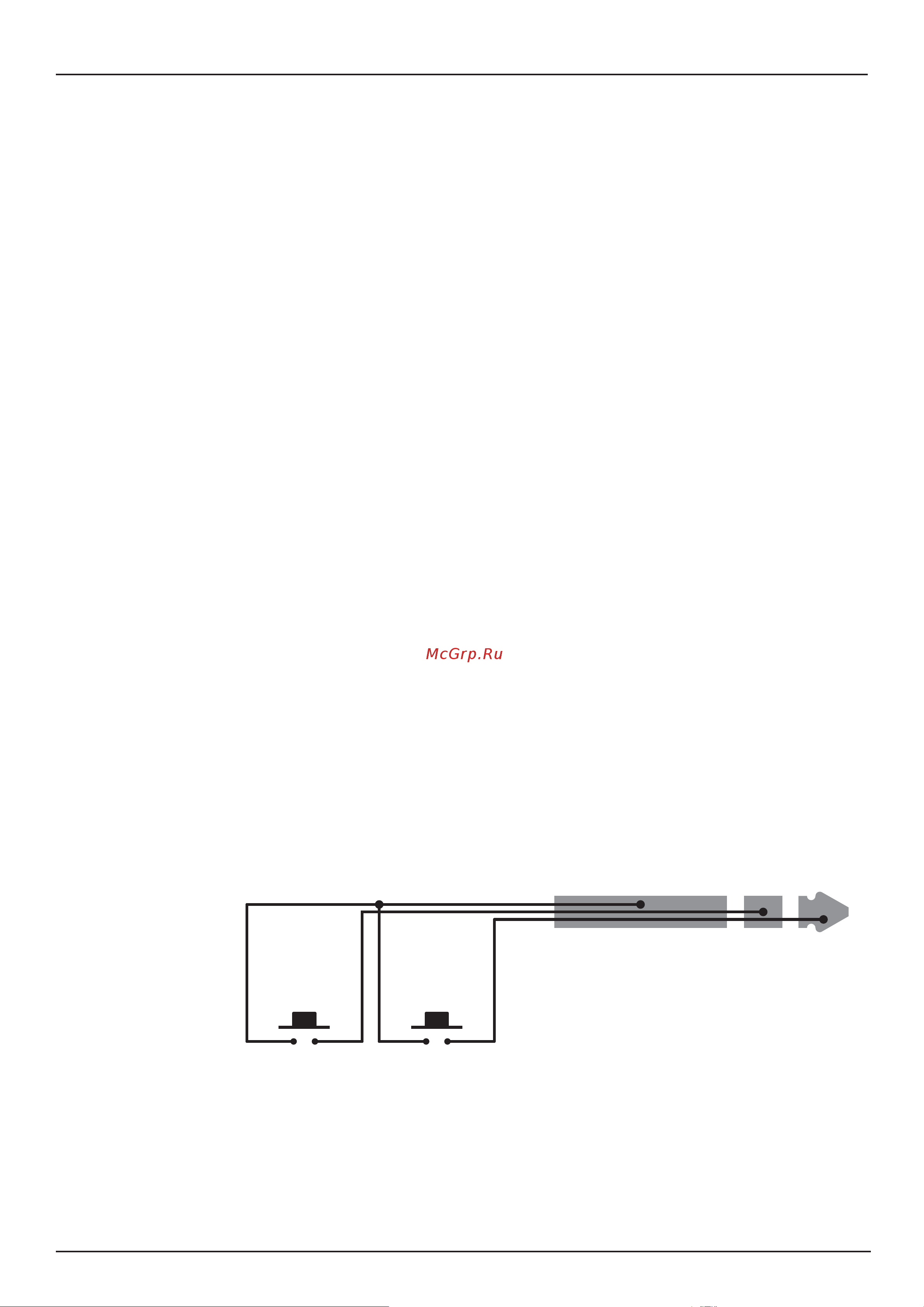

• Двойная педаль работает неправильно. Двойная педаль должна иметь схему проводки,
как показано ниже. Варианты с другой распайкой будут работать неправильно.
Гильза Кольцо Кончик
Левая педаль Правая педаль
