Страница 8

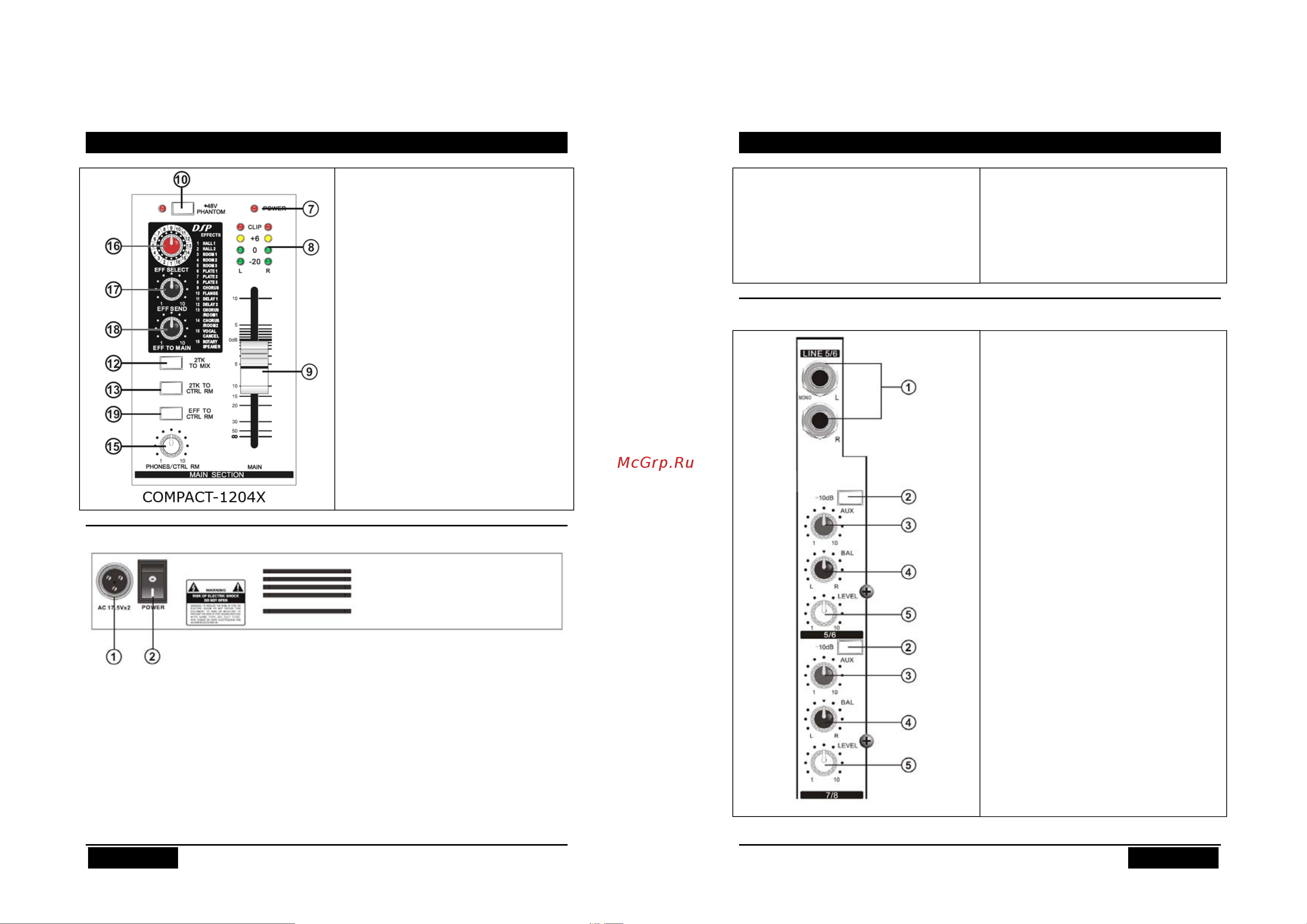

ПАНЕЛЬ УПРАВЛЕНИЯ
16. EFF SELECT
Используется для выбора одного из 16
эффектов (см. таблицу эффектов за
селектором).
17. EFF SEND
Управляет уровнем сигнала,
поступающего на встроенный процессор
эффектов со всех входных каналов и
уровнем выходного сигнала на разъёмах
EFF SEND.
18. EFF TO MAIN
Контролирует уровень сигнала эффектов
в сигнале главного выхода.
19. EFF TO CTRL RM
Управляет уровнем сигнала наушников
или мониторов.
• Задняя панель
1. 17,5 В х 2 разъём питания переменного тока
Разъём используется для подключения прилагаемого адаптера питания (не используйте
другие адаптеры).
2. Переключатель питания
Включает и выключает питания устройства.
Страница 5
ПАНЕЛЬ УПРАВЛЕНИЯ
10. Индикатор PEAK
Этот красный индикатор загорается при
наличии слишком высокого уровня
сигнала. Уровень определяется до фейдера
канала. Индикатор загорается
приблизительно за 3дБ до срыва сигнала,
тем самым предупреждая о возможной
перегрузке.
11. Фейдер канала LEVEL
Регулятор определяет уровень сигнала
канала в главной шине, тем самым
регулируя баланс громкости каналов. Если
канал
не используется, поверните влево до
упора.
ПАНЕЛЬ УПРАВЛЕНИЯ
• Стерео канал
1. L/MONO R
Эти 2 несимметричных двухконтактных
джека используются для ввода линейного
стерео сигнала с уровнем -10дБ. Если
источник сигнала монофонический,
используйте только левый разъём
(L/MONO).
2. -10dB
Кнопка позволяет подгонять уровни
источников сигнала, подключённых к
стерео входу (1). При нажатии кнопки
уровень входного линейного сигнала
уменьшается на 10дБ.
3. AUX (кроме Compact-1204X)
Регулятор контролирует уровень
сигнала
канала, посылаемого в шину AUX. Сигнал
берётся до фейдера и не зависит от него.
EFF (Compact-1204X)
Регулятор контролирует уровень сигнала
встроенного процессора эффектов.
Расположен после фейдера и зависит от
его положения. Используйте, если хотите
применить процессор эффектов на этом
канале.
4. BAL (баланс)
Регулятор определяет уровень сигнала
канала, посылаемого в левую и
правую
шины микса, что позволяет плавно
перемещать источник сигнала по стерео
образу.
5. Фейдер канала LEVEL
Регулятор определяет уровень сигнала
канала в главной шине, тем самым
регулируя баланс громкости каналов.
