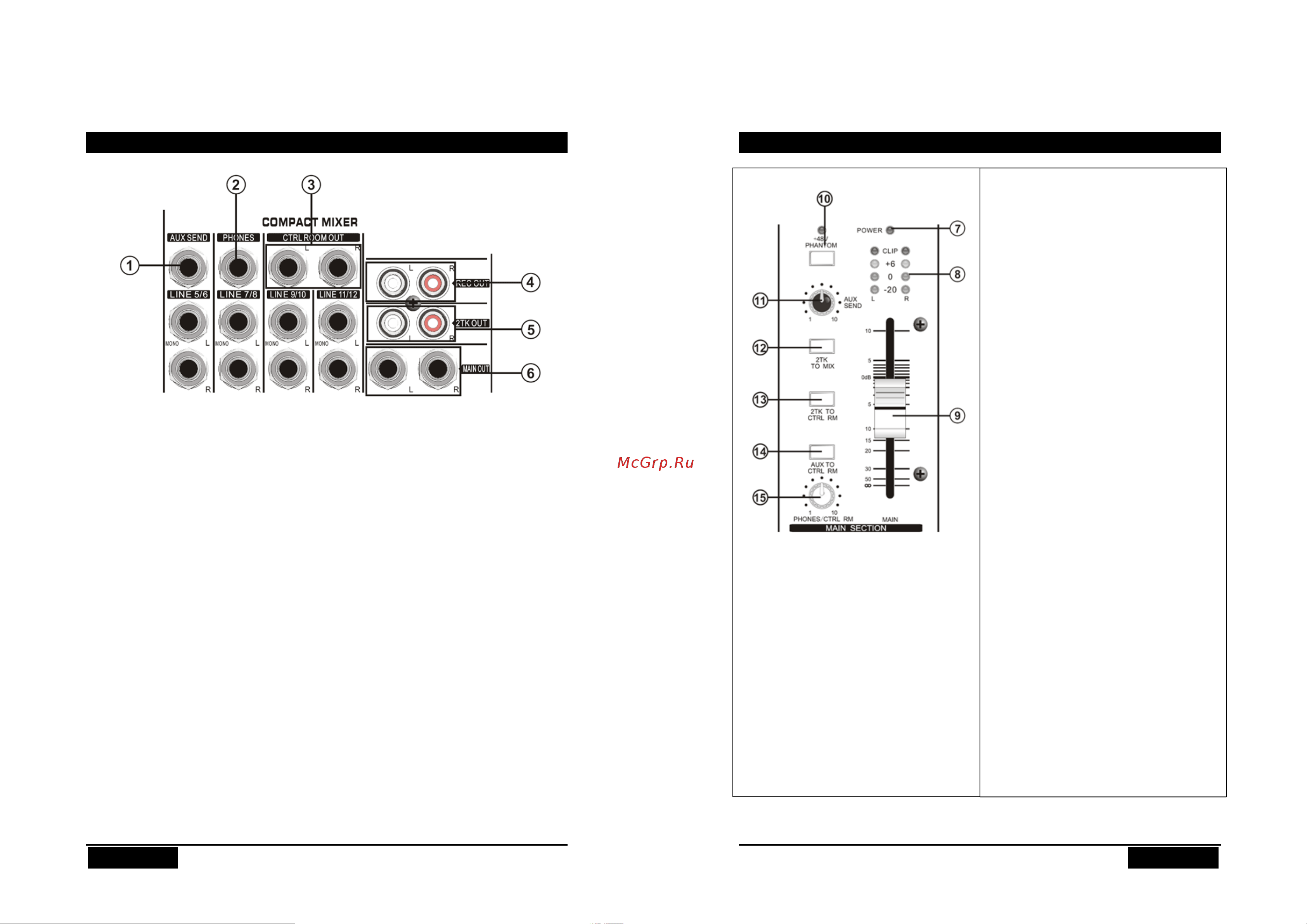

ПАНЕЛЬ УПРАВЛЕНИЯ
1. AUX SEND (кроме Compact-1204X)
Разъём используется для вывода сигнала AUX.
EFF SEND/FT SW (только Compact-1204X)
Разъём используется для вывода сигнала EFF. Также служит для подключения педали,
управляющей встроенным процессором эффектов.
2. PHONES
Разъём подаёт сигнал главного выхода или кассетной деки на наушники. Используется
для мониторинга каналов L/R главного микса, входа деки или вспомогательного (AUX)
входа. Источник мониторинга определяется кнопками
(13) и (14).
3. CTRL RM
Эти джеки выводят сигнал главного микса или деки на мониторы.
4. REC OUT
На эти разъёмы RCA выводится сигнал левого и правого каналов главного микса для
записи.
5. 2TK IN
Эти разъёмы RCA служат для подачи сигнала внешнего проигрывателя на микшер.
6. MAIN (L, R)
Эти разъёмы служат для вывода линейных сигналов главного
микса на внешнее
устройство (например, эквалайзер или усилитель мощности).
Страница 7
ПАНЕЛЬ УПРАВЛЕНИЯ
7. Индикатор POWER
Показывает состояние встроенного
источника постоянного тока.
8. Индикатор уровня выходного
сигнала
Показывает уровень стерео сигнала
главного выхода (левый и правый) или
входа с проигрывателя (определяется
сигналом, посылаемым в наушники).
9. Регулятор выхода MAIN
Фейдер используется для определения
окончательного уровня сигнала,
посылаемого на разъёмы главного выхода.
10. Кнопка и
индикатор Phantom +48V
Кнопка служит для включения и
выключения фантомного питания на
микрофонных разъёмах всех входных
каналов.
Примечание: установите регуляторы
уровня каналов в минимальное положение,
прежде чем включать или выключать эту
кнопку. После включения фантомного
питания не подключайте и не отключайте
микрофоны. Не нажимайте кнопку при
использовании динамического микрофона.
11. AUX SEND
Регулятор
определяет уровень сигнала,
подаваемого на разъём AUX SEND.
12. 2TK TO MIX
При нажатии этой кнопки, входной сигнал
с разъёмов 2TK RET подаётся в главную
шину и на разъёмы главного выхода.
13. 2TK TO CTRL RM
При нажатии этой кнопки, входной сигнал
PLAY подаётся на выходы мониторов и
наушников. При отпускании, кнопки на
эти выходы подаётся сигнал главного
микса.
14. AUX TO CTRL RM
При нажатии этой кнопки, входной сигнал
AUX подаётся на выходы мониторов и
наушников. При этом, сигнал AUX не
управляется кнопкой (13).
15. PHONES/CTRL RM
Регулятор контролирует уровень сигнала,
подаваемого на выходы мониторов и
наушников.
