5.2. Монтаж
Монтаж основания
1.

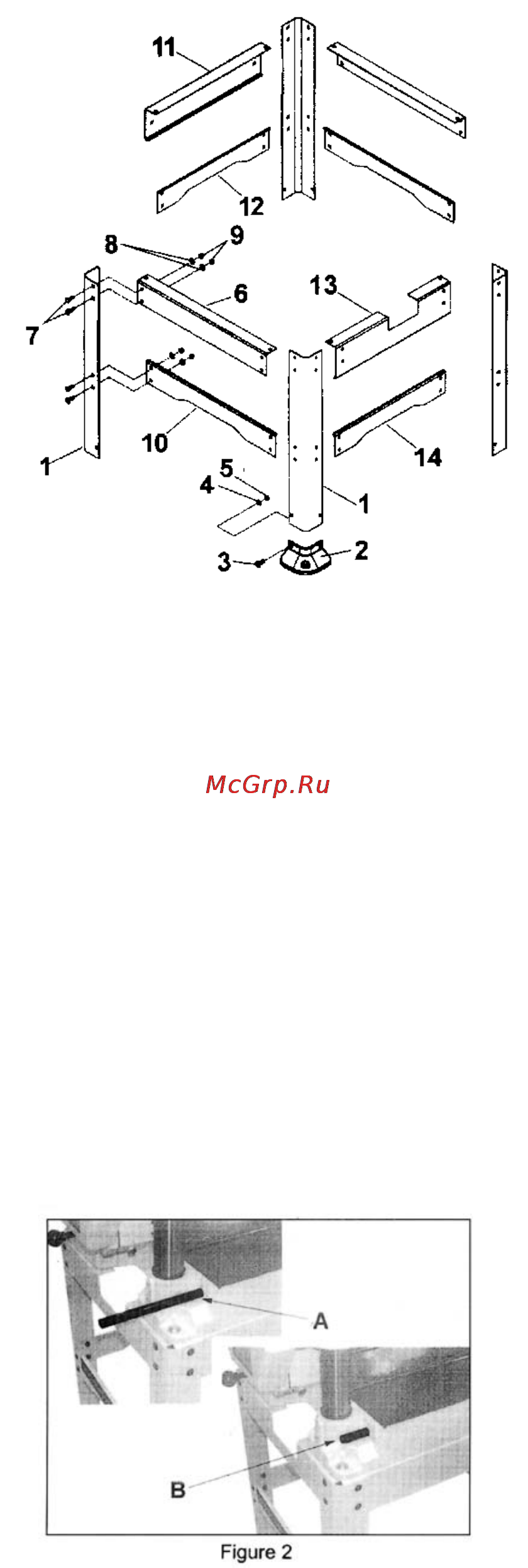

Посмотрите на иллюстрацию 1.
Соберите ноги основания – Используя
болты, шайбы, гайки установите
резиновые опоры(2), привинтив к ноге
(1), вставляя в гнезда винты (3) через
опору (2) и ногу (1). Поместите плоскую
шайбу(4) и закрепите гайку(5) на винте
и затяните.
2.
Повторите это для остальных трех ног.
Верхние планки основания (фронт) -
передние и тыловые (скобы) идентична
за исключением РЕАКТИВНОЙ эмблемы
на передней части.
Установите один конец верхней
поперечной планки (6) к ноге (1) и
закрепите при использовании двух
болтов (7), шайб(8) и гаек(9).
Замечание: Не делайте больших усилий
3.
в
это время. Это будет заключительным шагом
при монтаже основания.
4.
Закрепите вторую ногу к другому концу
верхней поперечной планки, повторяя
шаг выше.
Возьмите одну длинную скобу основания
5.
(10) и 4 болта, шайбы, и гайки.
Закрепите к ногам основания, только
выполнив шаги 2 и 3. Закрепите к
сквозным отверстиям в середине каждой
ноги.
6.
Отложите эти стороны на время.
Верхняя планка основания (тыл)
7.
-
Повторение ступеней 2-4 части монтажа.
Возьмите левую верхнюю планку
основания (11) присоедините к ногам
болтами с гайками
Замечание:
правая верхняя планка
основания (13) имеет другую форму и
будет использоваться позже.
8. Возьмите одну короткую скобу
основания
9.
(12) и закрепите к левым
ногам передней и тыловой части
основания четырьмя болтами , шайбами
с гайками.
Возьмите правую верхнюю планку
основания
10.
(13) - и обеспечьте ее
крепление к передним и тыловым ногам
(верхние отверстия установки) на
правой стороне основания, используя 4
болта, шайбы и гайки.
Установите остающуюся короткую скобу
основания (14) к передним и тыловым ногам
(средние отверстия установки) на правой
стороне основания, используя 4 болта,
шайбы и гайки.
11. Удостоверьтесь, что основание является
симметричным и устойчивым. Поправьте в
случае необходимости и надежно затяните
все болты.
12. Прежде, чем установить строгальный
станок на основание, определите
местонахождение основания на площадке, и
подведение заземляющего контура к станку.
Перемещение Строгального станка
Есть четыре вынимающихся ручки (рис. 2)
на станке. Ручки могут быть вытащены (A,
рис. 2) для использования, когда
строгальный станок должен быть снят и
перемещен и убираются в отверстия в теле
(B, рис. 2) если нет необходимости.
Если петля или грузоподъемник
используются, чтобы снять станок,
убедитесь, что поднялись только ручками.
Удостоверьтесь, что станок сохраняет
равновесие, поднимаясь.
Установите станок на основании, которое
было собрано , затем закрепите между
собой 4 – мя M8 x 30 винтами, 4-мя M8
гайками, и 8-ю плоскими шайбами M8.
