2. Соединения и Элементы Управления
(1)
(2) (7) (8) (9) (4)
(10) (11) (12) (13) (6) (5)
(3)

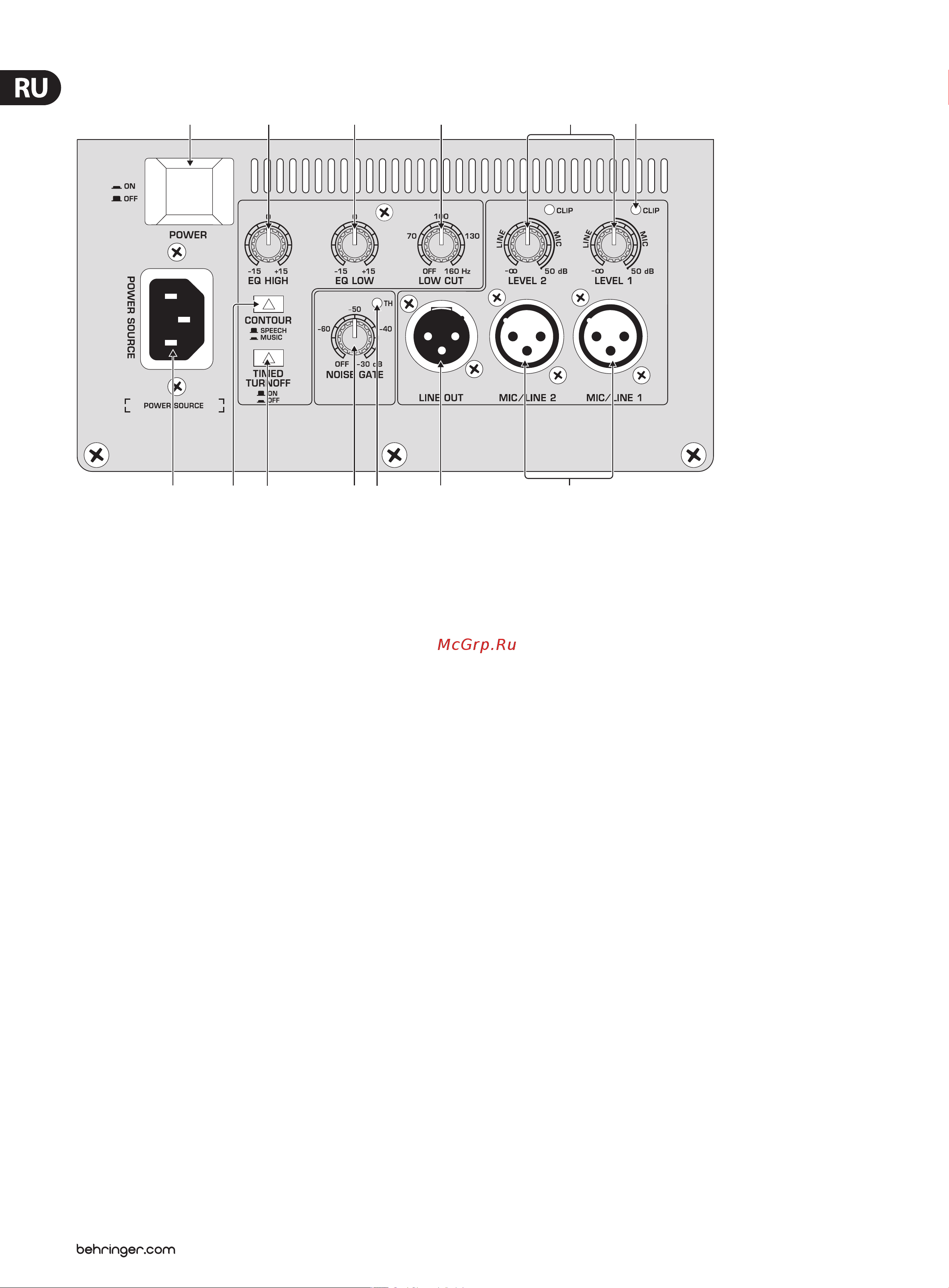

Рис. 2.1: Обратная сторона, элементы управления и разъемы
(1) Подключение к сети осуществляется при помощи приборной розетки
IEC-320 и входящего в комплект поставки сетевого кабеля.
(2) EUROLIVE включается с помощью сетевого выключателя POWER. В
момент подключения прибора к электрической сети выключатель
POWER должен находиться в положении „Выкл“.
◊ Обратите Ваше внимание на то, что при выключении прибора с
помощью выключателя POWER не происходит полного отключения
от сети. Для отключения устройства от сети вынимайте вилку
из розетки. При установке прибора убедитесь в том, что розетка
и сетевой кабель исправны. При длительных перерывах в
эксплуатации также следует вынимать вилку из розетки.
(3) С помощью регуляторов LEVEL устанавливается усиление сигнала
входов MIC/LINE. Перед подключением источника сигнала к одному из
входов, а также при отключении, следует повернуть соответствующий
регулятор влево до упора. После подключения установите желаемую
громкость. Следите за тем, чтобы индикатор CLIP (4) загорался только
при пиках сигнала и не светился постоянно.
Линейные сигналы
Приборам с высокими выходными уровнями (например, выходы
микшерного пульта или проигрывателя компакт-дисков) требуется
лишь небольшое усиление. При этом регулятор LEVEL передвигается
преимущественно на участке, обозначенном „LINE“ (левая половина
диапазона регулирования).
Сигналы микрофона
Низкоуровневые сигналы микрофона нуждаются в большем
усилении. Они регулируются в зоне MIC (правая половина
диапазона регулирования).
◊ Обратите Ваше внимание на то, что большая громкость
может неблагоприятно воздействовать на слуховой аппарат,
а также повредить наушники и/или акустическую систему.
Перед включением прибора регуляторы громкости следует
повернуть до упора влево. Всегда старайтесь придерживаться
умеренной громкости звука.
(4) Индикатор CLIP загорается при слишком высоком уровне входного
сигнала. В этом случае следует повернуть регулятор LEVEL (3) влево до
тех пор, пока индикатор CLIP не погаснет или будет мигать только при
пиках сигнала.
(5) Подключите источники аудиосигналов к входам MIC/LINE
(Разъемы XLR).
(6) С XLR-разъема, обозначенного LINE OUT, может быть снят неусиленный
сигнал, например для подключения еще одной акустической
системы. Выходной сигнал является миксом обоих входных сигналов.
(Соединение нескольких акустических систем описано в гл. 3.2.)
B1520DSP оснащен двухполосным эквалайзером, позволяющим
максимально усиливать/ослаблять сигнал на 15 дБ в каждой полосе;
в среднем положении эквалайзер нейтрален:
(7) С помощью регулятора EQ HIGH Вы можете усиливать/ослаблять
на 15 дБ высокочастотную составляющую сигнала, расположенную на
12 кГц.
(8) С помощью регулятора EQ LOW Вы можете устанавливать басы в районе
100 Гц.
(9) B1520DSP оснащена обрезным низкочастотным фильтром
(24 дБ/Окт.), с помощью которого Вы можете устранить нежелательные
низкочастотные помехи, например шумы, производимые при обхвате
микрофона рукой, звук шагов или шумы ветра. При помощи регулятора
LOW CUT устанавливается пороговая частота. При использовании
B1520DSP в сочетании с сабвуфером Вы можете с помощью встроенного
фильтра отсекать басовые частоты, воспроизводимые сабвуфером.
Таким образом, B1520DSP может работать без внешнего кроссовера.
Пороговую частоту следует устанавливать на максимальную
воспроизводимую сабвуфером частоту.
