8 EUROLIVE B1520DSP Руководство пользователя
X2442USB
XM8500
EUROLIVE B1520DSP EUROLIVE B1520DSP
Main Out L Main Out R

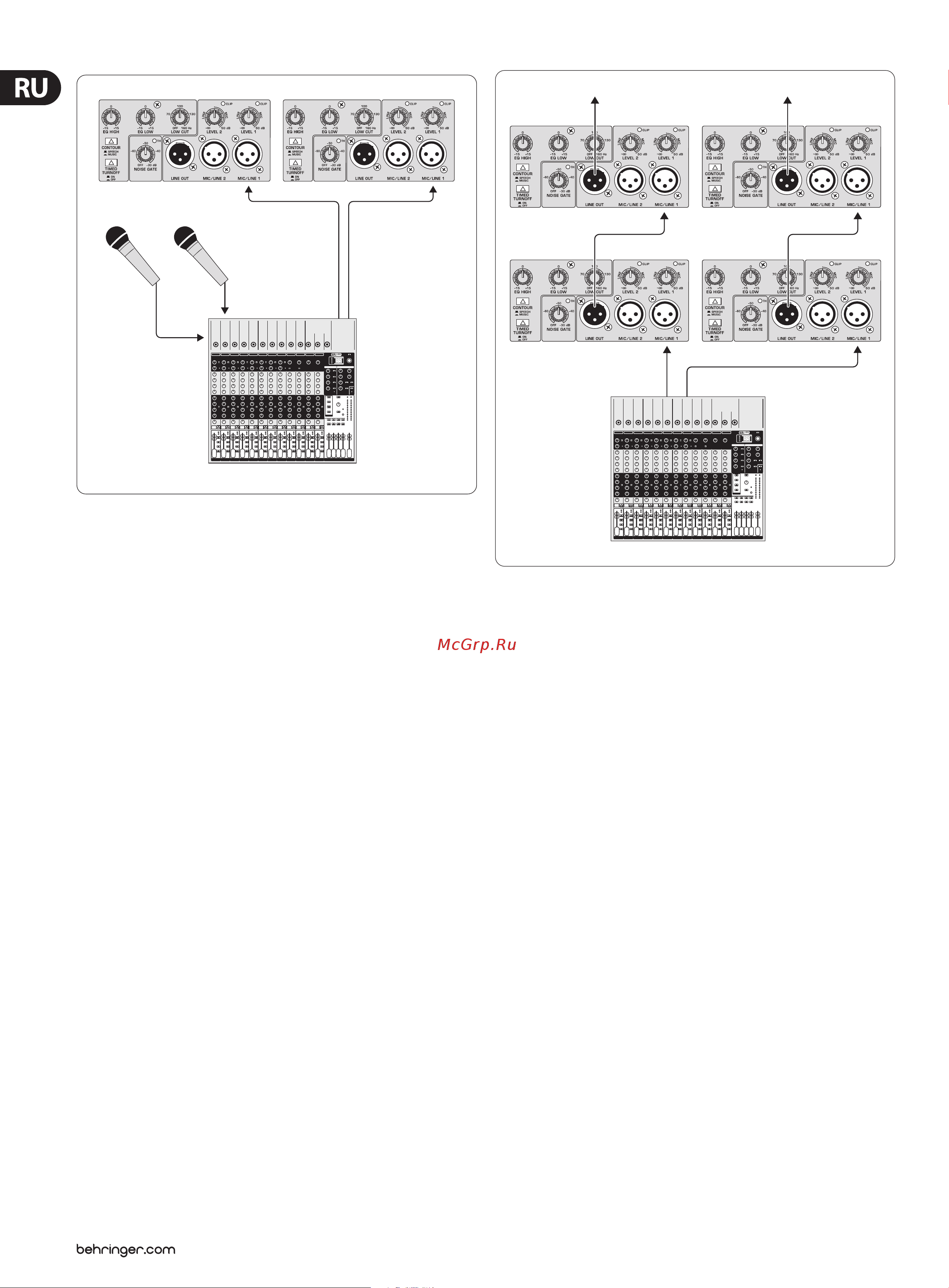

Рис. 3.2: Подключение микшерного пульта
Вместо микшерного пульта Вы можете подключить источник
стереосигнала, например, CD плеер. В этом случае к каждому из выходов
источника сигнала подключается по одной B1520DSP соответственно.
Подключение источника стереосигнала:
• Поверните регуляторы LEVEL (3) влево до упора
• Соедините левый выход источника сигнала с разъемом MIC/LINE левой
акустической системы, а правый выход соответственно с разъемом
MIC/LINE правой акустической системы
• Включите B1520DSP
• Увеличивая выходной уровень источника стереосигнала (если он
оснащен регулятором громкости), избегайте возникновения перегрузок
• С помощью регулятора LEVEL {3} установите желаемую громкость
Соединение нескольких B1520DSP:
Если Вам требуется большая мощность звучания, например чтобы озвучить
большое помещение, увеличьте количество акустических систем в каждом
из стереоканалов. Разместите, например, по две B1520DSP с каждой
стороны и соедините их друг с другом (см. рис. 3.3). Вы можете установить
акустические системы рядом или одну на другой. Для надежной установки
в стек акустическая система оснащена специальными пазами в корпусе.
При этом не имеет значения, что именно подключено к акустической
системе: микрофоны, микшерный пульт или источник стереосигнала.
• Соедините разъем LINE OUT (6) первой B1520DSP с входом MIC/LINE
следующей B1520DSP
◊ При последовательном соединении нескольких B1520DSP
уменьшается входной импеданс: например, при использовании
двух B1520DSP в два раза, при использовании трех B1520DSP в
три раза и т.д. При подключении обязательно руководствуйтесь
выходным импедансом Вашего микшерного пульта!
X2442USB
Mic/Line 1
EUROLIVE B1520DSP EUROLIVE B1520DSP
Line Out Line Out
Mic/Line 1
Mic/Line 1
Main Out L Main Out R
Mic/Line 1
Рис. 3.3: Соединение нескольких B1520DSP
3.3 Другие примеры использования
Мониторинг:
В режиме мониторинга B1520DSP получает аудиосигнал от мониторного
или Aux-выхода микшерного пульта. При использовании нескольких
B1520DSP аудиосигнал передается с линейного выхода первой B1520DSP
к последующим. Тембр и громкость каждой B1520DSP могут регулироваться
с помощью элементов управления (3) (L E VE L), (7) (EQ HIGH) и (8) (EQ LOW).
Усилитель клавишных:
Гитаристы и басисты обычно используют усилители, предназначенные для
того, чтобы музыканты могли слышать на сцене собственный инструмент –
даже если там установлена мониторная система. Мощности этих усилителей
обычно вполне достаточно для игры на небольших сценах. При игре на
клавишных или синтезаторах, не оснащенных встроенными динамиками,
дело обстоит несколько иначе. B1520DSP Вы можете подключить и
микшировать два кейборда. При использовании более двух кейбордов
Вы можете подключить их к субмикшеру (например, MicroMIX MX400)
исоединить его выход с B1520DSP. о второму входу MIC/LINE Вы можете
подключить мониторный сигнал, поступающий от микшерного пульта PA,
чтобы иметь возможность слышать игру Ваших коллег.
