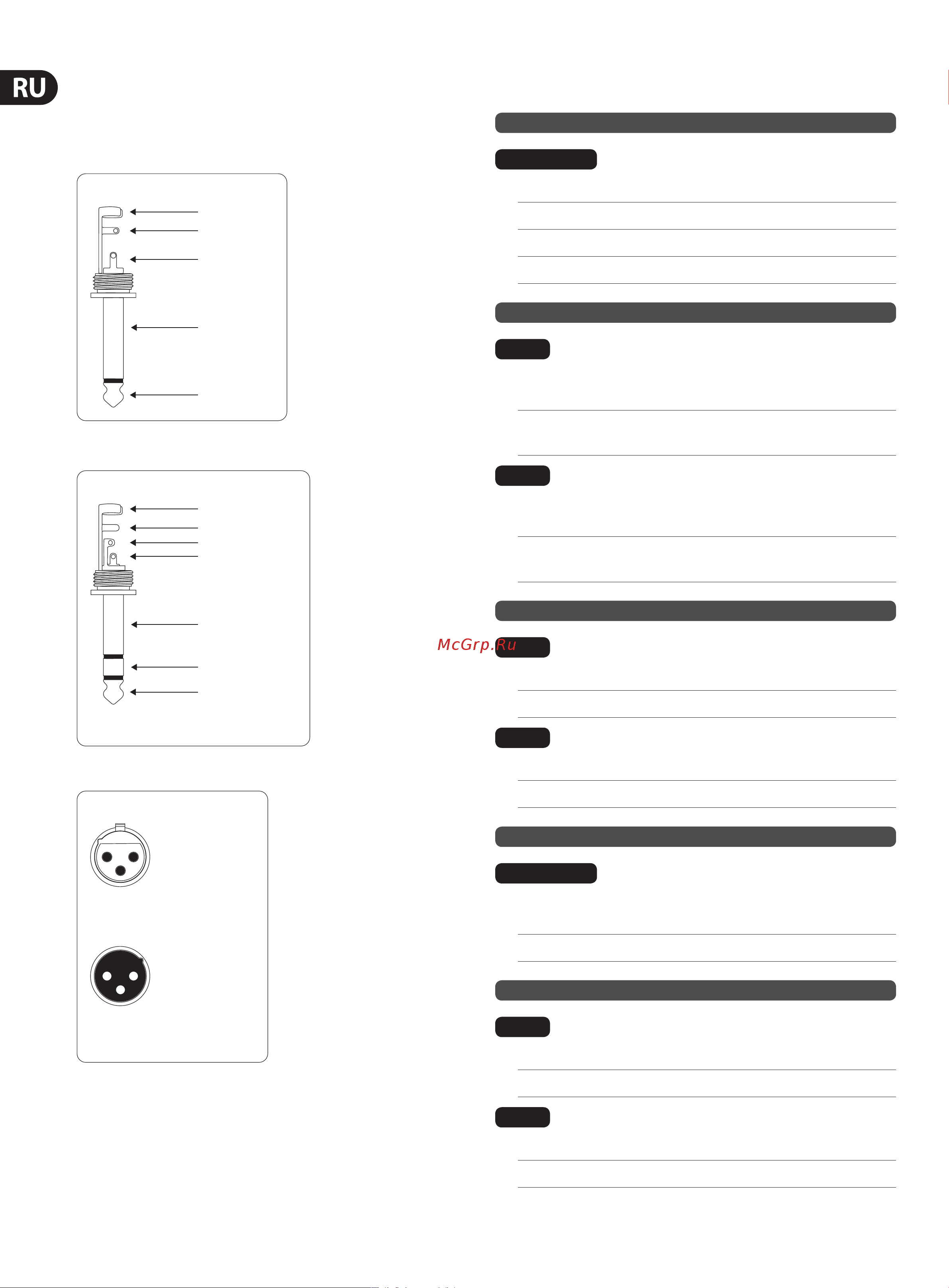

8 TRUTH B2031A/B2030A Руководство пользователя
4. Аудиосоединения
Входы XLR и 6,3-мм BEHRINGER TRUTH являются симметричными.
Длядостижения максимальной компенсации помех подключайте другие
приборы по возможности симметричным способом.
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
Рис. 4.1: 6,3 мм-моноштекер
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
Рис. 4.2: 6,3 мм-стереоштекер
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Рис. 4.3: Разъем XLR
5. Технические Характеристики
Аудиовходы
B2030A/B2031A
Разъем XLR серво-сбалансир. вход
Разъем 6,3 мм серво-сбалансир. вход
Входное сопротивление 10 kΩ
Макс. входной уровень +22 дБу
Динамики
B2030A
ВЧ драйвер 19 мм полусфера, охлаждение
ферромагнитной жидкостью
НЧ вуфер 172 мм (6,75"),
полипропиленовая мембрана
B2031A
ВЧ драйвер 25 мм полусфера, охлаждение
ферромагнитной жидкостью
НЧ вуфер 220 мм (8,75"),
полипропиленовая мембрана
Усилитель
B2030A
RMS @ 0.1 % THD 70 W
Пиковая мощность 125 W
B2031A
RMS @ 0.1 % THD 140 W
Пиковая мощность 265 W
Кроссовер
B2030A/B2031A
Тип активный, с фильтрами
Линквитца-Райли 4-го порядка
Частота кроссовера 2 кГц
Системные Данные
B2030A
Частотный диапазон от 50 Гц до 21 кГц
Звуковое давление макс. 113 дБ SPL @ 1 м (пара)
B2031A
Частотный диапазон от 50 Гц до 21 кГц
Звуковое давление макс. 116 дБ SPL @ 1 м (пара)
