MAIN OUT
Гнёзда MAIN OUT имеют несимметричную схему и являются
монофоническими. Сюда выводится суммарный сигнал главного микса
с уровнем 0 dBu. В зависимости от того, как именно Вы намерены
использовать Ваш микшерный пульт, здесь могут подсоединяться
следующие устройства:
Концертное оборудование:
Стереодинамический процессор (опция), стереоэквалайзер (опция)
истереофонический выходной усилительный каскад для «полных»
колонокс частотным разделительным фильтром.
Если Вы намерены работать с многоканальной акустической системой
без интегрированных частотных разделительных фильтров, то должны
использовать активные частотные разделительные фильтры и несколько
выходных усилительных каскадов. Часто в них уже встроен ограничитель
динамического диапазона (Limiter) (например, в BEHRINGER SUPER-X PRO
CX2310 ULTRADRIVE PRO DCX2496). Активные частотные разделительные
фильтры включаются непосредственно перед выходными каскадами и
делят диапазон частот на несколько участков, направляемых затем через
выходные каскады на соответствующие акустические системы.
Запись:
Для мастеринга рекомендуется использовать стерео- компрессор,
например, COMPOSER PRO-XL MDX2600, с помощью которого Вы можете
адаптировать динамику Ваших музыкальных сигналов к динамическому
объёму применяемого Вами звукозаписывающего устройства.
Изкомпрессора сигнал поступает в звукозаписывающее устройство.
CD/TAPE INPUT
Разъёмы CD/TAPE INPUT предназначены для подсоединения внешнего
источника сигнала (CD-плеера, кассетного магнитофона и т.п.). Выможете
использовать их также в качестве линейного стереофонического входа,
ккоторому можно подключить выходной сигнал второй стойки EURORACK
или BEHRINGER ULTRALINK PRO MX882. Если Вы соедините Tape Input
с усилителем HiFi с выбором источников, то сможете прослушивать
дополнительные источники (например, кассетник, MD- плейер,
звуковуюкарту и т.п.).
TAPE OUTPUT
Эти разъёмы типа «сinch» расположены параллельно MAIN OUT.
Подсоедините сюда входы звуковой карты Вашего компьютера или
записывающего устройства. Уровень выходного сигнала регулируется с
помощью высокоточного фейдера выходного сигнала пульта (MAIN MIX).
2.4 Главная секция
POWER
+
48 V
CLIP
6
0
20
L R
PHONES
/
CONTROL ROOM
10
10
15
20
25
30
40
60
0
MAX
FX TO
CTRL RM
2
–
TR TO
MIX
2
–
TR TO
CTRL RM
MAIN MIX
MAIN SECTION

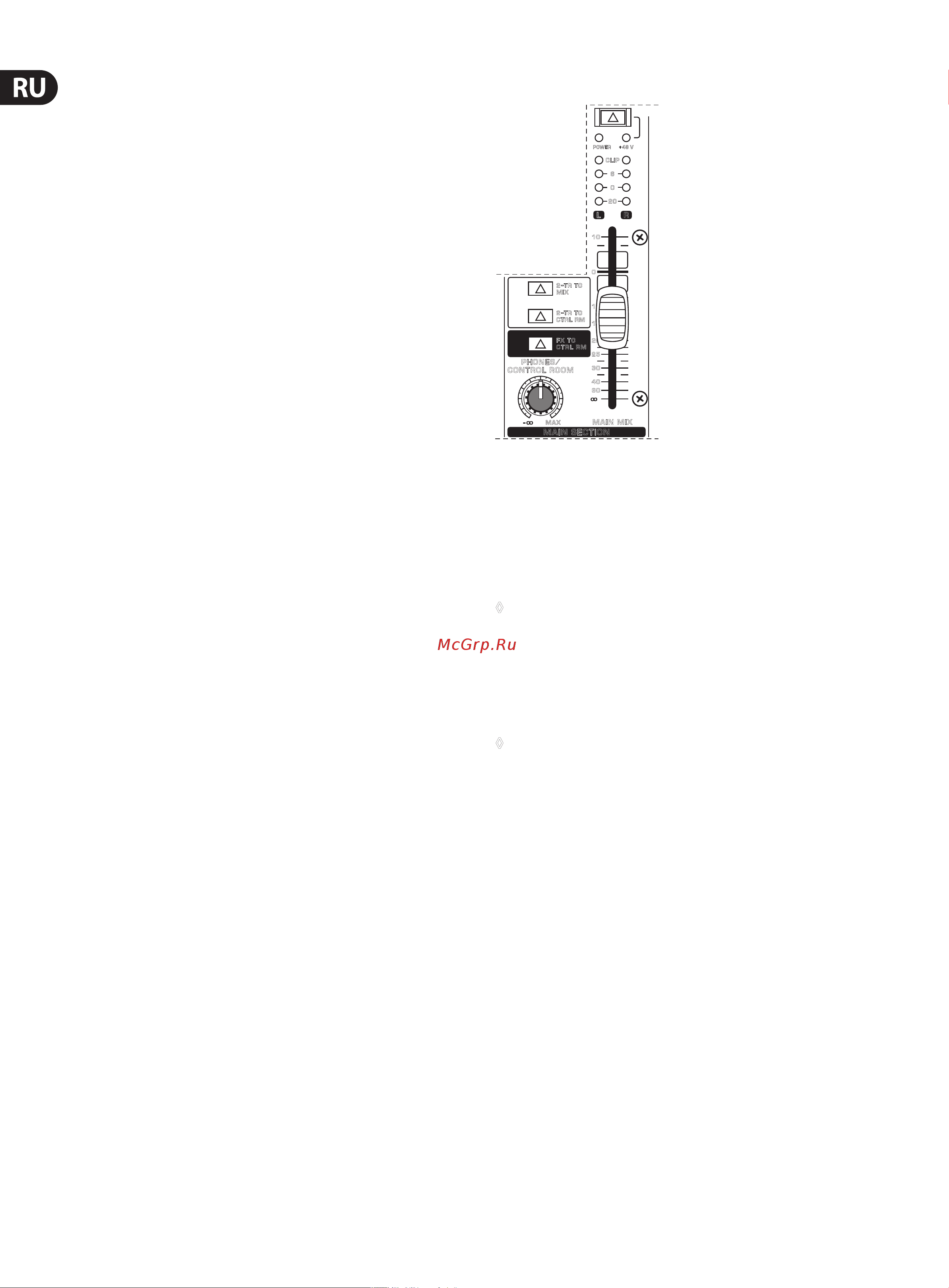

Рис. 2.4: Элементы управления главной секции
+48 V
Красный светодиод +48 V светится при включённом фантомном
питании. Фантомное питание требуется для работы с конденсаторными
микрофонами и включается с помощью расположенного выше
выключателя +48 V.
◊ Подключайте микрофоны к пульту только ДО включения
фантомного питания. Не подключайте микрофоны к пульту и не
отсоединяйте их от пульта при включённом фантомном питании.
Перед включением фантомного питания следует заглушить
концертные колонки или колонки PA. После включения подождите
ок. 1 минуты, чтобы дать системе стабилизироваться, а затем
можете установить входное усиление.
◊ Внимание! Ни в коем случае не используйте несимметричные
соединения XLR (штырьки 1 и 3 соединены) на микрофонных
входных гнёздах MIC, если Вы намерены работать с
фантомным питанием.
POWER
Светящийся синий светодиод POWER свидетельствует о том, что прибор
подключён к сети и готов к работе.
