7 XENYX 1202FX/1002FX Руководство пользователя

2.2 Стереоканалы

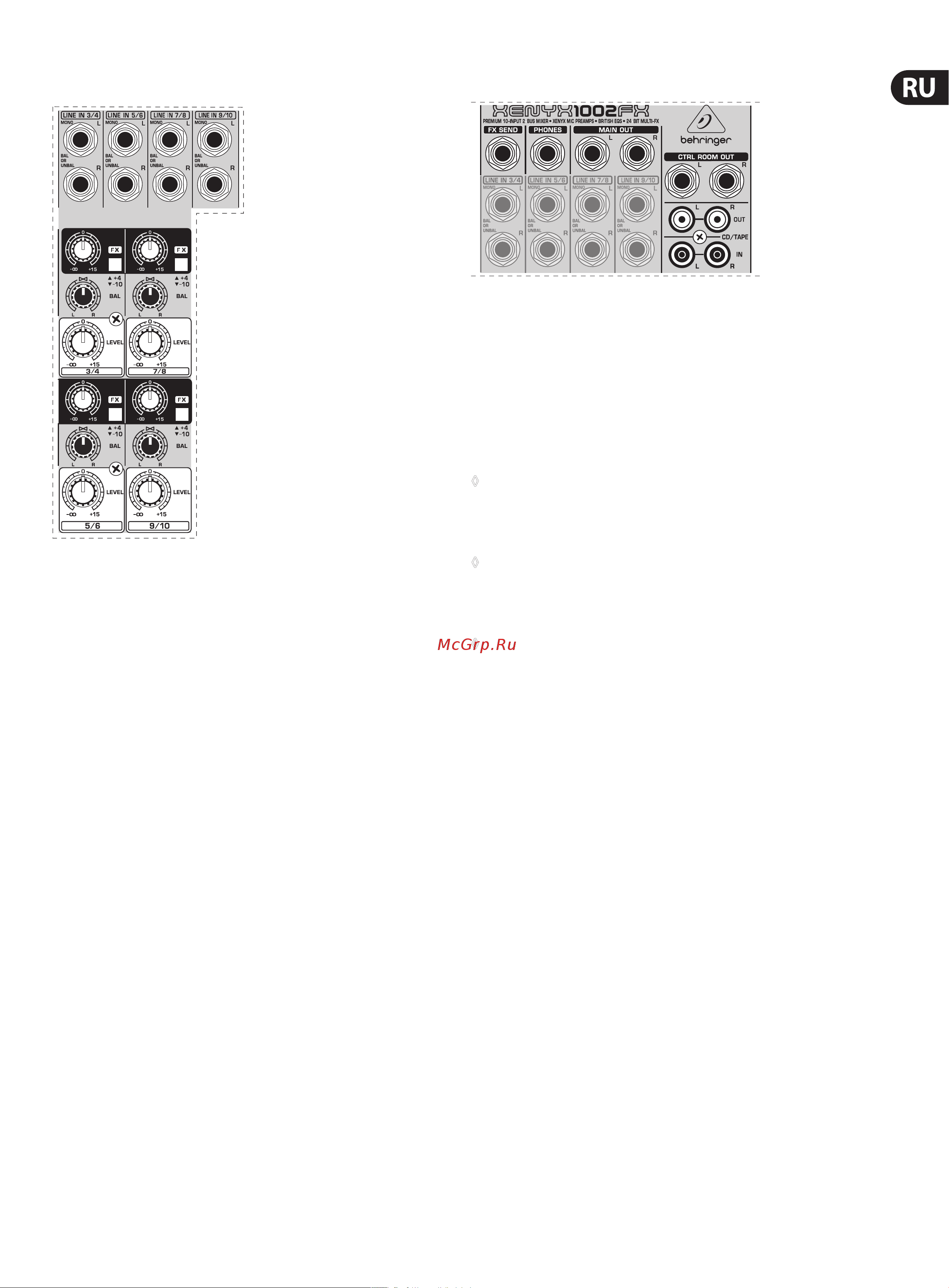

Рис.. 2.2: Гнёзда и регуляторы стереоканалов

LINE IN

Κаждый стереоканал имеет два симметричных линейных входа для левого

и правого каналов. Стереоканалы предназначены для типичных линейных

сигналов. Обаразъёма могут использоваться также в монофоническом

режиме, если Вы подключите моносигнал в гнезду „L“. Κобоим разъёмам

могут подключаться также несимметричные штекеры.

Тракт FX Send стереоканалов работает аналогично тракту моноканалов.

Так как тракт FX является монофоническим, то сигнал стереоканала

предварительно микшируется в суммарный монофонический сигнал,

аужезатем подаётся на шину FX (сборную шину).

BAL

Регулятор баланса (Bal) определяет соотношение правого и левого входных

сигналов перед тем, как направить их на правую или левую шину главного

микса. Если канал используется через левый линейный моновход, то этот

регулятор имеет ту же функцию, что и регулятор PAN моноканалов.

LEVEL

Так же как и у моноканалов регулятор LEVEL определяет в стереоканалах

уровень тракта в главном миксе.

+4/-10

Эти стереовходы для адаптации уровня на входе имеют выключатель,

спомощью которого Вы можете переключать чувствительность входа

между +4 dBu и -10 dBV. При -10 dBV (уровень домашней записи)

входреагирует чувствительней, чем при +4 dBu (студийный уровень).

2.3 Панель подключения главной секции

Рис.2.3: Разъёмы главной секции

FX SEND

На гнездо FX SEND поступает сигнал, отобранный Вами с отдельных каналов

с помощью регулятора FX. Подключите к этому гнезду вход внешнего

процессора эффектов, с помощью которого Вы намерены обрабатывать

суммарный сигнал сборной шины FX. После составления микса эффектов

обрабатываемый сигнал может быть возвращён с выхода процессора

эффектов в стереоканал.

◊ Если на вход подключённого процессора эффектов не

поступает сигнал, то, возможно, регулятор FX SEND находится

в крайнем положении. Это касается также интегрированного

процессора эффектов.

◊ В этом случае внешний процессор эффектов должен быть

установлен на 100-процентную долю эффекта, так как сигнал

эффекта добавляется к главному миксу параллельно «чистому»

сигналу канала.

◊ При возврате сигнала эффекта в стереоканал обязательно

проследите за тем, чтобы регулятор FX SEND этого канала не был

повёрнут, так как иначе возникнет обратная связь.

PHONES/CONTROL ROOM OUT

Гнёздо PHONES (в верхней части панели) является стереофоническим.

СюдаВы подключаете наушники. Гнёзда студийного выхода

CONTROLROOMOUT (несимметричные гнёзда) служат для контроля

суммарных сигналов (микса эффектов и главного микса), а также

отдельных сигналов через студийные колонки. С помощью регулятора

PHONES/CONTROL ROOM на панели главной секции Вы устанавливаете

уровень обоих выходов.

MAIN OUT

Гнёзда MAIN OUT имеют несимметричную схему и являются

монофоническими. Сюда выводится суммарный сигнал главного микса

с уровнем 0 dBu. В зависимости от того, как именно Вы намерены

использовать Ваш микшерный пульт, здесь могут подсоединяться

следующие устройства:

Κонцертное оборудование:

Стереодинамический процессор (опция), стереоэквалайзер (опция)

истереофонический выходной усилительный каскад для «полных»

колонокс частотным разделительным фильтром.
