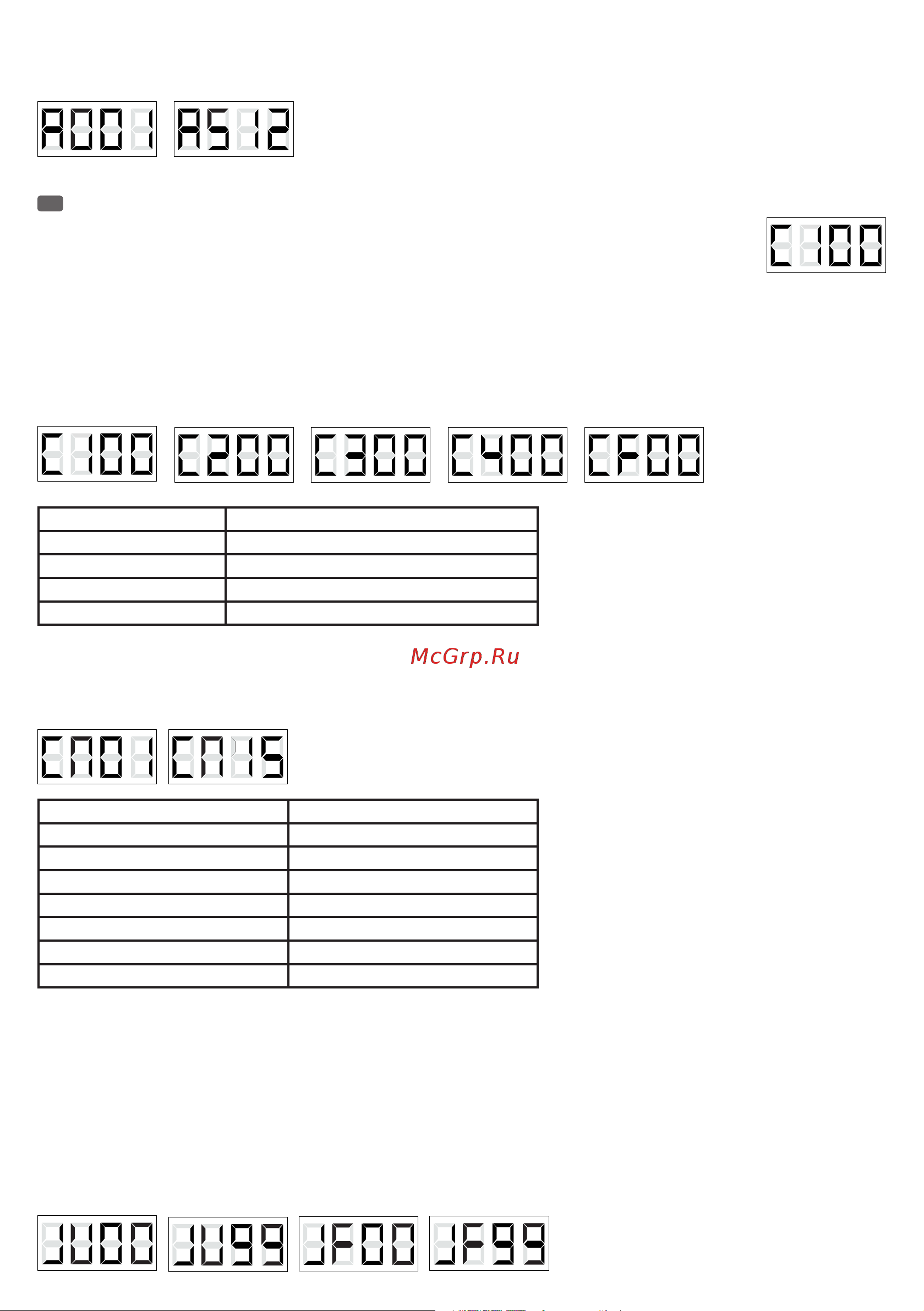

17
DMX STARTADRESSE
Drücken Sie die MODE-Taste so oft, bis im Display “AXXX” angezeit wird. Drücken Sie auf ENTER (die letzten 3 Zeichen des Displays blinken) und
wählen mit Hilfe der Tasten UP und DOWN die gewünschte DMX-Startadresse von 001 bis 512 aus (A001 - A512). Bestätigen Sie mit ENTER.
FR
COULEURS STATIQUES
Ce mode de fonctionnement permet de définir séparément l’intensité lumineuse de chacun des 4 groupes de LED (rouge, vert,
bleu et blanc) afin d’obtenir une palette illimitée de nuances colorées (mélange de couleurs).
Appuyez sur la touche MODE (plusieurs fois si nécessaire) jusqu’à choisir le mode “Couleurs statiques” (CXXX). Validez en ap-
puyant sur ENTER (le 2è chiffre clignote), puis choisissez avec les touches Haut/Bas la couleur désirée ou l’effet Stroboscope.
(C1 = Rouge, C2 = Vert, C3 = Bleu, C4 = Blanc et CF = effet Stroboscope).
Appuyez de nouveau sur la touche ENTER (les 3è et 4è chiffres clignotent), et réglez avec les touches Haut/Bas la luminosité de la couleur
précédemment choisie, de 00 à 99 (CX00 - CX99) et la fréquence du stroboscope (CF00 = effet stroboscopique désactivé, CF01 = env. 1 Hz, CF99 =
env. 20 Hz). Validez votre choix en appuyant sur la touche ENTER.
Exemples :
- Si vous réglez C1, C2, C3 et C4 sur 00, toutes les LED du projecteur PAR sont éteintes (Blackout).
- Si vous réglez C1 sur 99 et C2, C3 et C4 sur 00, le projecteur donne une couleur 100% rouge.
Rouge Luminosité C100 - C199
Vert Luminosité C200 - C299
Bleu Luminosité C300 - C399
blanc Luminosité C400 - C499
Effet Stroboscope Rapidité CF00 - CF99
MACROS COULEUR
Ce mode d’utilisation permet de choisir l’une des 4 couleurs primaires du projecteur ou l’une des 11 nuances différentes enregistrées comme preset.
Appuyez plusieurs fois sur la touche MODE jusqu’à ce que l’afficheur indique la mention “CMXX”. Validez par ENTER, puis choisissez un des 15
Presets (Macros) de couleurs en appuyant sur les touches Haut / Bas. Validez votre choix en appuyant sur la touche ENTER.
CM01 = Rouge CM09 = Vert clair
CM02 = Vert CM10 = Lavande
CM03 = Bleu CM11 = Rose clair
CM04 = Blanc CM12 = Vert clair
CM05 = Vert CM13 = Magenta clair
CM06 = Cyan CM14 = Cyan clair
CM07 = Magenta CM15 = Blanc chaud
CM08 = Rose
CHANGEUR DE COULEURS
Dans le mode Changeur de couleurs (Jump), les différentes couleurs se succèdent sans transition. La rapidité de succession se règle séparément, et
un effet stroboscopique est activable en complément.
Appuyez plusieurs fois sur la touche MODE jusqu'à ce que l'afficheur indique la mention "JMXX".
Pour régler la rapidité de changement de couleurs, appuyez sur la touche ENTER (le 2è chiffre clignote), puis choisissez avec les touches Haut/Bas
l'élément de menu "JUXX" pour accéder au paramètre de rapidité. Appuyez de nouveau sur la touche ENTER (les 3è et 4è chiffres clignotent), et
réglez avec les touches Haut/Bas la rapidité de succession des couleurs, de JU00 à JU99. Validez votre choix en appuyant sur la touche ENTER.
Pour activer l'effet stroboscope, et régler la fréquence des éclairs, appuyez sur la touche ENTER (le 2è chiffre de l'afficheur clignote), puis choisissez
avec les touches Haut/Bas l'élément de menu "JFXX" pour le stroboscope. Appuyez sur ENTER (les 3è et 4è chiffres clignotent), et réglez avec les
touches Haut/Bas la fréquence du stroboscope (JF00 = effet stroboscopique désactivé, JF01 = env. 1 Hz, JF99 = env. 20 Hz). Validez votre choix en
appuyant sur la touche ENTER.
