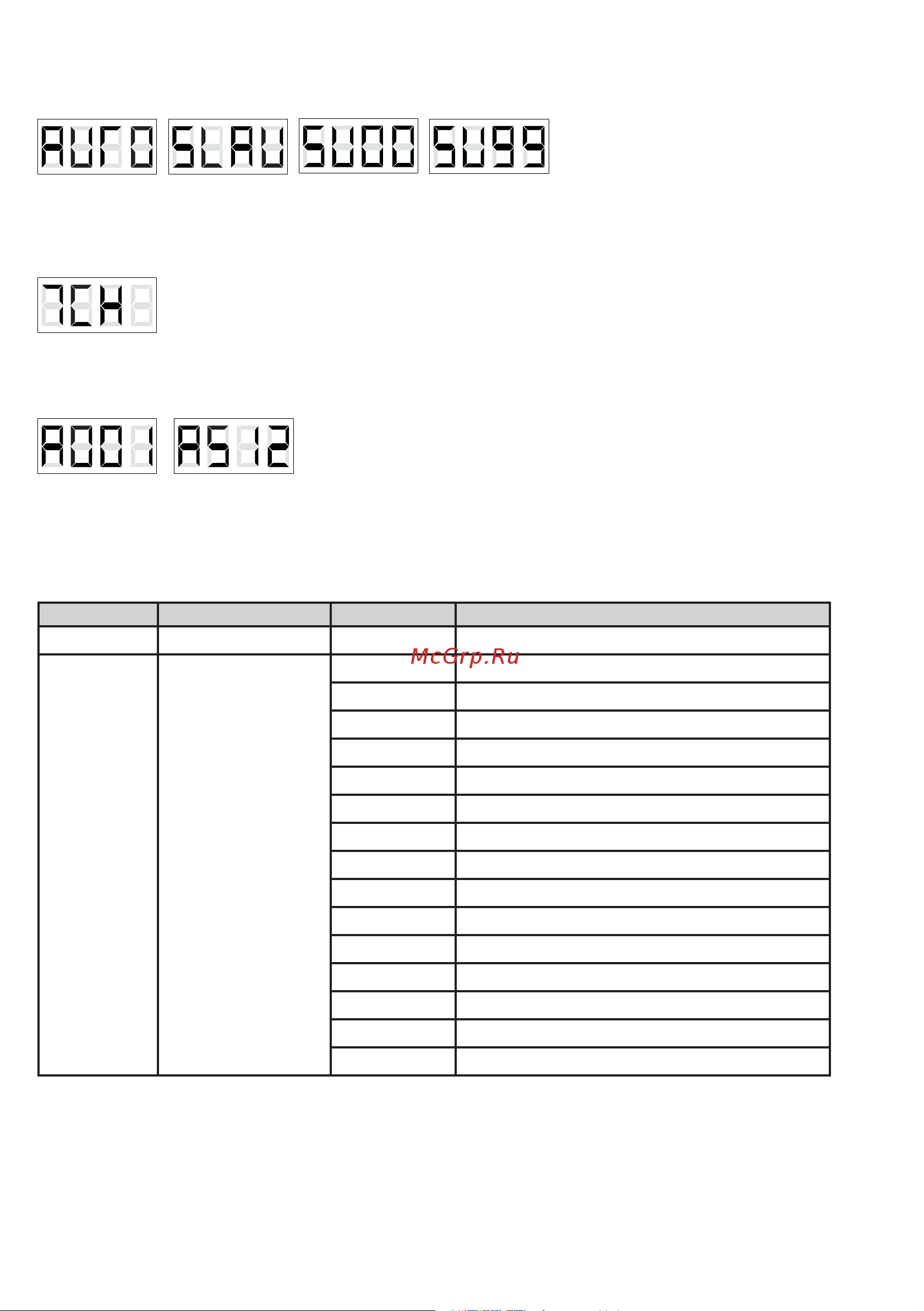

24
CONTROLLO TRAMITE MUSICA
Premere più volte il tasto MODE finché sul display non appare “SUXX”. Il faro sarà ora comandato tramite il microfono integrato e seguirà il ritmo
della musica (impulsi gravi). Per impostare la sensibilità del microfono premere il pulsante ENTER (le ultime due cifre del display lampeggiano) e con
i tasti UP e DOWN impostare il valore desiderato da SU00 a SU99 (SU00= sensibilità minima, SU99= sensibilità massima). Confermare con ENTER.
SELEZIONE MODALITÀ DMX
Premere più volte il tasto MODE finché sul display non appare una delle cinque modalità DMX (2CH, 3CH1, 3CH2, 4CH, 7CH). Premere ENTER (la
prima cifra del display lampeggia) e selezionare la modalità DMX desiderata con i tasti UP/DOWN, quindi confermare con ENTER. Le tabelle con
l’assegnazione dei canali delle diverse modalità DMX sono riportate più avanti in questo manuale.
INDIRIZZO DI AVVIO DMX
Premere più volte il tasto ENTER fino a quando sul display non appare “AXXX”. Premendo ENTER (le ultime 3cifre del display lampeggiano) e con i
pulsanti UP/DOWN selezionare l’indirizzo di avvio DMX desiderato da 001 a 512 (A001 - A512). Confermare con ENTER.
DMX CONTROL / DMX-STEUERUNG / PILOTAGE DMX / CONTROL DMX / STEROWANIE DMX /
CONTROLLO DMX
2-CHANNEL MODE
CHANNEL FUNCTION VALUE DESCRIPTION
CH1 Master Dimmer 000 - 255 Master Dimmer (0-100%)
CH2 Colour Macro
000 - 016 Red
017 - 033 Green
034 - 050 Blue
051 - 067 White
068 - 084 Yellow
085 - 101 Cyan
102 - 118 Magenta
119 - 135 Pink
136 - 152 Bright Green
153 - 169 Lavender
170 - 186 Pale Pink
187 - 203 Bright Yellow
204 - 220 Bright Magenta
221 - 237 Pale Cyan
238 - 255 Warm White
