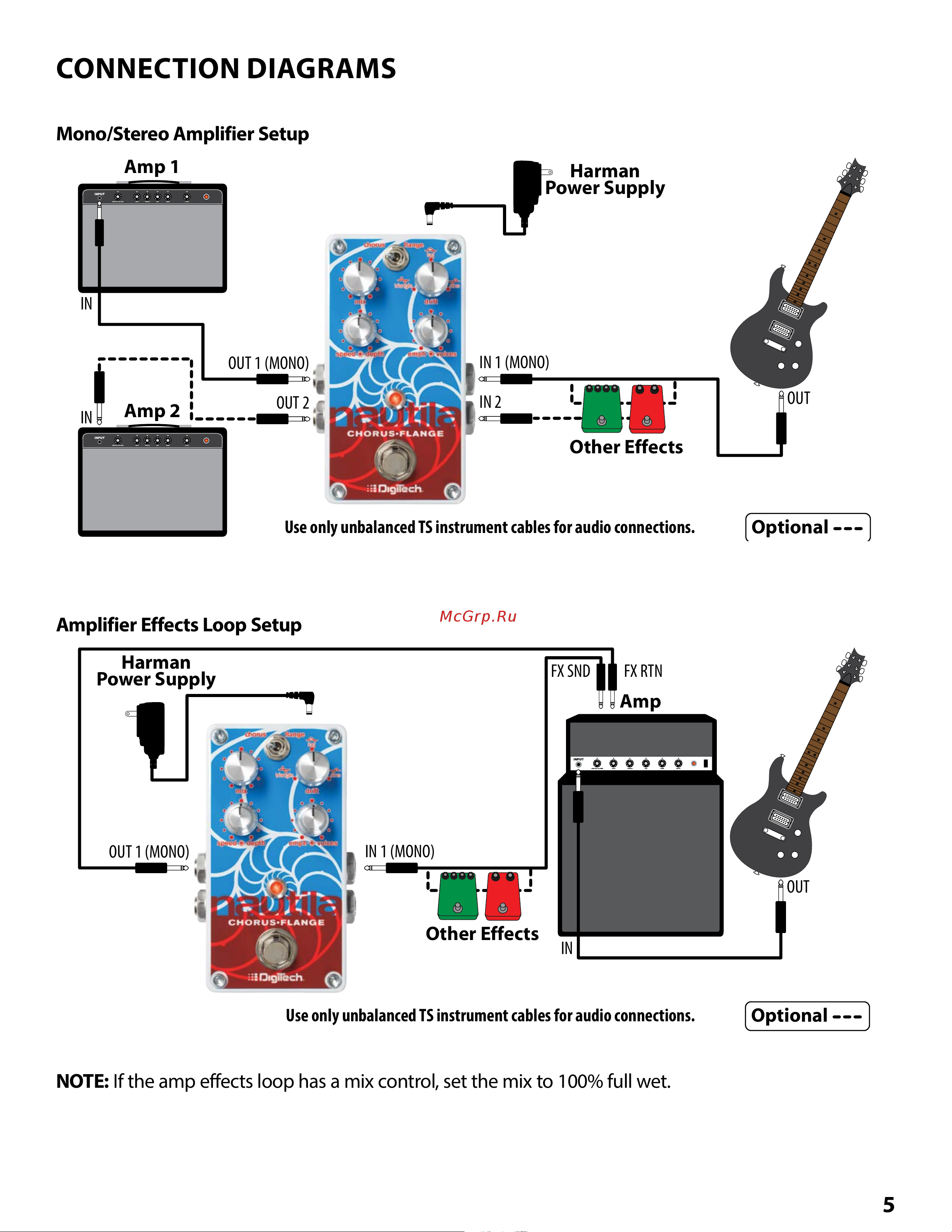

CONNECTION DIAGRAMS
Mono/Stereo Amplifier Setup
Harman
Power Supply
Other Effects
IN 1 (MONO)
IN
IN
OUT 1 (MONO)
OUT 2
OUT
IN 2
Optional
Use only unbalanced TS instrument cables for audio connections.
Amp 2
Amp 1
Amplifier Effects Loop Setup
Amp
IN
FX RTN
OUT 1 (MONO)
OUT
IN 1 (MONO)
FX SND
Use only unbalanced TS instrument cables for audio connections.
Harman
Power Supply
Other Effects
Optional
NOTE: If the amp effects loop has a mix control, set the mix to 100% full wet.
