10 EURORACK UB1202FX/UB1002FX Руководство пользователя
3. Варианты Применения
3.1 Студия звукозаписи
Modeling amp
BEHRINGER
V-AMP3
BEHRINGER EURORACK UB1002FX Digital Audio Workstation
Active monitors
BEHRINGER TRUTH B2030A
Microphone
BEHRINGER
B-20 PRO
Keyboard
MIDI sound module
CD player
MD recorder
Electric guitar
BEHRINGER
HPS300 Headphones

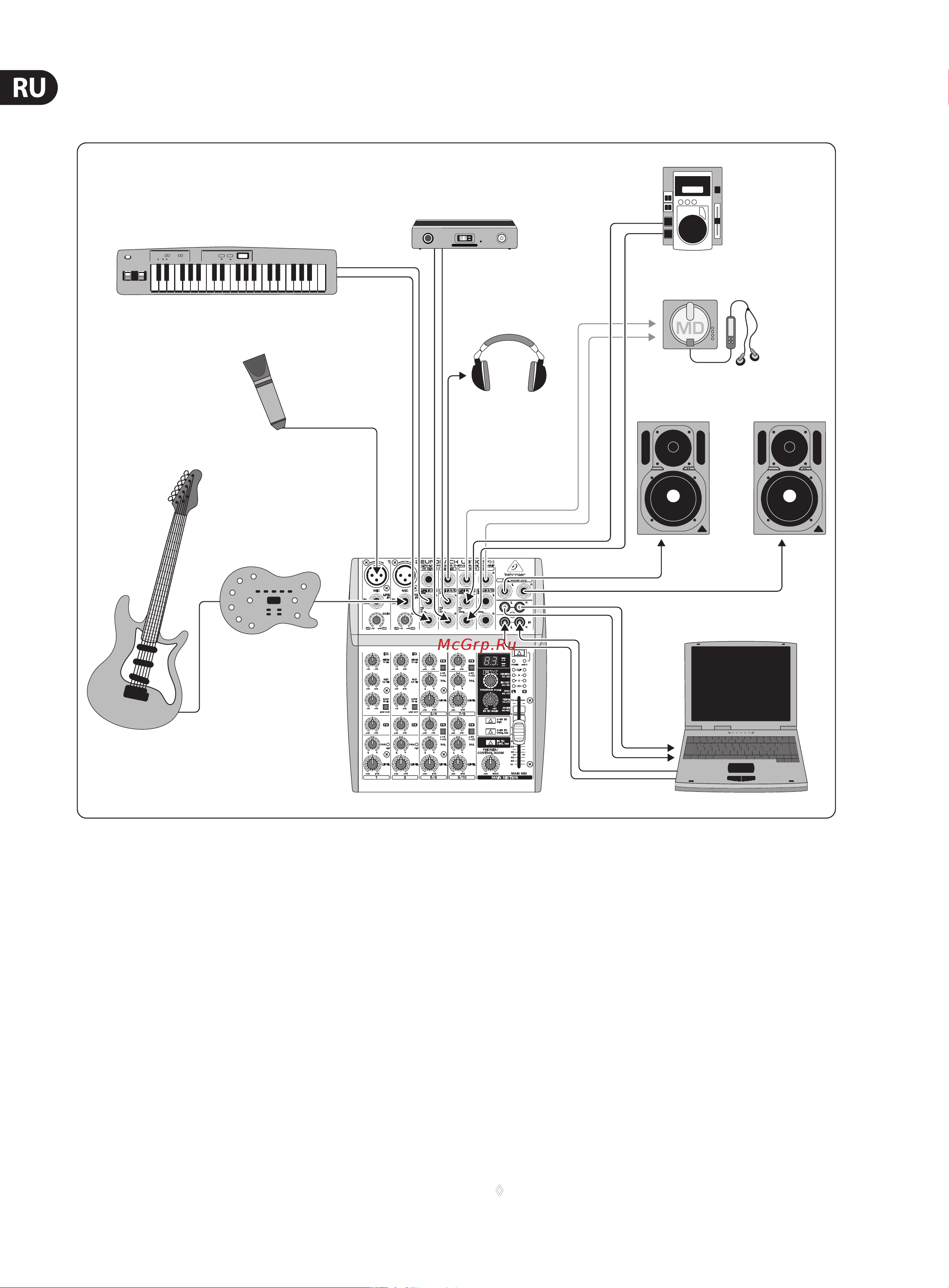

Рис. 3.1: UB1002FX в студии звукозаписи
Даже если в студии большинство задач могут иногда решаться с помощью
компьютера, микшерный пульт является незаменимым инструментом,
помогающим управлять входами и выходами аудиосигналов:
поступающиеиз микрофона сигналы перед записью должны быть усилены,
их звучание должно быть обработано, сигналы записи и воспроизведения
должны быть направлены на соответствующие разъёмы или добавлены к
микшируемому сигналу, надо отрегулировать уровень звука в наушниках
и студийных колонках и т.п. Богато оснащённая главная секция микшерных
пультов поможет Вам выполнить эти задачи.
Кабельные соединения:
Соедините Ваши источники акустического сигнала с микрофонным
и линейными входами Вашего микшерного пульта. Подключите
звукозаписывающее устройство (DAT- или MD-рекордер) к главным выходам.
Предназначенные для прослушивания акустические колонки следует
соединить со студийными выходами (Control Room), а наушники – с выходом
для наушников (Phone). Теперь соедините выходы CD/Tape с входом звуковой
карты Вашей цифровой аудиостанции DAW (Digital Audio Workstation).
Соедините выходы звуковой карты компьютера со входами CD/Tape.
Запись и воспроизведение:
Записываемый сигнал предварительно усиливается в канале микшерного
пульта, обрабатывается эквалайзером и направляется на главную
шину. С помощью регулятора уровня LEVEL установите уровень записи.
Общий уровень поступающего в компьютер сигнала устанавливается
фейдером выходного сигнала пульта (главного микса = MAIN MIX).
Чтобы быть уверенным в том, что сигнал действительно записывается,
Вы должны прослушивать на шине наушников и акустических колонок
не главный микс (то есть, выходной сигнал пульта до записи), а обратный
сигнал звуковой карты, подсоединённой к входам CD/Tape. Благодаря этому
Вы получаете возможность контроля воспроизведения. Для этого нажмите
на выключатель CD/ TAPE TO CTRL и отрегулируйте громкость с помощью
регулятора PHONES/CONTROL ROOM. Таким образом, к уже сделанной записи
Вы можете записывать следующие дорожки (так называемые «овердубли»
= Overdub). Используйте для этого функцию прямого мониторинга Вашей
цифровой акустической станции DAW.
◊ В этом режиме выключатель CD/TAPE TO MIX не должен быть
нажат. В ином случае сигнал воспроизведения возвращается в
компьютер и записывается вместе с первоначальным сигналом,
что не только нежелательно, но и создаёт контур обратной связи.
