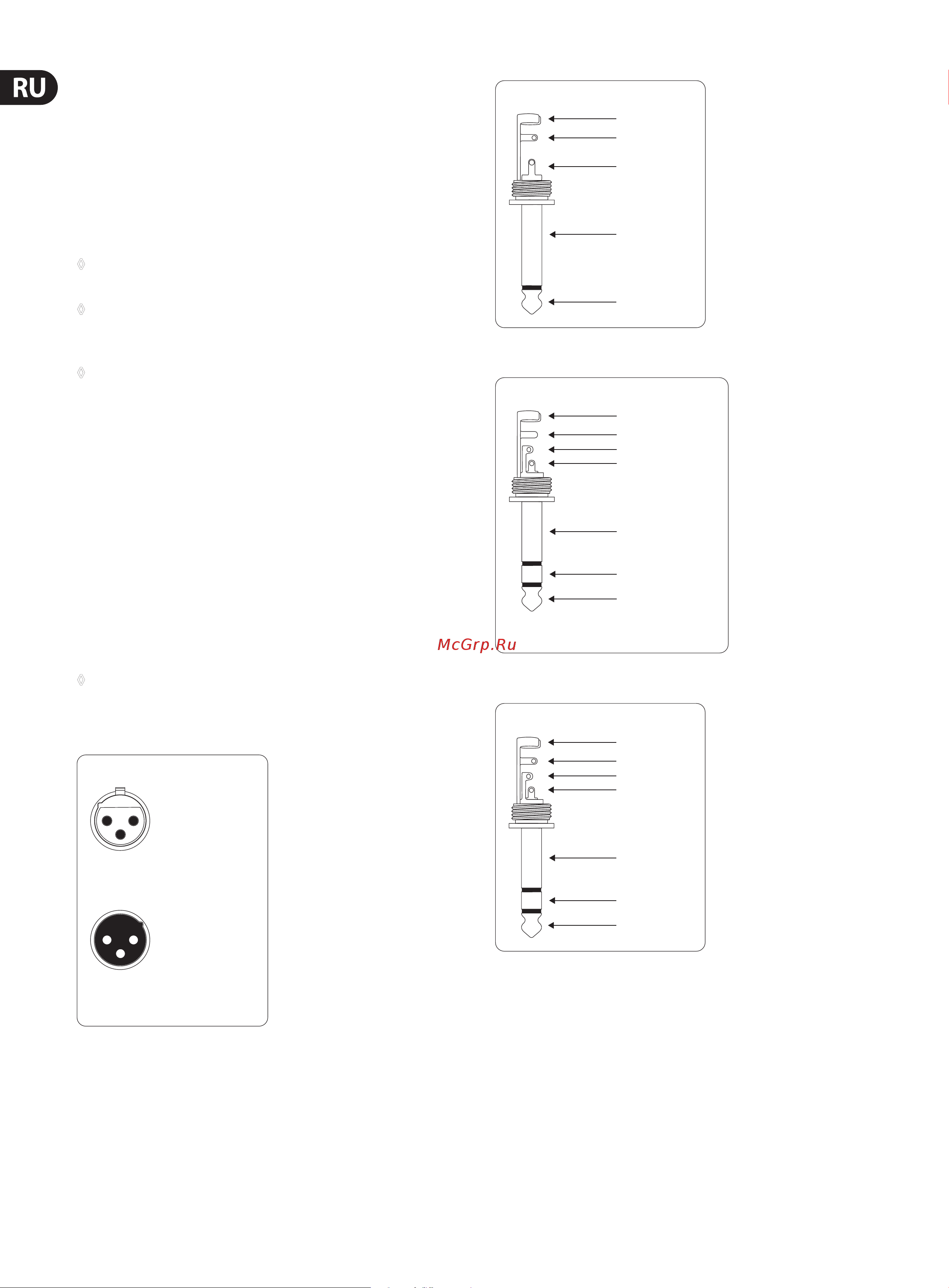

12 EURORACK UB1202FX/UB1002FX Руководство пользователя
4. Монтаж
4.1 Подключение к сети
AC POWER IN
Питание прибора осуществляется через трёхполюсный сетевой
ввод, к которому подсоединяется входящий в объём поставки
прибора адаптер переменного тока. Сетевое соединение отвечает
требованиямбезопасности.
◊ При эксплуатации прибора используйте только входящий в
комплектацию прибора сетевой блок питания.
◊ Никогда не подключайте EURORACK к сетевому блоку питания,
если этот блок уже включён в сеть! Сначала подключите пульт к
блоку питания, а затем уже включайте блок питания в сеть.
◊ Имейте ввиду, что как сетевой блок питания, так и микшерный
пульт во время работы сильно нагреваются. Это является
нормальным явлением.
4.2 Аудиокабели
Вам потребуется множество всевозможных кабелей различного
назначения. На следующих далее рисунках показано,
какэтикабели должны быть оснащены. Всегда используйте
тольковысококачественныекабели.
Для использования выходов и входов CD/Tape пользуйтесь обычным
кабелем со штекером «сinch».
Разумеется, к симметричным входам/выходам можно подключать
такжеиустройства с несимметричной схемой. Используйте или
монофонические штекеры или кольцо стереофонического штекера со
штырём (или контакт 1 с контактом 3 в штекерах XLR).
◊ Внимание! Ни в коем случае не применяйте несимметричные
соединения XLR (контакты 1 и 3 соединены) на входных
разъёмах микрофона (MIC), если Вы намерены работать с
фантомным питанием.
output
For unbalanced use, pin 1 and pin 3
have to be bridged
1 = ground/shield
2 = hot (+ve)
3 = cold (-ve)
input
12
3
1
2
3
Balanced use with XLR connectors
Рис. 4.1: Разъёмы XLR
strain relief clamp
sleeve
tip
sleeve
(ground/shield)
Unbalanced ¼" TS connector
tip
(signal)
Рис. 4.2: Монофонический штекер 6,3 мм
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
For connection of balanced and unbalanced plugs,
ring and sleeve have to be bridged at the stereo plug.
Balanced ¼" TRS connector
ring
cold (-ve)
tip
hot (+ve)
Рис. 4.3: Стереофонический штекер 6,3 мм
strain relief clamp
sleeve
ring
tip
sleeve
ground/shield
¼" TRS headphones connector
ring
right signal
tip
left signal
Рис. 4.4: Стереофонический штекер наушников
