8. Регулятор MASTER LEVEL

Служит для управления уровнем громкости на выходах AUDIO OUTPUTS 1 и 2.

9. Переключатель MONO/STEREO

Служит для переключения мастер-микса в режим моно/стерео.

10. Выход HEADPHONE

Служит для подключения наушников.

11. Регулятор HEADPHONE VOLUME

Служит для управления громкостью наушников.

12. Переключатель HEADPHONE SELECT

Служит для определения, звук с каких каналов будет поступать в наушники — с каналов 1 и 2 («1/2»),

с каналов 3 и 4 («3/4») или со всех каналов («ALL»).

13. Регулятор MONITOR MIX

Служит для настройки баланса между мониторингом входных сигналов с нулевой задержкой (IN) и сигналом

с компьютера (OUT).

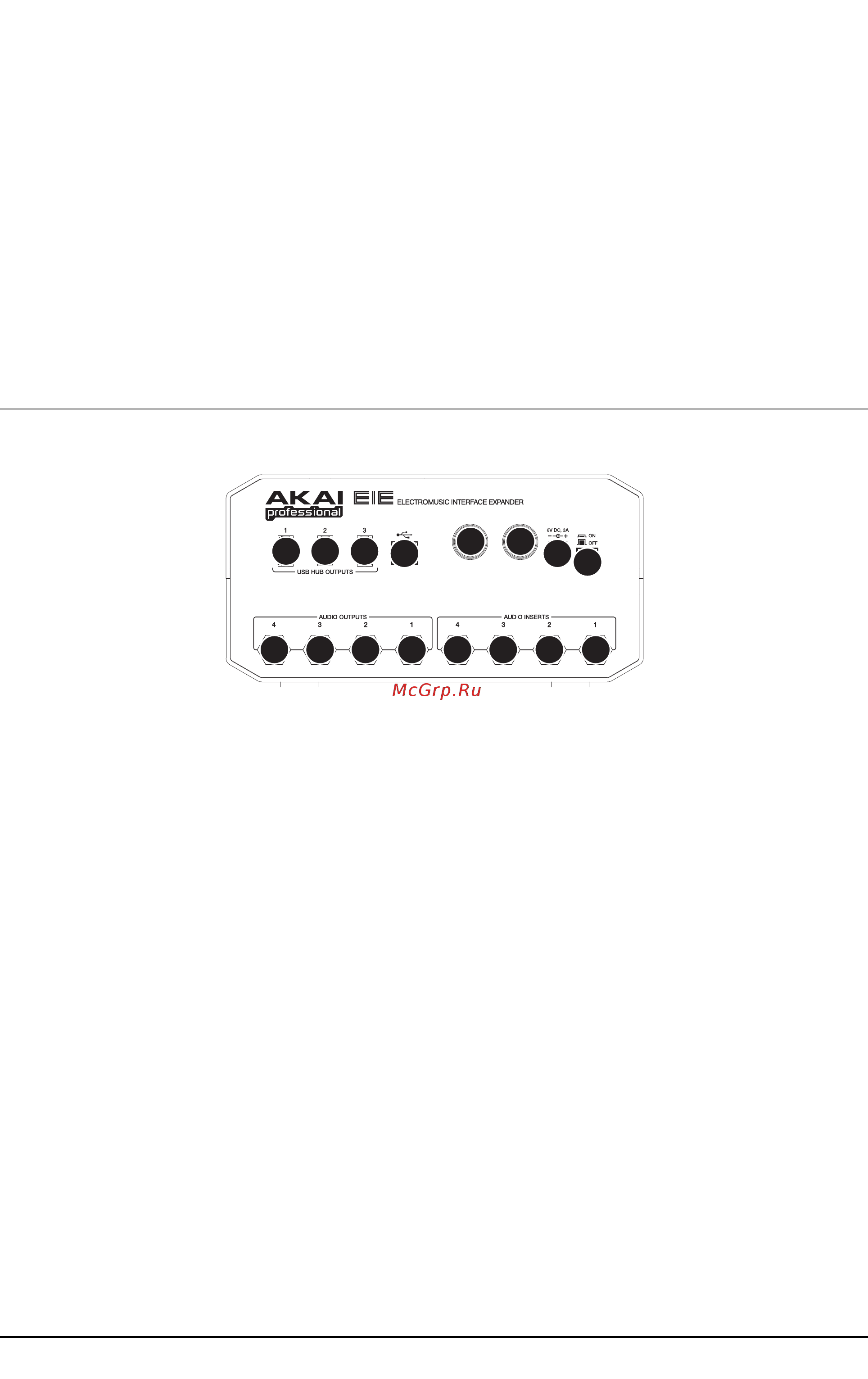

Тыльная панель

1. Разъем DC

Служит для подключения адаптера питания из комплекта поставки (6 В, 3 А, центральный контакт «+»).

Адаптер подключается к розетке электросети.

2. Кнопка POWER

Служит для включения/отключения питания EIE.

3. Порт USB MIDI

Служит для обмена MIDI-данными с компьютером. Используйте USB-кабель для подключения EIE к компьютеру.

4. Выходы USB HUB

Служат для подключения дополнительных USB-устройств (внешних жестких дисков, флэш-накопителей,

контроллеров). Таким образом, EIE — не только аудиоинтерфейс, но и активный USB-хаб.

5. Выходы разрыва AUDIO INSERTS

Пользователь может использовать кабели с разъемами 6.3 мм TRS для подключения к этим входам внешних

процессоров (компрессоров, лимитеров, эквалайзеров и т. д.). Сигнал отбирается после регулятора

чувствительности и возвращается перед выходом на шину USB.

6. Выходы AUDIO OUTPUTS

Используйте кабели с разъемами 6.3 мм TRS для подключения к данным выходам мониторов, усилителя и т. д.

Громкость на выходах 1 и 2 управляется регулятором MASTER LEVEL. Громкость на выходах 3 и 4 не

регулируется (всегда максимальна).

7. Порт MIDI OUT

Служит для подключения к входу MIDI IN внешнего устройства (с помощью стандартного MIDI-кабеля

с пятиконтактными разъемами).

8. Порт MIDI IN

Служит для подключения к выходу MIDI OUT внешнего устройства (с помощью стандартного MIDI-кабеля

с пятиконтактными разъемами).
