Boss RC-505. Руководство пользователя 25

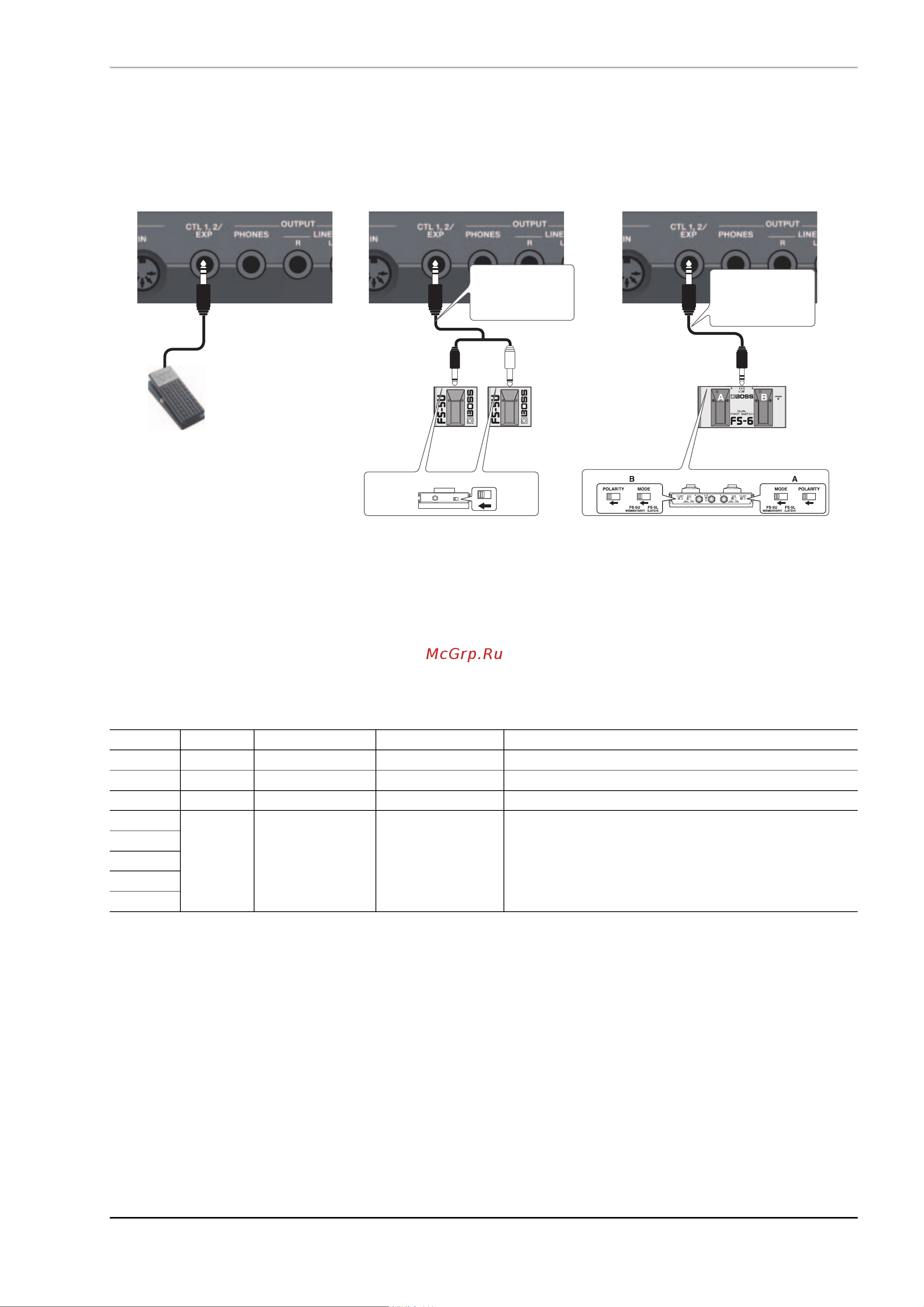

Подключение внешних педалей
Подключите педали экспрессии EXP (EV-5, и т. д.; опциональные) или ножные педали (FS-5U, FS-6; опциональные),
как показано на рисунке.
Функцию на каждую внешнюю педаль (EXP или ножную) можно назначить независимо для каждой фразы.
* Используйте только рекомендуемые опциональные педали экспрессии (Roland EV-5, и т. д.), иначе можно
повредить прибор.
* Если одна педаль FS-5U подключена монокабелем, разъем CTL 1, 2 будет соответствовать CTL 1.
Назначения по умолчанию
Если подключить педали и не выполнять никаких установок, они будут управлять следующими параметрами и
функциями.
Assign Switch Assign Source Assign Target Описание
Assignl ON EXP PEDAL INPUT LEVEL Уровень сигнала на входах INPUT (MIC, INST, AUX).
Assign2 ON CTL1 PEDAL UNDO/REDO Функции Undo/Redo для записанного трека.
Assign3 ON CTL2 PEDAL RHYTHM LEVEL Громкость ритма (0 или 100).
Assign4
OFF
Assign5
Assign6
Assign7
Assign8
