Boss OS-2 [2/6] Boss os 2 руководство пользователя

2 Boss OS-2. Руководство пользователя

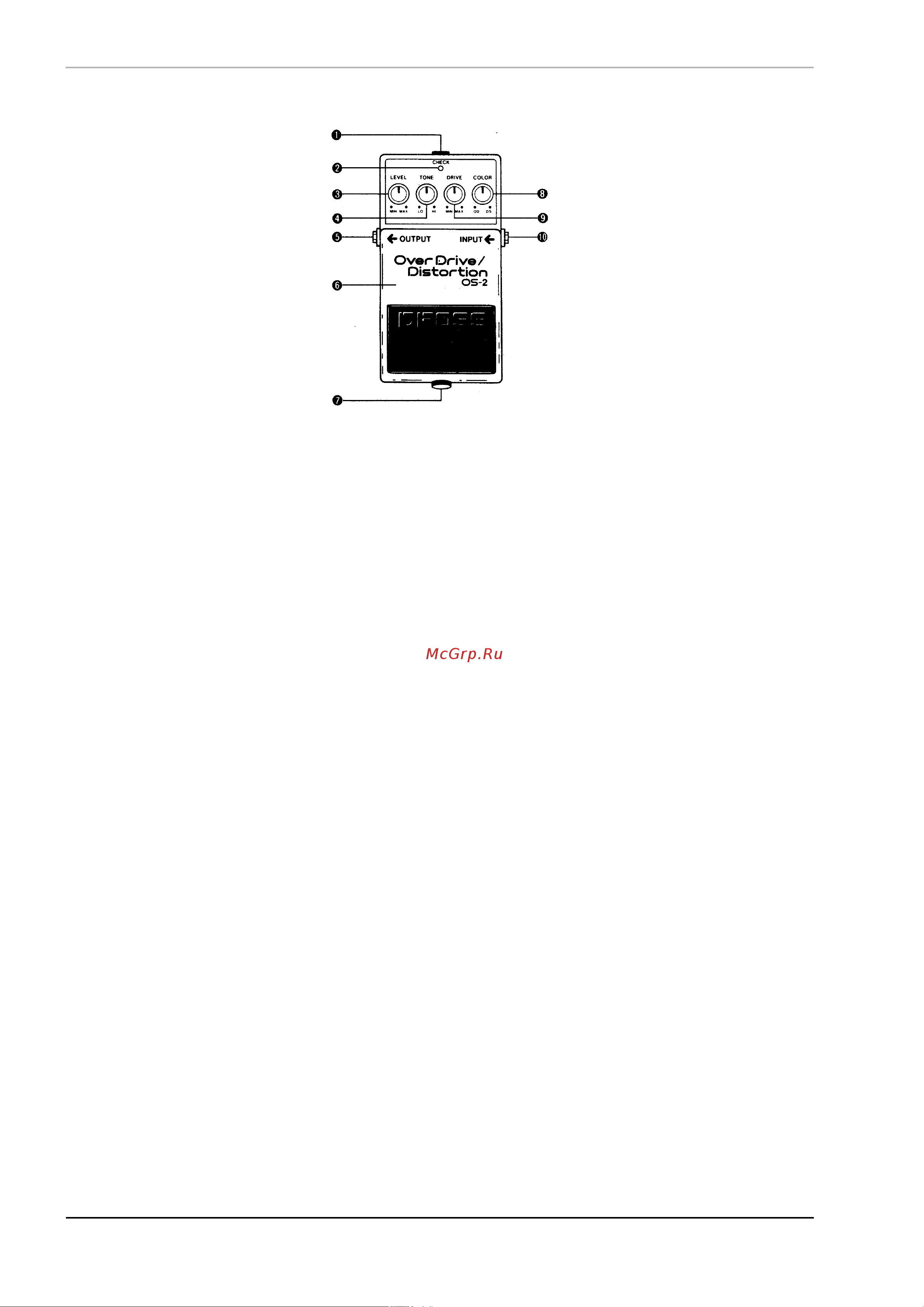

Описание панели управления

1. Гнездо АС адаптера

Педаль OS-2 может работать как от батарейки, так и от АС адаптера (BOSS PSA-серии), подключенного к сети

электропитания переменного тока. При подключении адаптера к гнезду АС адаптера на корпусе педали,

происходит отключение батарейки от электронного контура педали и гарантируется бесперебойное

электропитание педали в процессе работы.

* Используйте только АС адаптеры BOSS PSA-серии Убедитесь, что вы работаете от сети электропитания, на

которую рассчитан адаптер питания серии BOSS PSA. Адаптеры других производителей могут иметь другое

рабочее напряжение и полярность, что может привести к поломке педали.

* Прежде, чем вставить АС адаптер в сетевую розетку электропитания, сначала подключите ее джек в

соответствующее гнездо на корпусе педали.

2. Светодиодный индикатор

Светодиодный индикатор служит для отображения активного состояния эффекта и дублирует информацию о

состоянии батарейки.

* Индикатор в первую очередь служит для отображения включенного состояния эффекта, а не индикации

наличия или отсутствия электропитания. Если диод мигает или не светится, то необходимо заменить старую

батарейку на новую

3. Регулятор громкости LEVEL

Регулятор громкости LEVEL используется для компенсации различия уровня прямого сигнала и сигнала

эффекта. Вращение данного регулятора по часовой стрелке увеличивает уровень сигнала эффекта, и

наоборот, против часовой стрелки – уменьшает.

4. Регулятор тембра звучания TONE

Этим регулятором устанавливается тембральная окраска эффекта овердрайв, которая может варьироваться

от очень яркого в высокочастотной области, при его вращении по часовой стрелке, и до насыщенного и

мягкого звучания – при вращении против.

5. Выходное гнездо OUTPUT

С данного выхода сигнал с эффекта овердрайва подается на вход усилителя или другого устройства.

6. Педальный переключатель

Используется для включения или выключения эффекта овердрайв.

7. Винт

Данный винт необходимо отвернуть, чтобы получить доступ к внутренней части педали при замене батарейки.

Однако, не выворачивайте до конца из крышки этот винт, чтобы не потерять его. Детальное описание дано в

теме “Замена батарейки”.

8. Регулятор характера звучания искажений COLOR

Данный регулятор определяет баланс между звучаниями овердрайв или дисторшен: при вращении по часовой

стрелке начинает преобладать характер звучания дисторшен, а при вращении против – характер звучания

овердрайв.
