Boss OS-2. Руководство пользователя 3

9. Регулятор уровня искажений прямого сигнала DRIVE

Этим регулятором устанавливает количество искажений прямого сигнала гитары, подаваемого на вход

педали. При вращении регулятора DRIVE по часовой стрелке увеличивается количество искажений прямого

сигнала, а при вращении против – уменьшается.

10. Входное гнездо INPUT

Этот вход служит для подачи выходного гитарного сигнала или сигнала другого электронного инструмента на

эффект перегрузки входного сигнала.

* Электропитание батарейки подается на электронную схему педали при вставленном джеке гитарного кабеля

во входное гнездо INPUT педали. Отключайте джек гитарного кабеля от гнезда INPUT педали, если вы ей не

пользуетесь.

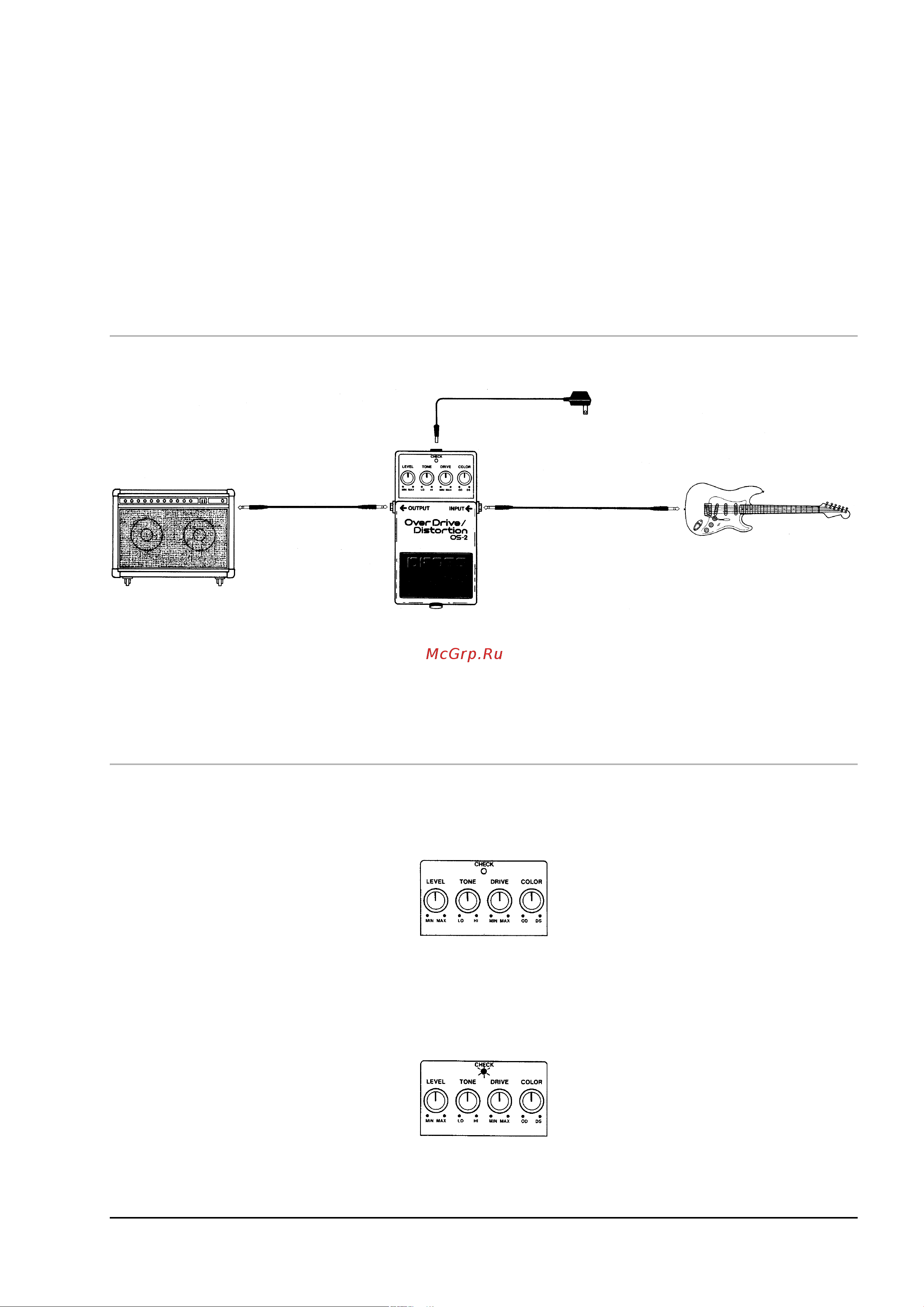

Схема подключения OS-2

Подключите джек АС адаптера питания в гнездо на корпусе педали.

* Подсоединенный к входному гнезду INPUT джек гитарного кабеля, автоматически замыкает питание

батарейки и включает педаль в рабочее состояние.

Работа устройства

1. После подключения педали, сделайте установку положения ее регуляторов в соответствии с рисунком.

* Перед процессом коммутации кабелей обязательно устанавливайте в минимальное положение регулятор

громкости на вашем гитарном усилителе. Это позволит избежать возможных повреждений подключенной в

единую систему аппаратуры.

2. Нажмите на педаль, чтобы включить эффект. (В активном состоянии светодиод CHECK должен

светиться).
