![EUROSOUND Compact-1202XU [5/6] Страница 5](/img/pdf.png)
EUROSOUND Compact-1202XU [5/6] Страница 5
![EUROSOUND Compact-1202XU [5/6] Страница 5](/views2/2009708/page5/bg5.png)

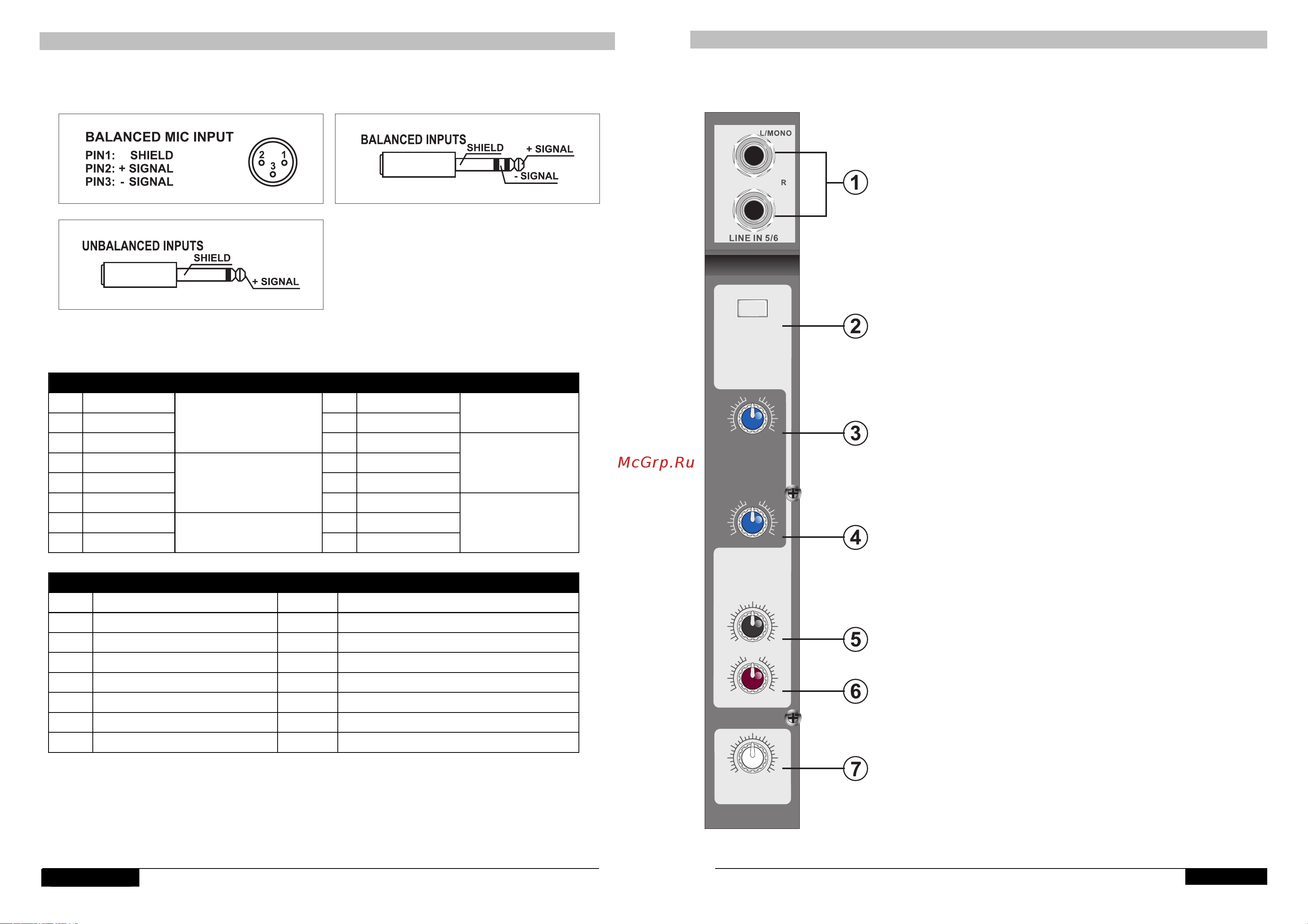

КАБЕЛИ/ТАБЛИЦА ЭФФЕКТОВ
Кабели
Таблица
эффектов
Процессор
цифровых
эффектов
1 12,3 мс 9 110.6 мс
2 24.6 мс 10 122,9 мс
CINEMA
3 36,9 мс
LIVE ROOM
11 135,2 мс
4 49,2 мс 12 147,5 мс
5 61,4 мс 13 159,7 мс
CATHEDRAL
6 73,7 мс
SMALL CLUB
14 172,0 мс
7 86,0 мс 15 184,3 мс
9 98,3 мс
SMALL HALL
16 196,6 мс
LARGE
HALL
Процессор
эффектов DSP
1 HALL 1 9 CHORUS
2 HALL 2 10 FLANGE
3 ROOM 1 11 DELAY 1
ROOM 2
5 ROOM 3 13 CHORUS/ROOM1
6 PLATE 1 14 CHORUS/ROOM2
7 PLATE 2 15 VOCAL CANCEL
8 PLATE 3 16 ROTARY SPEAKER
Страница 7
ПАНЕЛЬ УПРАВЛЕНИЯ
Секция STEREO канала
1.
L/MONO
Эти
разъёмы
под
несимметричные
двухполюсные
джеки
предназначены
для
подключения
источника
стерео
сигнала с уровнем -10дБ. Если
источник
монофонический, используйте
левый разъём
(L/MONO).
2.
-10дБ
Нажмите
эту
кнопку, чтобы
уменьшить
уровень
входного
сигнала
до -10дБ, если
уровень
сигнала
подключенного
источника
слишком
высок.
3.
HI
Используйте
регулятор
для
усиления
или
ослабления
высоких
частот. Диапазон
настроек
15дБ @15кГц.
4.
LOW
Используйте регулятор для усиления или
ослабления низких частот. Диапазон настроек 15дБ
@80Гц.
5.
AUX
Используйте
регулятор
для
определения
уровня
сигнала
каждого
канала, посылаемого
на
шину
AUX. Сигнал
берётся
до
фейдера
канала, поэтому
не
зависит
от
его
положения.
6.
BAL
Регулятор
определяет
относительный
уровень
стерео
сигнала
левого и правого
каналов.
7.
LEVEL
Используйте
регулятор
для
установки
уровня
сигнала, подаваемого
со
входного
на
выходной
канал. Поверните
до
упора
влево, если
канал
свободен.
Страница 4
DELAY 2 12
4
0
-15 +15
0
-15 +15
HI
LOW
5/6
0 10
0 10
0
L
R
LEVEL
AUX
BAL
-10dB
13. Кнопка включения фантомного питания.
Внимание. Включать фантомное питание необходимо
только при использовании конденсаторных микрофонов,
а также при использовании симметричных кабелей.
При включении и выключении фантомного питания
все регуляторы микрофонных входов должны быть
установлены в минимальное положение.
