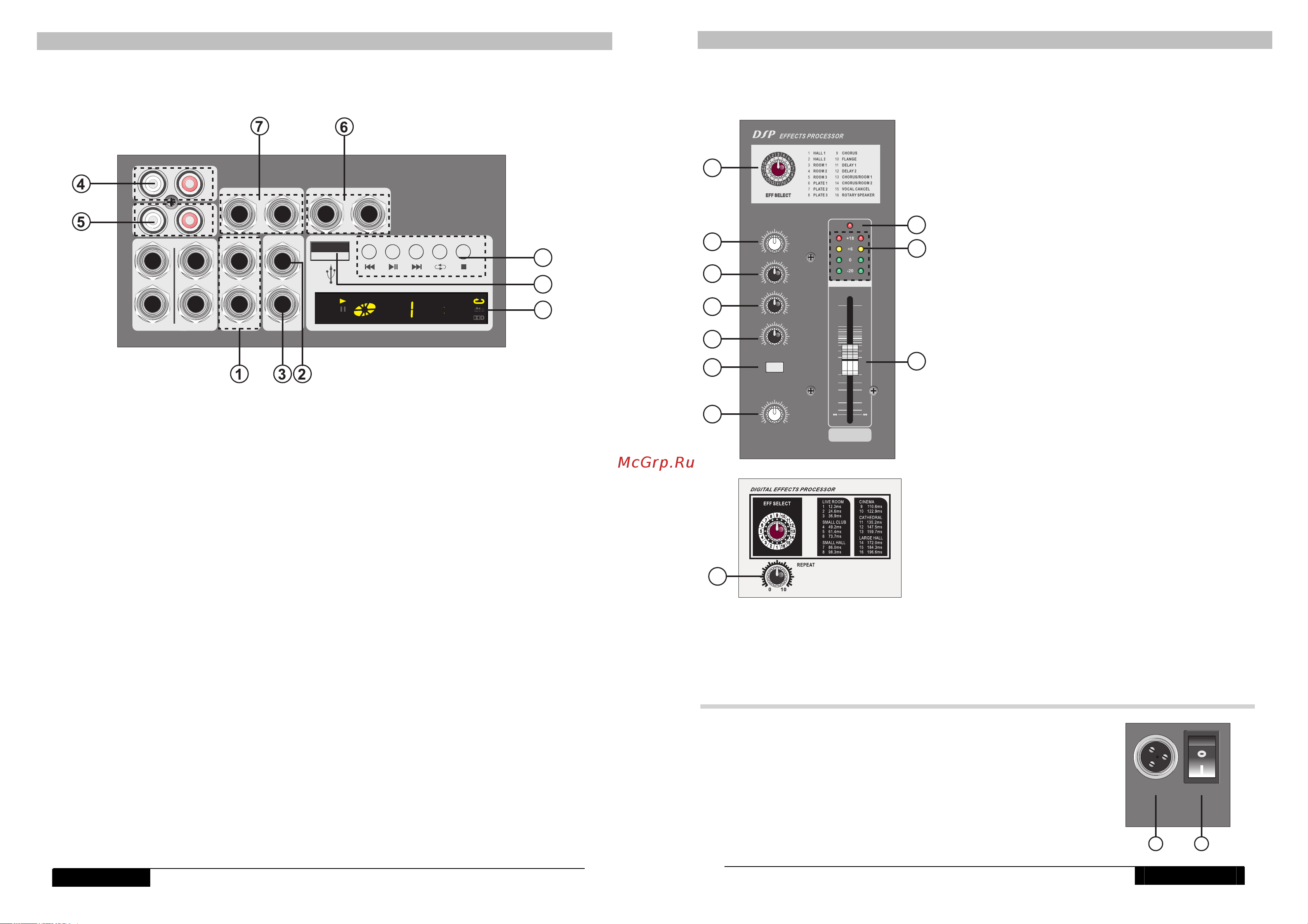

ПАНЕЛЬ УПРАВЛЕНИЯ
Секция
мастер
управления
1.
AUX RET
Эти
разъёмы
под
несимметричные
двухполюсные
джеки
предназначены
для
подключения
вспомогательного
(AUX) источника
стерео
сигнала
с уровнем -10дБ. Если
источник
монофонический, используйте
левый разъём (L/MONO).
2.
AUX SEND
Этот
разъём
служит
для
вывода
сигнала AUX.
3.
PHONES
Этот
разъём
служит
для
вывода
сигнала
главного
выхода
или
кассетной
деки
на
наушники.
4.
REC OUT
Эти
разъёмы RCA выводят
стерео
сигнал на записывающее
устройство.
5.
2TK RET
Эти
разъёмы RCA служат
для
подачи
стерео
сигнала с внешнего
проигрывателя
на
микшер.
6.
MAIN
Эти
разъёмы
служат
для
вывода
мастер
сигнала
левого и правого
каналов
микшера.
7.
CTRL RM
Эти
разъёмы
служит
для
вывода
стерео
сигнала
главного
выхода
или
кассетной
деки
на
мониторы
8.
Страница 5
ПАНЕЛЬ УПРАВЛЕНИЯ
Секция
мастер
управления
11.
MAIN OUTPUT
Этот
ползунок
используется
для
установки
окончательного
уровня
сигнала, направляемого
на
разъёмы
главного
выхода.
12.
Индикатор
выходного
уровня
Индикатор
показывает
уровень
сигнала
на
главном
выходе
устройства и уровень
сигнала
встроенного
усилителя
мощности. Верхние
красные
индикаторы
показывают
максимальную
мощность
встроенного
усилителя.
13.
Индикатор
питания
Указывает
статус
работы
встроенного
источника
постоянного
тока.
14.
AUX RET
Используйте
регулятор
для
установки
уровня
сигнала, посылаемого с возврата AUX в шину
главного
стерео
микса.
15.
AUX SEND
Используйте
регулятор
для
установки
уровня
сигнала, посылаемого
на
разъём AUX SEND.
16.
2TK TO MIX
Нажмите
кнопку, чтобы
послать
сигнал
со
входов 2TK RET в шину
главного
стерео
микса.
17.
2TK/MP3 TO CTRL RM
Нажмите, чтобы
послать
сигналы PLAY на
мониторы и
наушники. Отожмите и на
мониторы и наушники
пойдёт
сигнал с
главного
выхода
18.
PHONES/CTRL RM
Регулятор
изменяет
уровень
сигнала
мониторов
и наушников.
19.
EFF SELECT
Селектор
эффектов
встроенного
процессора.
20.
EFF LEVEL
Используется
для
установки
уровня
сигнала
посылаемого со
внутреннего
процессора
эффектов в шину
главного
микса.
21.
REPEAT
Встроенный
процессор
цифровых
эффектов
имеет
ещё
один
регулятор. Используйте
его
для
регулировки
уровня
эхо.
Секция
задней
панели
1. Разъём
питания
Разъём
для
подключения
кабеля
питания
переменного
тока с
креплением
предохранителя.
2. Переключатель
питания
Используйте
для
включения/выключения
питания
устройства
Страница 6
