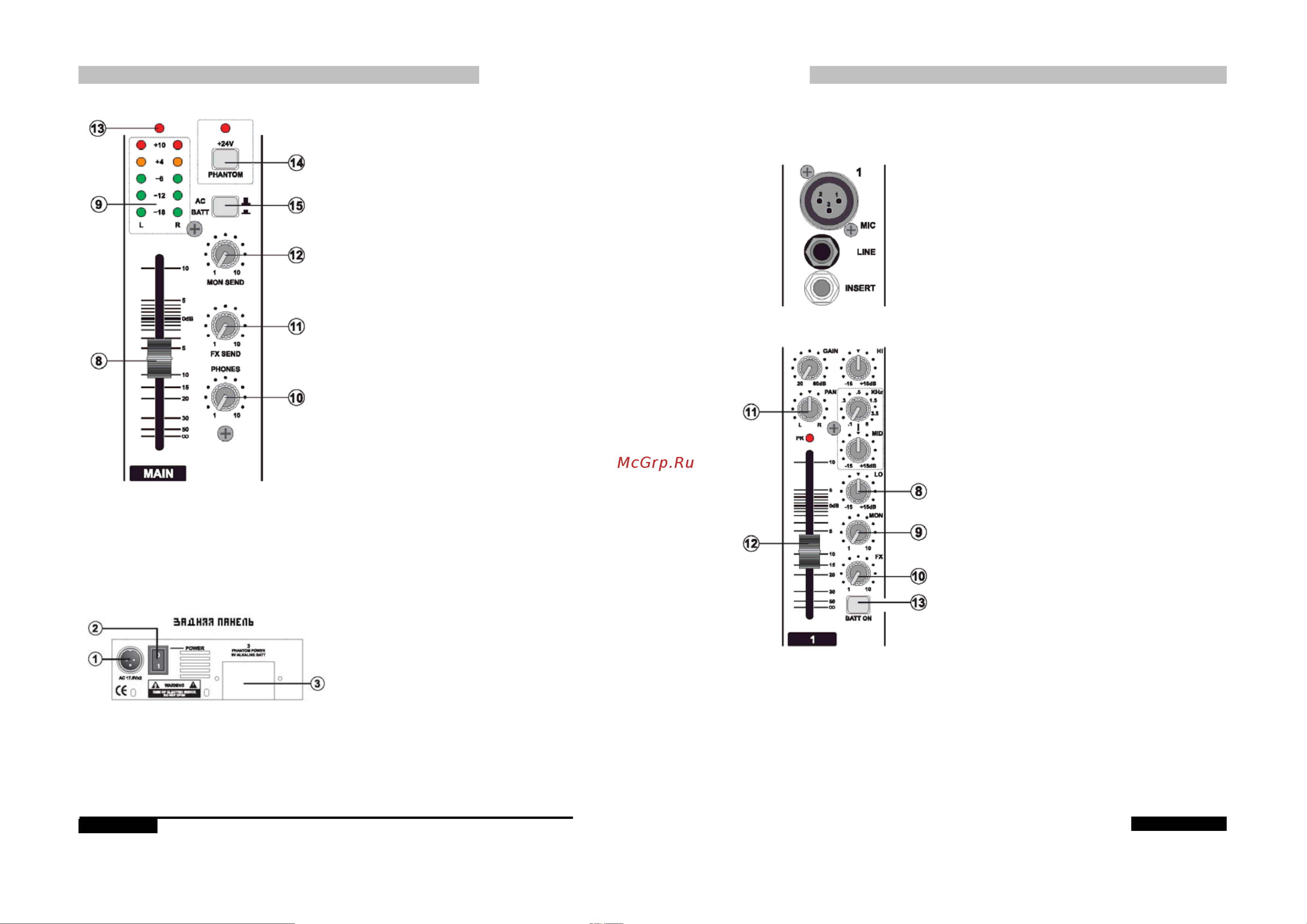

ПАНЕЛЬ УПРАВЛЕНИЯ
COMPACT-1005
• Секция мастер управления
8. MAIN
Этот ползунок используется для
установки окончательного уровня
сигнала, посылаемого на разъёмы
главного выхода.
9. Индикатор уровня главного выхода
Показыввает уровень сигнала стерео
выходов (левого и правого).
10. Регулятор громкости наушников
Изменяет уровень сигнала на
выходе наушников.
11. FX SEND
Изменяет уровень сигнала на
выходных разъёмах FX SEND на
всех входных каналах.
12. MON SEND
Изменяет уровень сигнала на
выходных разъёмах MON SEND на
всех входных каналах.
13. Индикатор питания
Отображает статус работы
источника питания.
14. Кнопка и индикатор фантомного
питания +24В
Кнопка
служит для включения и
выключения фантомного питания
+24В (+18В при работе на
батареях). Питание подаётся на
микрофонные входы каждого
канала.
Примечание: перед нажатием
кнопки сдвиньте вниз все фейдеры
каналов. После включения функции
не подключайте и не отключайте
микрофоны. Не включайте
функцию, если используется
динамический микрофон.
15. Селектор источника питания
Используется
для выбора источника
питания. Если кнопка отжата,
используется адаптер питания и
сеть переменного тока. Если кнопка
нажата, устройство работает от
батарей.
1. Разъём питания переменного тока
Используется для подключения
внешнего адаптера. Перед
подключением убедитесь, что
адаптер отключён от сети.
2. Переключатель питания
Служит для включения/выключения
питания от сети переменного тока
.
3. Батарейный отсек
Предназначен для установки 9В
батарей.
Страница 7
COMPACT-1005
ПАНЕЛЬ УПРАВЛЕНИЯ
• Секция монофонического канала
8. LOW
Регулятор контролирует НЧ
эквалайзер канала. Диапазон
настроек +/-15дБ @80Гц.
9. MON Monitor
Регулятор контролирует уровень
сигнала, посылаемого на шину MON.
Сигнал берётся перед фейдером
канала, поэтому не зависит от его
положения. Обычно используется для
выхода на монитор или
вспомогательного (AUX) выхода.
10. FX Effect
Регулятор контролирует уровень
сигнала, посылаемого на шину FX.
Сигнал берётся
после фейдера
канала, поэтому зависит от его
положения. Используется при
подключении к каналу внешнего
процессора эффектов.
11. PAN
Регулятор используется для
распределения сигнала канала по
шинам L/R. Если регулятор
находится в среднем положении, в
обе шины поступает сигнал одного
уровня.
12. Фейдер канала
Определяет уровень сигнала канала в
главной шине. Фейдеры
неиспользуемых каналов необходимо
устанавливать в минимальное
положение.
13. BATT ON
Кнопка питания канала при
использовании батарей. Если канал
не используется, не нажимайте эту
кнопку, чтобы сэкономить энергию и
продлить время работы устройства от
батарей.
Примечание: перед нажатием кнопки
установите фейдер в минимальное
положение, чтобы избежать громкого
щелчка. Эта кнопка не работает
при
использовании адаптера питания.
Страница 4
