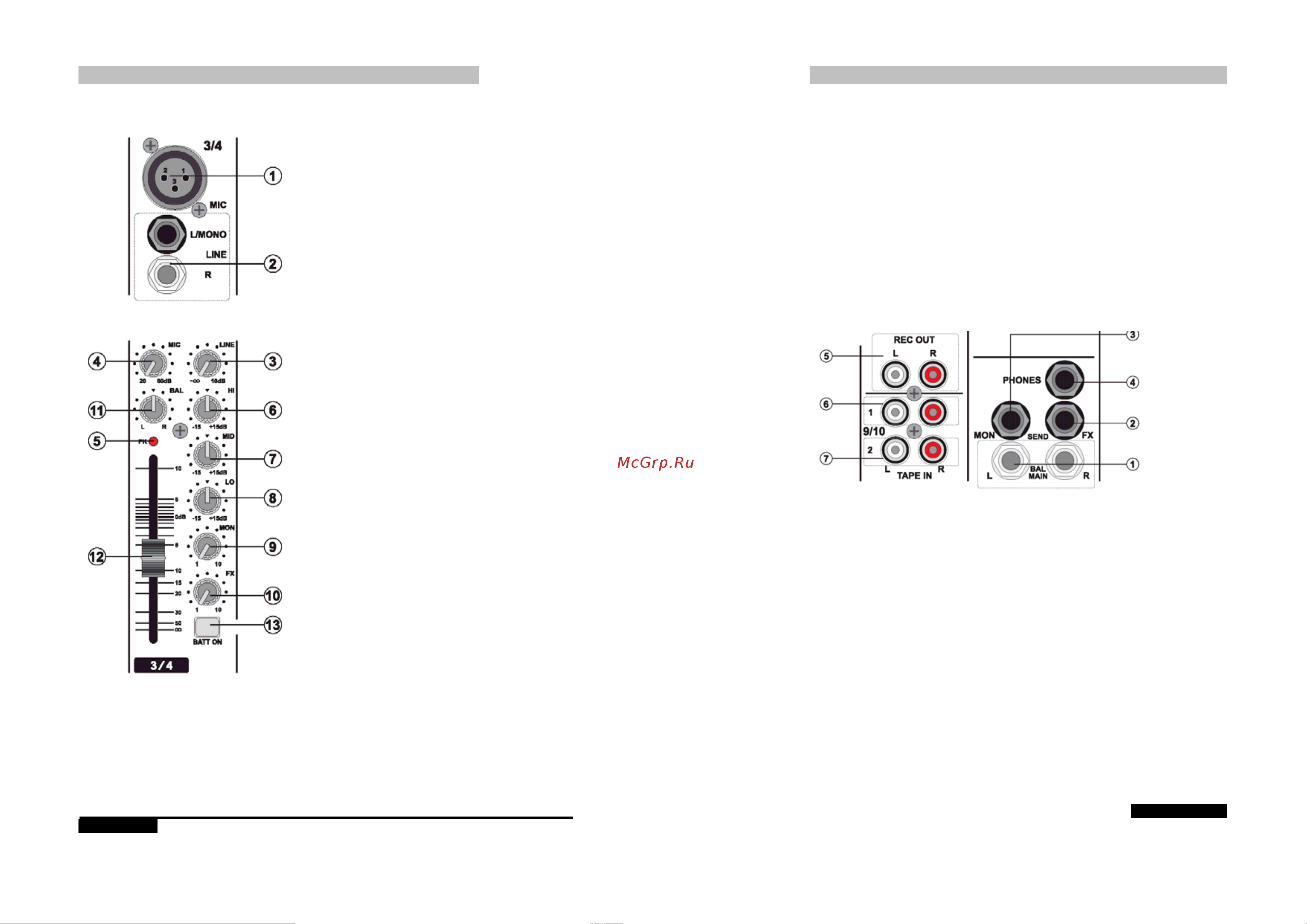

ПАНЕЛЬ УПРАВЛЕНИЯ
COMPACT-1005
• Секция стереофонического канала
1. MIC
Разъём XLR для подключения микрофона.
Входной уровень -60~-20дБ. На разъём
может подаваться фантомное питание
+24В (+18В при использовании батарей)
для конденсаторного микрофона.
2. L/MONO R
2 несимметричных двухполюсных джека
для подключения источника линейного
сигнала с уровнем -10дБ. Если источник
монофонический, используйте левый (L)
разъём.
3. LINE
Регулятор чувствительности линейного
сигнала входного канала
служит для
адаптации уровня различных источников
сигнала.
4. MIC
Используйте регулятор для настройки
оптимального уровня сигнала микрофона.
Для наилучшего отношения С/Ш и
увеличения динамического диапазона
рекомендуется устанавливать уровень так,
чтобы индикатор пика (5) загорался время
от времени.
5. PEAK
Красный светодиодный индикатор
загорается при появлении сигнала со
слишком высоким уровнем.
Уровень
сигнала замеряется перед фэйдером
канала. Индикатор загорается за 3 дБ до
срыва сигнала (клипа) и предупреждает о
возможной перегрузке.
6.7.8. HI/MID/LOW
Регуляторы эквалайзера. Максимальный
диапазон настроек +/-15дБ.
ВЧ (HI): 12кГц
СЧ (MID): 2.5кГц
НЧ (LOW): 80Гц
9. MON
Регулятор контролирует уровень сигнала, посылаемого на шину MON. Сигнал берётся
перед фейдером канала, поэтому не зависит от его положения.
10. FX Effect
Регулятор контролирует уровень сигнала, посылаемого на шину FX. Сигнал берётся
после фейдера канала, поэтому зависит от его положения. Используется при
подключении к каналу внешнего процессора эффектов.
Страница 5
COMPACT-1005
ПАНЕЛЬ УПРАВЛЕНИЯ
11. BAL
Определяет количество сигнала,
подаваемого в левую и правую шины
микшера, что позволяет плавно
перемещать источник сигнала по
стерео образу.
12. Фейдер канала
Определяет уровень сигнала канала в
главной шине. Фейдеры
неиспользуемых каналов необходимо
устанавливать в минимальное
положение.
13. BATT ON
Кнопка питания канала при
использовании батарей. Если канал не
используется, не нажимайте эту
кнопку, чтобы сэкономить энергию и
продлить время работы устройства от
батарей.
Примечание: перед нажатием кнопки
установите фейдер в минимальное
положение, чтобы избежать громкого
щелчка. Эта кнопка не работает при
использовании адаптера питания.
Примечание: каналы стерео PLAY (т.е. 9 и 10) имеют те ‘t функции, кроме
микрофонных входов.
• Секция мастер управления
1. MAIN OUT L,R
Эти 2 3-полюсных разъёма TRS
предназначены для вывода
симметричного сигнала микшера.
2. FX SEND
Несимметричный разъём для
подключения внешнего процессора
эффектов.
3. MON SEND
Несимметричный джек для вывода
сигнала на монитор. Используется
для подключения усилителя
монитора или в качестве
вспомогательного (AUX) выхода.
4. PHONES
Служит для подключения стерео
наушников для мониторинга левого и
правого каналов.
5. REC OUT
Два несимметричных разъёма RCA,
выводящих на записывающее
устройство сигнал главного выхода
микшера.
6. TAPE IN 1
2 несимметричных входных разъёма
RCA для подключения кассетной
деки.
7. TAPE IN 2
2 несимметричных входных разъёма
RCA для подключения ещё одной
кассетной деки.
Страница 6
