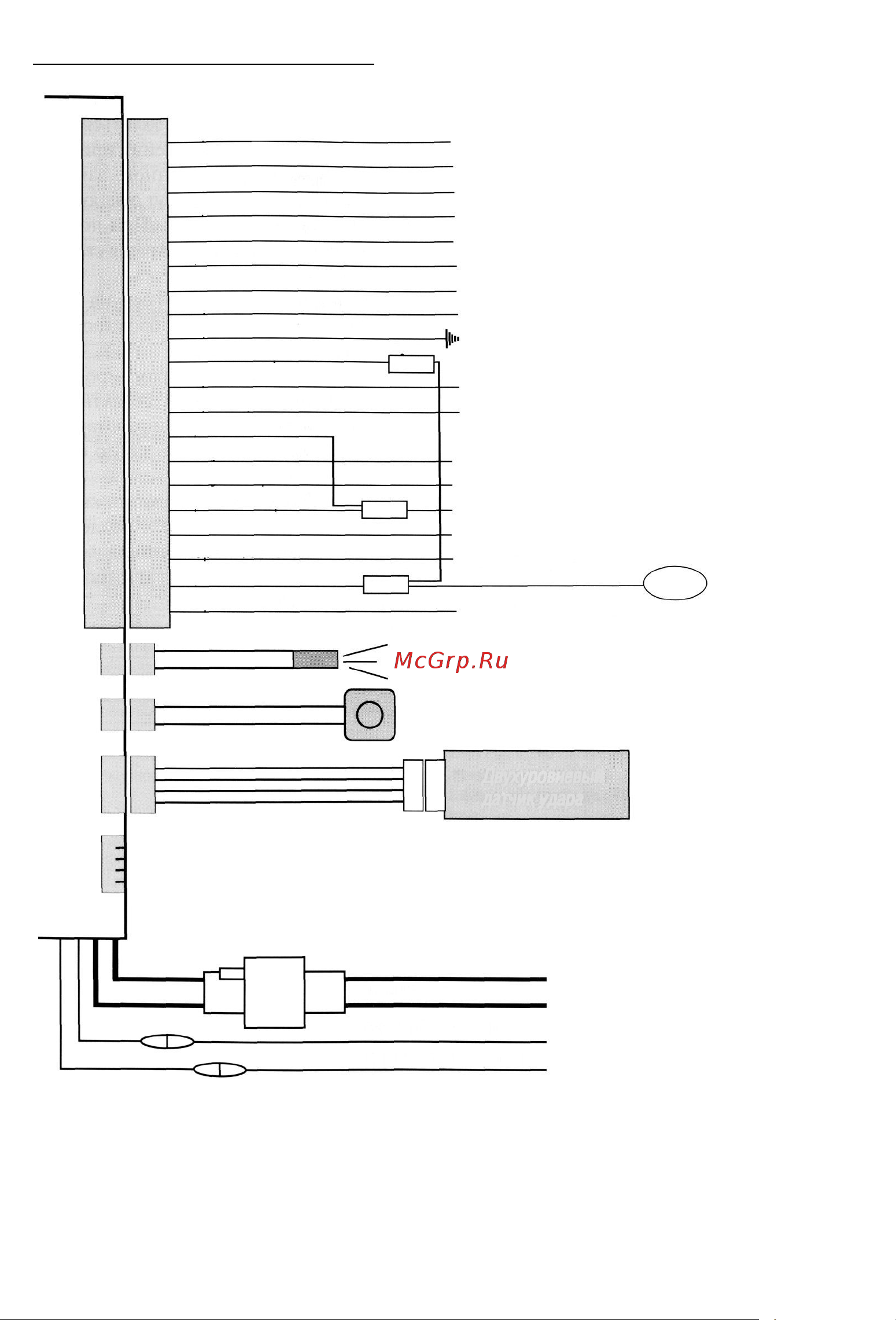

СХЕМА ПОДКЛЮЧЕНИИ
Выход внутреннего
реле блокировки
Выход закрытия стекол (-ЗООмА)
Программируемый выход (-ЗООмА)
Разъем для дополнительного
двухуровневого датчика
оранжевый
оранжевый
зеленый/красный
коричневый/черный
Двухуровневый
датчик удара
Кнопка аварийного отключения
Светодиод
Выход на фонари 2
Выход на фонари 1
+12В
Выход на сирену
Выход на пейджер (+300мА)
Выход состояния (-300мА) (программируемый)
Концевик капота/багажника (-)
Выход отпирания багажника -300мА
Вход зажигания (+12В)
Концевик двери (-)
Вход управления центральным замком
(с программируемой функцией
постановки на охрану)
Реле запирания НЗ контакт
Реле запирания Общий контакт
Реле запирания НО контакт
Реле отпирания НЗ контакт
Реле отпирания Общий контакт
Реле отпирания НО контакт
Программируемый вход (+)
коричневый
белый
коричневый/белый
серый
голубой/черный
оранжевый
зеленый
коричневый/черный
черный
зеленый/коричневый
серый/желтый
Пр.
5 А
серый/красный
красный/желтый
голубой/желтый
голубой/красный
Пр. 15А
красный/черный
желтый
черный/зеленый
красный
черный/белый
Пр. 15А
21
