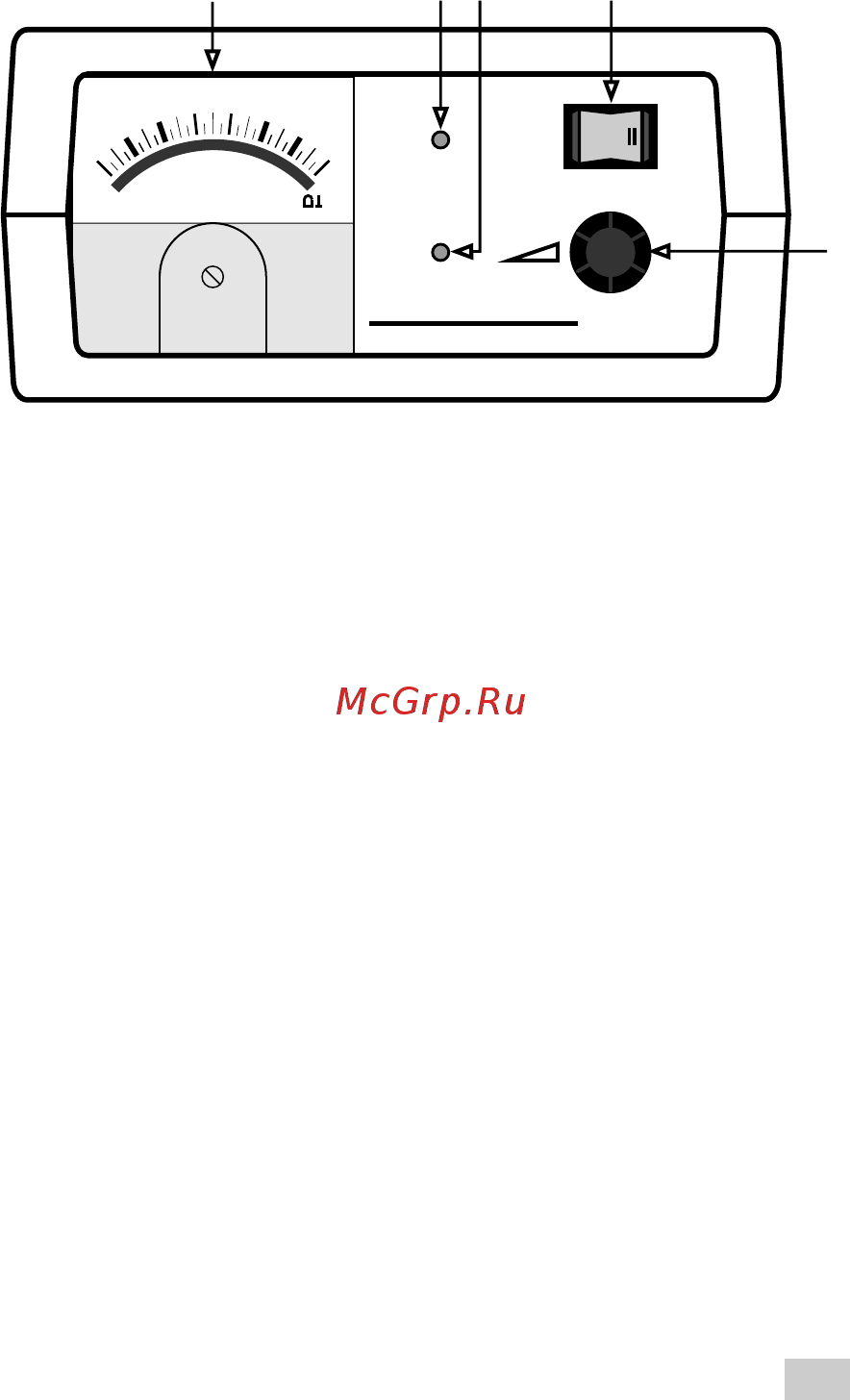

На передней панели расположены:
1 - Шкала амперметра
2 - Светодиод включения - Сеть, светодиод изменяет свой цвет
в зависимости от положения переключателя диапазонов
выходного напряжения: 7,5 В - зеленый цвет
15 В - желтый цвет
19 В - красный цвет
O
3 - Индикация перегрева, светодиод с обозначением - Т С
является индикатором срабатывания защиты от перегрева
4 - Переключатель диапазонов выходного напряжения
5 - Регулятор силы зарядного тока.
Сетевой шнур и выходные провода с зажимами уложены
в задний отсек корпуса.
Электронная схема зарядного устройства представляет
собой двухтактный высоковольтный высокочастотный
преобразователь с широтно-импульсной модуляцией, со
схемой управления содержащей две цепи обратной связи по
выходному току и напряжению. Такое построение силовой
части обеспечивает высокий КПД в широком диапазоне
питающих напряжений, практически идеальные выходные
характеристики генератора тока и генератора напряжения,
надёжную гальваническую развязку, а также высокие
удельные массогабаритные и мощностные характеристики.
