7
2 Устройство и работа жатки
Жатка состоит из: мотовила -1(рисунок 2.1), каркаса - 2, шнека – 3, аппарата
режущего – 4, гидрооборудования, электрооборудования.
Технологический процесс при прямом комбайнировании протекает следующим
образом: мотовило подводит порцию стеблей к режущему аппарату, срезанные стеб-
ли транспортируются шнеком к центру жатки, захватываются выдвигающимися паль-
цами и перемещаются в наклонную камеру комбайна.

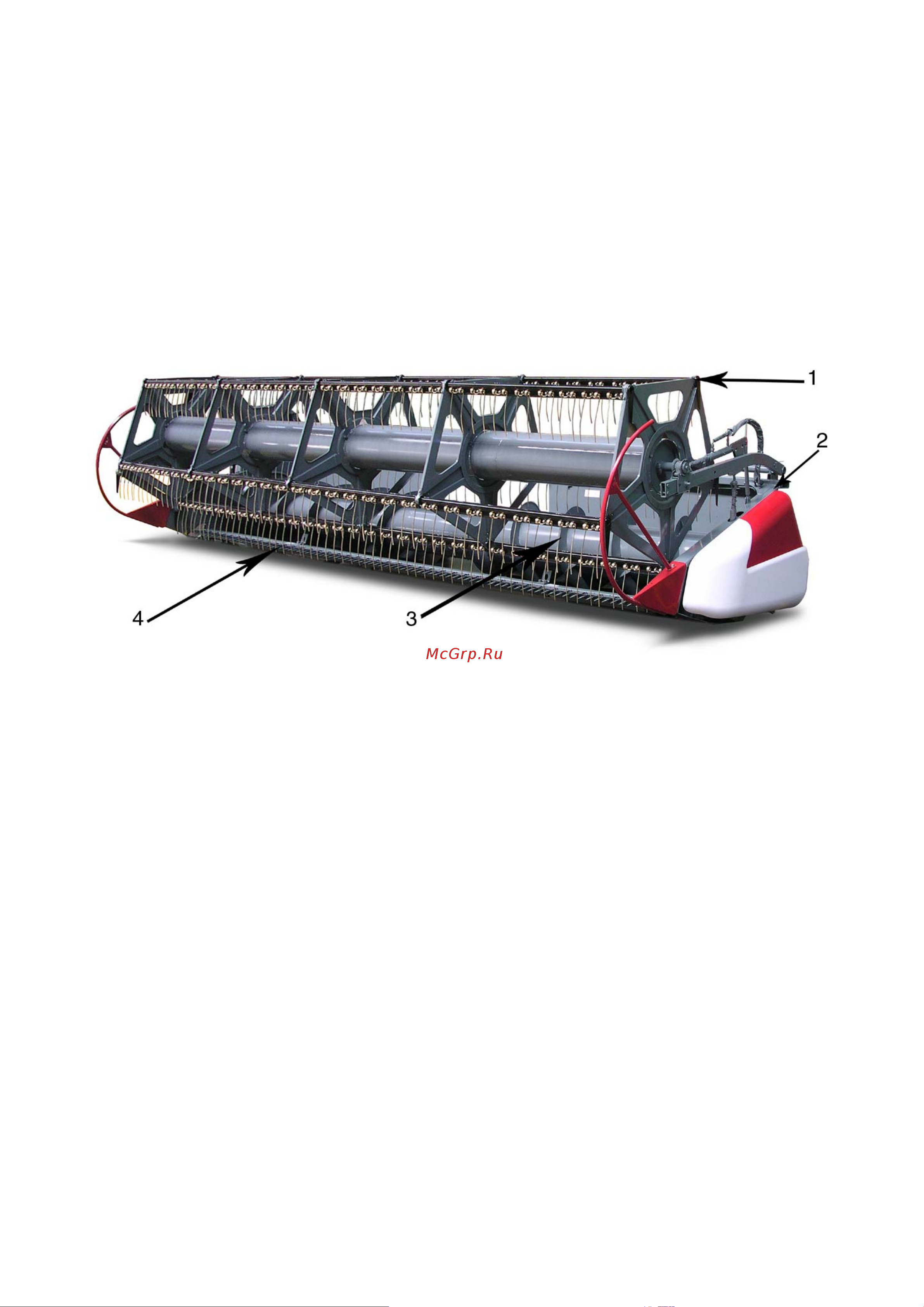

1 - мотовило; 2 - каркас; 3 - шнек; 4 - аппарат режущий
Рисунок 2.1 – Общий вид жатки
