Основными рабочими органами роторной жатки являются два подающих бара-

бана, соосных с установленными под ними дисковыми режущими аппаратами. Бара-

баны и режущие аппараты осуществляют срез и транспортирование растительной

массы к питающему аппарату комбайна. Привод режущих аппаратов и барабанов

осуществляется от питающего аппарата комбайна, через контрпривод проставки

жатки с помощью цепных передач, карданного вала, цилиндрического и конических

редукторов.

Цилиндрический редуктор имеет два входных вала: верхний и нижний, что да-

ет возможность комбинировать варианты подсоединения карданного вала для согла-

сования скоростей подающих барабанов жатки, вальца жатки, битеров проставки и

вальцов питающего аппарата комбайна при изменении длины резки

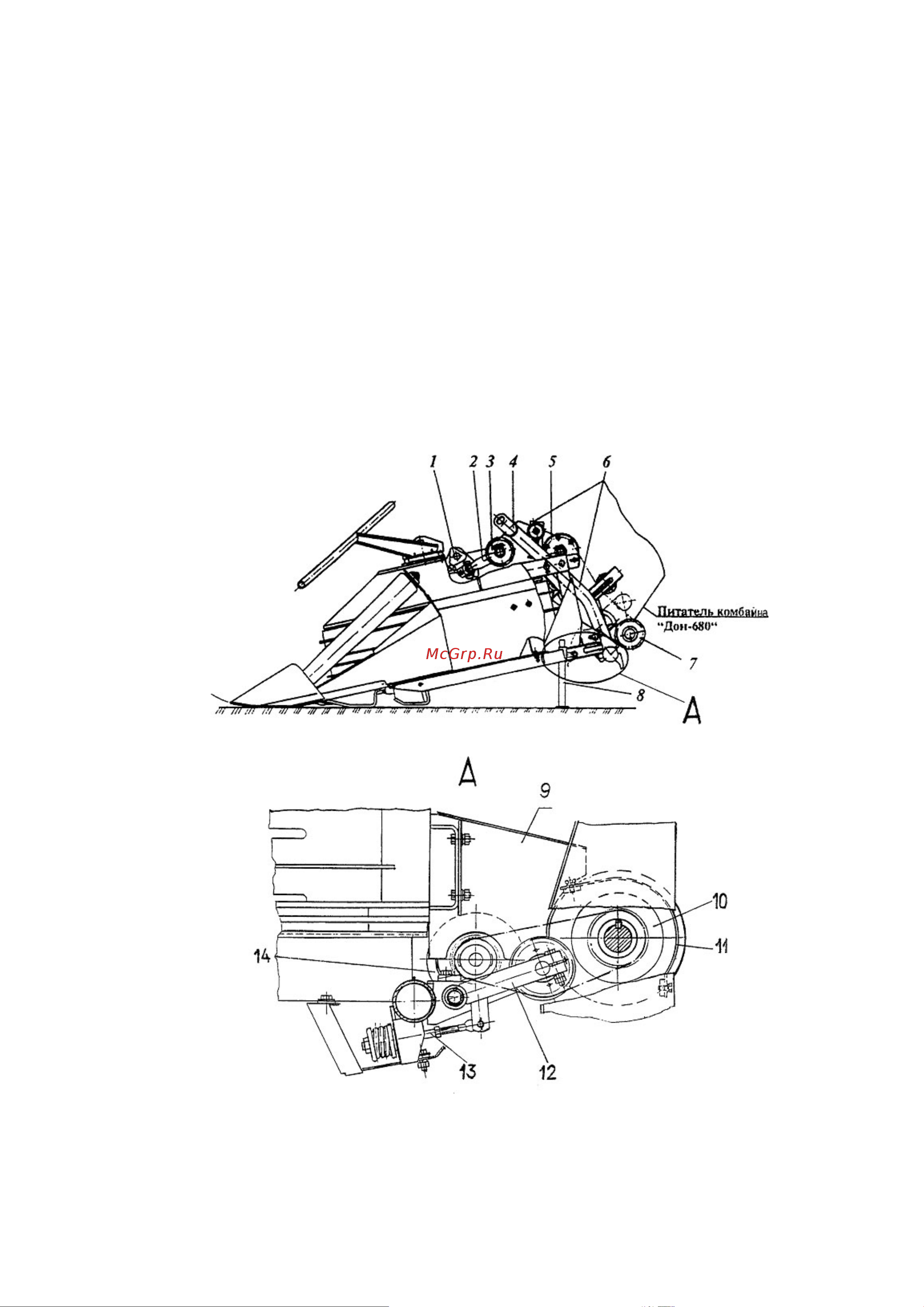

1-цилиндрический редуктор;2-вал карданный;3-контрпривод;4-труба верхняя;5-муфта фрик-

ционная;6-рама проставки;7-блок звездочек;8-опора;9,11-щитки;10-битер;12-рычаг;13-механизм на-

тяжения;14-валец

Рисунок 2.7 Жатка роторная (вид слева)
