2.2.2 Технологический процесс работы комбайна с навешенными приспособ-

лениями

2.2.2.1 Роторная жатка

Роторная жатка производит сплошной срез стеблей кукурузы (или других вы-

сокостебельных культур) вращающимися ножами. С помощью зубцов вращающихся

навстречу друг другу барабанов стебли срезанной массы наклоняются в горизон-

тальное положение и подводятся к вальцам приемного окна проставки, которые пе

ремещают массу в камеру питающего аппарата 10 (рисунок 2.8). Срезанная масса за-

хватывается вальцами питающего аппарата (тремя нижними и двумя подпружинен-

ными верхними, являющимися механизмом подпрессовки), уплотняется и подается

на противорежущий брус к ножам измельчающего барабана. Барабаном измельчаю-

щего аппарата 2 масса измельчается и сбрасывается в конфузор 8, откуда, подхва-

тываемая лопастями ускорителя 9, направляется

через поворотное устройство 3 в

силосопровод 5. По силосопроводу измельченная масса подается в движущееся ря-

дом или прицепленное к комбайну сзади транспортное средство. С помощью козырь-

ка 6 силосопровода осуществляется изменение направления движения потока из-

мельченной массы для обеспечения равномерного заполнения транспортного сред-

ства, а поворотное устройство обеспечивает выгрузку в транспортное средство, на-

ходящееся справа или слева, или в прицепную тележку сзади.

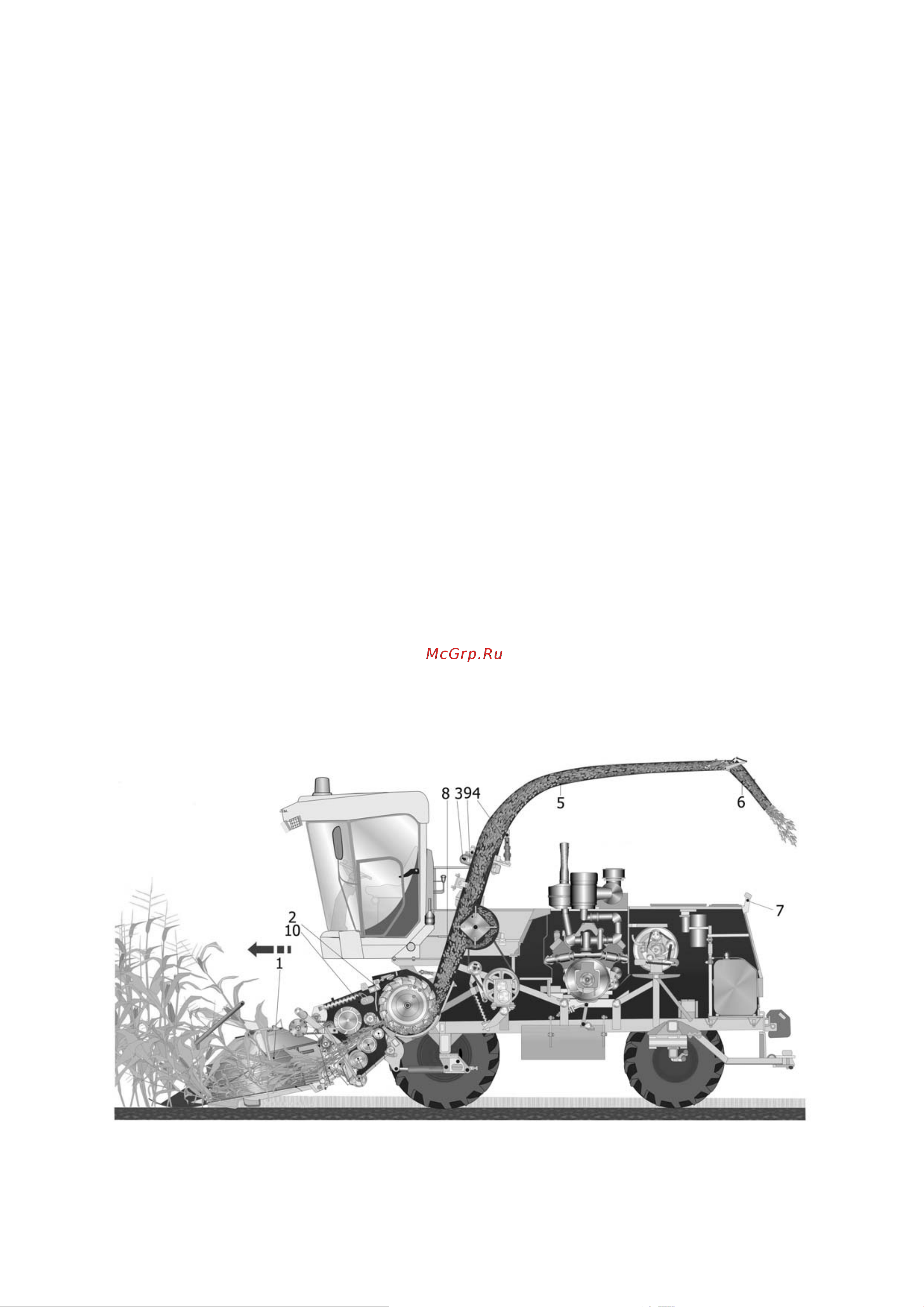

1-роторная жатка (или травяная жатка, или платформа-подборщик, или подборщик); 2-измельчающий

аппарат; 3-поворотное устройство; 4-гидроцилиндр; 5-силосопровод; 6-козырек; 7-опора силосопро-

вода; 8-конфузор; 9-ускоритель; 10-питающий аппарат

Рисунок 2.8
