2.2.2.2 Травяная жатка

При скашивании растений травяной жаткой мотовило 1 (рисунок 2.9) подводит

порцию стеблей к режущему аппарату 3. Срезанные стебли транспортируются шне-

ком 2 к битеру проставки, который подает массу в камеру питающего аппарата ком-

байна.

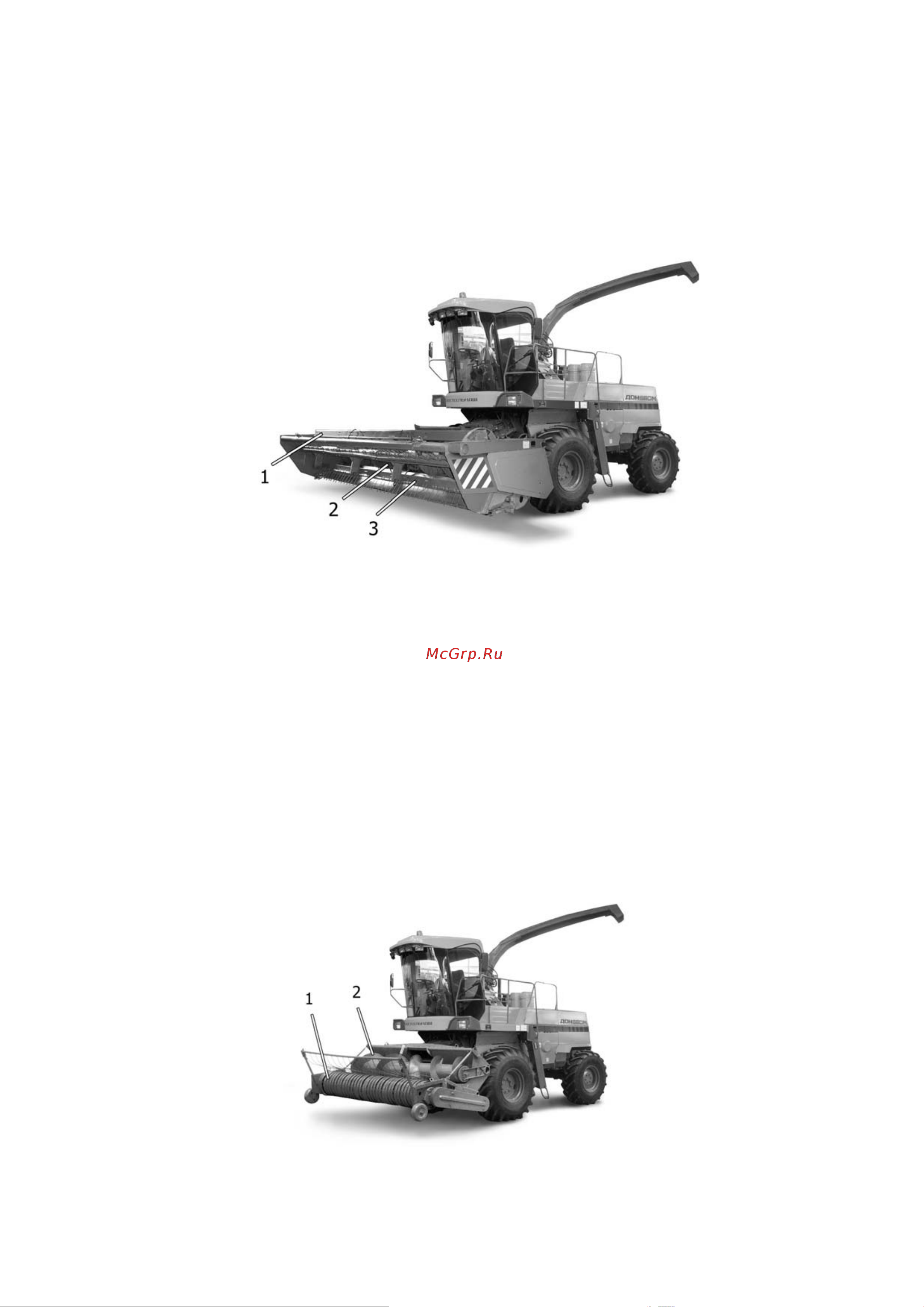

1-мотовило; 2-шнек;3-режущий аппарат

Рисунок 2.9

2.2.2.3 Платформа-подборщик МСМ-100.72 (подборщик)

При поступательном движении комбайна с платформой-подборщиком МСМ-

100.72 (подборщиком) масса непосредственно из валка поднимается вращающимися

пальцами барабанного подбирающего механизма 1 (рисунок 2.10) и сбрасывается на

платформу подборщика к шнеку 2, который транспортирует массу к приемному окну

подборщика и пальчиковым механизмом шнека подает в камеру питающего аппара-

та.

Рычажная система подвески шнека позволяет подбирать валки различной толщи-

ны.

1- подбирающий механизм; 2- шнек

Рисунок 2.10
