4.3 Управление тормозами и блокировкой коробки диапазонов

Педали тормозов и блокировки коробки диапазонов установлены в блоке, за-

крепленном под настилом кабины. Педали тормозов 2, 5 (рисунок 4.13) расположены

справа от рулевой колонки, педаль блокировки коробки диапазонов 1 - слева. Пе-

даль правого тормоза 5 имеет защелку 3 для блокировки педалей. Нормальное по-

ложение педалей тормозов - сблокированное. Положение педали по высоте регули-

руется вилкой главного тормозного гидроцилиндра 7. При полностью выдвинутом

толкателе главного тормозного цилиндра ограничительная пластина стойки педали

должна отстоять от настила площадки оператора на 10-15 мм. Одновременное воз-

действие на тормоза обеспечивается регулятором давления.

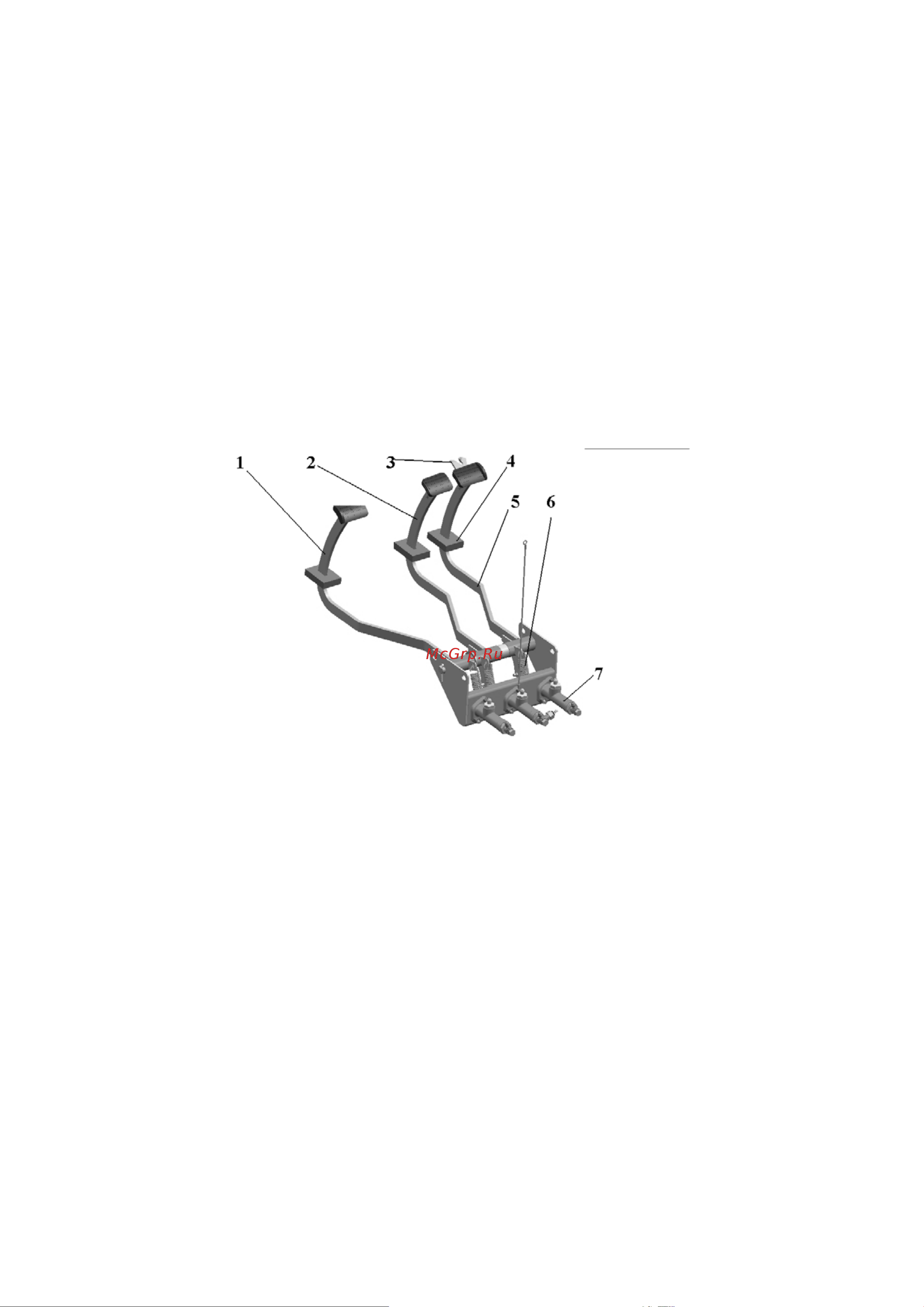

1–педаль блокировки коробки диапазонов; 2–педаль левого тормоза; 3–защелка; 4–уплотнение; 5–

педаль правого тормоза; 6–пружина; 7–главный тормозной цилиндр

Рисунок 4.13– Управление тормозами

4.4 Управление стояночным тормозом

В соответствии с рисунком 4.14 стояночный тормоз состоит из рычага 2 со

встроенным механизмом управления собачкой-защелкой 8, тягой привода собачки с

подпружиненной кнопкой 1 управления собачки, одного или двух тросов дистанци-

онного действия 11 в зависимости от конструкции ведущего моста и установлен

справа от механизатора.

При установке комбайна на стояночный тормоз необходимо, выжав сблокиро-

ванные педали тормозов, переместить рычаг 2 в направлении «вверх-назад» с уси-

лием примерно 350 Н (35 кгс).

Для снятия комбайна со стояночного тормоза необходимо, выжав сблокиро-

ванные педали тормозов, нажать кнопку 1 и переместить рычаг вперед до отказа.
