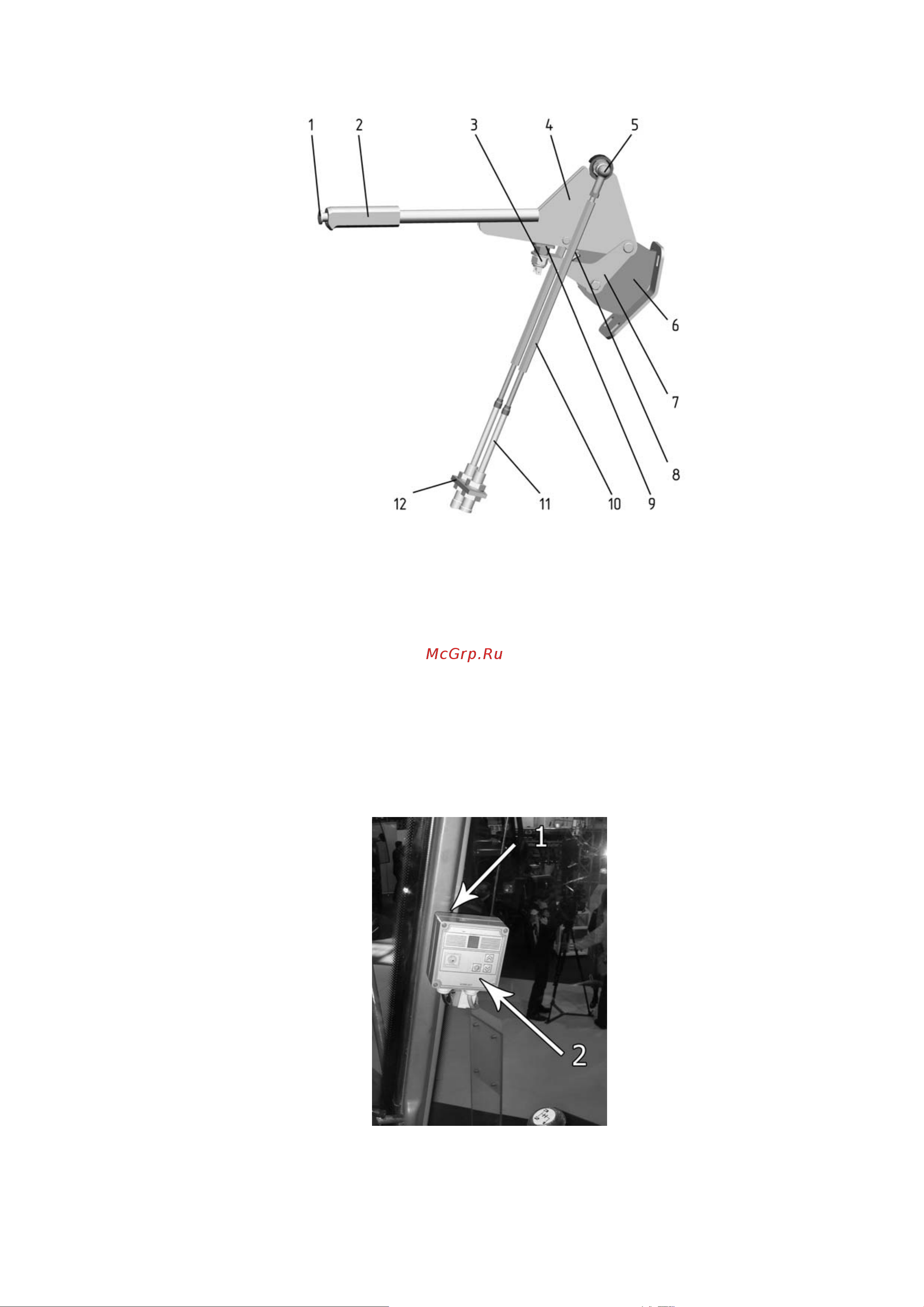

1–кнопка; 2-рычаг; 3-выключатель сигнализатора контроля положения рычага стояночного тормоза; 4

– щека; 5 – шарнир; 6 – сектор; 7 - кронштейн; 8- собачка-защелка; 9 – упор; 10 – удлинитель; 11 –

трос дистанционного управления; 12 - кронштейн.

Рисунок 4.14–Стояночный тормоз

4.5 Управление металлодетектором

В кабине, на левой стойки кабины, расположен блок управления метал-

лодетектором (рисунок 4.15). Правила пользования металлодетектором находятся в

самостоятельной инструкции, прилагаемой к комплекту документации к комбайну.

1–кронштейн; 2–блок управления металлодетектором.

Рисунок 4.15 – Блок управления металлодетектором
