БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ (БОКОВЫЕ -
ОКОННЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ)
Чтобы увеличить эффективность защиты
пассажиров в случае бокового
столкновения автомобиль оборудован
боковыми передними подушками
безопасности для защиты таза, груди и
спины (Side Bag) со стороны водителя
и пассажира, а также подушками
безопасности для защиты головы
передних и задних пассажиров (Window
Bag).
Несрабатывание боковых подушек
безопасности при других типах ДТП
(лобовое столкновение, удар сзади,
опрокидывание и т.д.) не является
показателем неисправности системы.
ПЕРЕДНИЕ БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ (SIDE BAG)

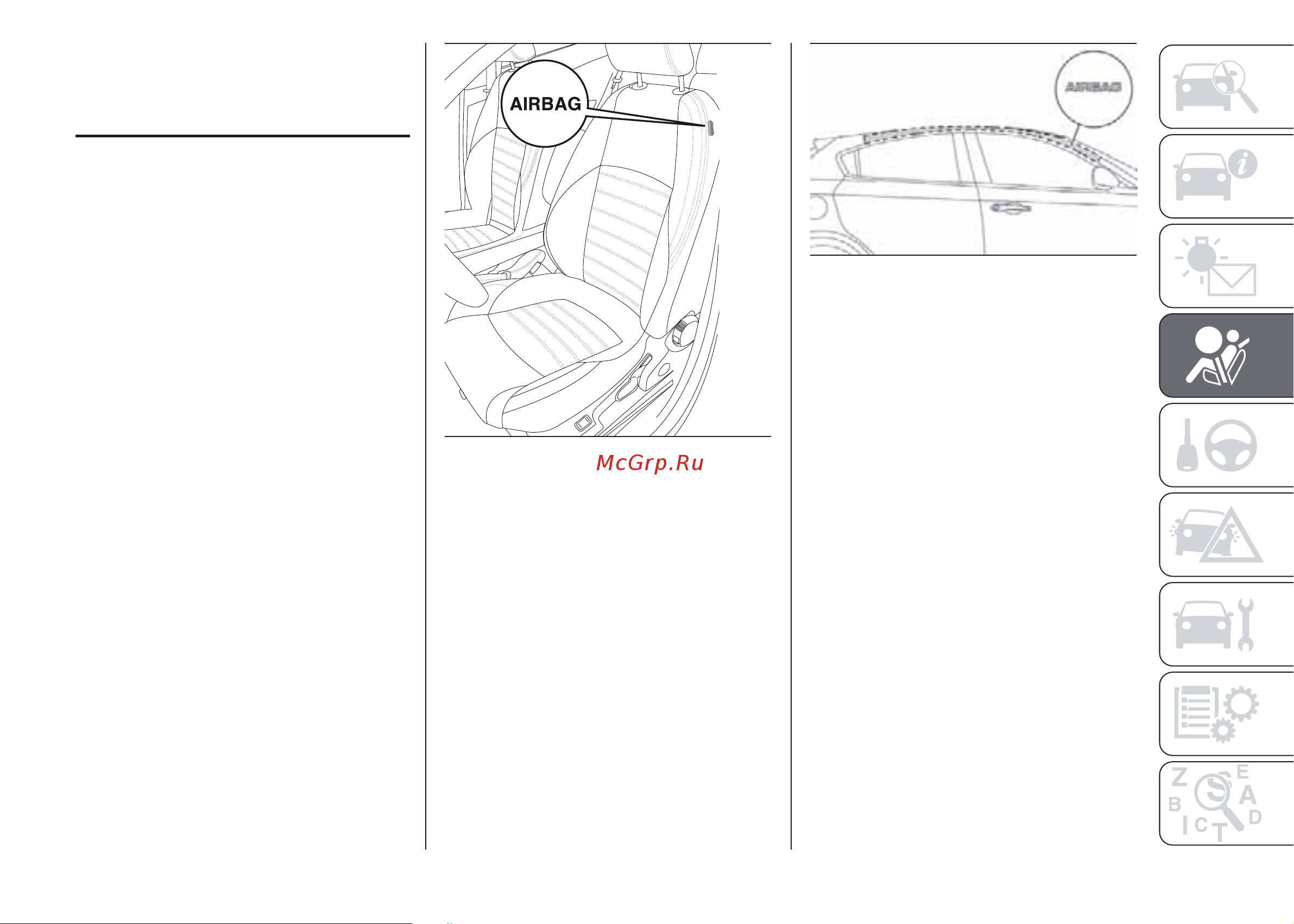

Система безопасности включает два типа
подушек, расположенных в спинке
передних сидений РИС. 124, которые
защищают грудную клетку и таз и спину
находящихся в машине людей в случае
бокового удара автомобиля средней-
высокой степени тяжести.
БОКОВЫЕ ПОДУШКИ БЕЗОПАСНОСТИ
ДЛЯ ЗАЩИТЫ ГОЛОВЫ (WINDOW BAG)
Состоит из двух подушек типа "шторки",
расположенных под боковой обшивкой
крыши и покрытых специальной
отделкой РИС. 125.
Служит для защиты головы сидящих
впереди и сзади людей в случае
бокового удара за счет большой
площади развертки.
В случае бокового столкновения низкой
степени тяжести активация боковых
подушек безопасности не требуется.
Подушки безопасности не активируются
при боковых столкновениях легкой
степени тяжести, когда достаточно
удерживающего усилия ремней
безопасности. Поэтому пристегиваться
ремнями безопасности нужно всегда.
Наилучшая защита со стороны системы в
случае бокового удара достигается при
правильном положении людей на
сиденьях, что дает оконным подушкам
безопасности возможность раскрыться
должным образом.
ПРЕДУПРЕЖДЕНИЯ
Не мойте сиденья водой или паром под
давлением (вручную или на
автоматических мойках для сидений).
124
A0K0629
125
A0K0035
161
