довательно, защитный кожух диска с расклинивателем
и антиотбрасывателем должен быть снят. Необходимо
использовать соответствующие устройства крепления и
подачи. Установите защитный кожух диска с расклинива-
телем и антиотбрасывателем сразу после окончания вы-
емки продольных пазов.
10.6.2. Фальцевание
Выполняется либо с упором для косого и поперечного
пиления, либо с параллельным упором. Фальцевание
известно
как выпиливание секции угла заготовки по-
перек или вдоль волокон. Фальцевание требует съема
защитного кожуха диска с расклинивателем и антиот-
брасывателем, так как сквозного пропила заготовки нет.
Установите защитный кожух диска с расклинивателем и
антиотбрасывателем сразу после окончания операции
фальцевания.
10.7. Пиление деталей большого размера
При пилении длинных деталей или больших панелей
всегда необходимо поддерживать заготовки, а именно, ту
часть, которая не лежит на рабочем столе. Используйте
регулируемые роликовые опоры, см. п. 14. Добавьте ли-
цевые накладки на упор для косого и поперечного пиле-
ния.
10.8. Пиление деталей маленького размера
Надёжное удерживание и подачу заготовки производите
только толкателями.
11. ПИЛЕНИЕ
11.1. Подготовка к работе (Рис. 2, 3)
11.1.1. К работе с пилой допускаются операторы, подго-
товленные и имеющие опыт работы с пильными дерево-
обрабатывающими машинами. Приступая к выполнению
намеченной операции на пиле, изучите руководство по
эксплуатации и устройство станка, чётко изучите назна-
чение каждого органа управления и технику безопасно-
сти работы с пильными деревообрабатывающими маши-
нами.
11.1.2. Перед выполнением намеченной операции изучи-
те методы и режимы предполагаемой обработки, получи-
те информацию в соответствующих учебных и справоч-
ных пособиях или у квалифицированного специалиста.
11.1.3. При обработке заготовки не превышайте макси-
мальные возможности пилы. В качестве заготовок ис-
пользуйте древесину влажностью не более 15%.
11.1.4. Перед включением пилы убедитесь в том, что:
- пила надёжно закреплена на основании, все узлы и ме-
ханизмы пилы комплектны и находятся в закреплённом и
рабочем состоянии;
- на рабочем столе (6) нет посторонних предметов: вето-
ши, заготовок, опилок, толкателя, ключей и т.п.;
- вспомогательное оборудование, используемое в рабо-
чем цикле (параллельный упор, упор для косого и по-
перечного пиления и т.д.), находятся в закрепленном по-
ложении;
- узел защитного кожуха с расклинивателем и антиотбра-
сывателем не мешает свободному вращению пильного
диска (17).
11.1.5. Перед выполнением работ подсоедините пылесос
для сбора стружки и древесной пыли (см. п. 15) к щитку с
патрубком пылесборника (23).
11.2. Включение (Рис. 17)
11.2.1. Вставьте электрическую вилку шнура питания (16)
в розетку сети напряжением 220 В.
11.2.2. Для включения пилы нажмите на зелёную кнопку
(43) магнитного пускателя (44).
11.2.3. Для выключения пилы нажмите на красную кнопку
(45) магнитного пускателя (44).
11.3. Пиление (Рис. 2, 3)
Во время работы оператор должен использовать за-
щитные устройства пилы. Запрещается демонтиро-
вать защитные устройства, предусмотренные кон-
струкцией пилы.
Перед выполнением окончательной или ответствен-
ной обработки заготовки регулировки и установки
пилы производите по результатам инструментально-
го измерения опытных образцов из обрезков загото-
вок того же материала.
11.3.1. После включения пилы подождите, чтобы пиль-
ный диск (17) развил максимальную скорость вращения
до начала пиления.
11.3.2. После каждой новой регулировки пилы рекомен-
дуется выполнить пробное пиление с целью проверки
правильности установки размеров.
11.3.3. Одна сторона обрабатываемой заготовки при-
жимается к параллельному упору (10), а вторая сторо-
на находится на поверхности рабочего стола (6). Рукой
(пальцы вместе) прижмите заготовку и толкайте ее вдоль
направляющей планки к пильному диску (17). Скорость
подачи заготовки обеспечивается ручным усилием опе-
ратора, при этом учитывайте глубины пиления, степень
влажности, плотности и однородности древесины.
11.3.4. Защитный кожух пильного диска (17) всегда дол-
жен быть в рабочем состоянии и закрывать пильный диск
(17).
11.3.5. При выполнении пиления оператор должен нахо-
диться сбоку от линии распиловки.
11.3.6. Обеспечивайте опору для длинных заготовок, что-
бы предотвратить провисание в конце распиловки (на-
пример, используйте роликовую опору).
11.3.7. Используйте толкатель или толкающий брусок для

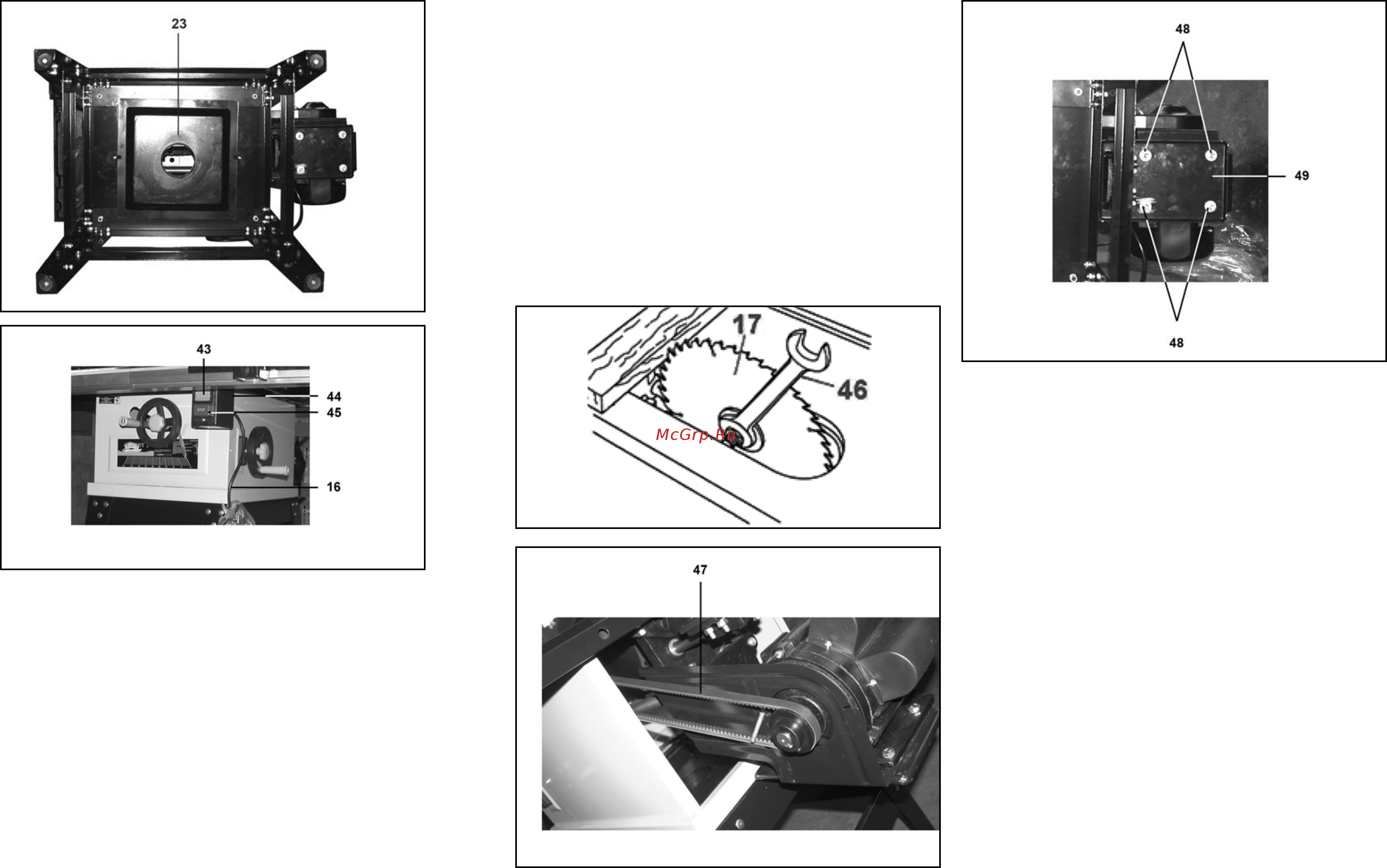

Рис. 16
Рис. 17
13
подачи заготовки, если без толкателя руки оператора при-
ближаются к пильному диску (17) ближе, чем на 125 мм.
11.3.8. Всегда проталкивайте обрабатываемую заготовку
до расклинивателя.
11.3.9. Выключите пилу. Оставляйте заготовки и обрезки
на рабочем столе (6) до полной остановки пильного дис-
ка (17).
ПРЕДУПРЕЖДЕНИЕ: После окончания работ, отклю-
чите пилу от сети. Если диск под
наклоном, установи-
те его в вертикальное положение, опустите пильный
диск ниже поверхности рабочего стола.
12. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ВНИМАНИЕ:
Перед началом любых ремонтных и сервисных ра-
вого пильного диска (17) используйте деревянный бру-
сок.
12.2. Замена ремня передачи
Отключите пилу от сети электропитания. Для замены или
натяжения ремня (47) снимите кожух ремня (19), Рис. 3.
Ослабьте болты крепления (48). Переместите электродви-
гатель (18) в направлении пильного диска (17). Снимите
и осмотрите ремень (47), при необходимости замените.
Перед установкой ремня (47) очистите шкивы шпинделя
и электродвигателя (18). Установите и натяните новый
ремень (47). Положение электродвигателя (18) надёжно
зафиксируйте четырьмя болтами (48) на плите (49). Чрез-
мерное натяжение ремня (17) приведёт к преждевремен-
ному его износу, а слабое натяжение к его проскальзыва-
нию на шкивах. Натяжение нового ремня (47) в первые 50
часов проверяйте не реже 8 часов работы.
12.3. Обслуживание
12.3.1. Содержите пилу и рабочее место в чистоте. Не
допускайте накапливание пыли, опилок и посторонних
предметов на пиле и внутри корпуса. Освобождайте все
трущиеся узлы и детали от пыли, опилок и посторонних
предметов. Периодически очищайте пилу сжатым возду-
хом.
12.3.2. Заменяйте изношенные детали по мере необходи-
мости. Электрические шнуры, в случае износа, повреж-
дения заменяйте немедленно.
12.3.3. Пилу всегда проверяйте перед работой. Все не-
исправности должны быть устранены и регулировки вы-
полнены. Проверьте плавность работы всех узлов и де-
талей.
12.3.4. После окончания работы удалите опилки с пилы
и тщательно очистите все поверхности. Рабочие поверх-
ности должны быть сухими, слегка смазаны маслом.
12.3.5. Останавливайте пилу, проверяйте состояние кре-
пления и положения всех сопрягаемых деталей, узлов и
механизмов после 50 часов наработки.
12.3.6. Для смазки поверхностей пилы применяйте ма-
шинное масло. Для смазки ходовых винтов применяйте
густую смазку типа ЛИТОЛ.
бот убедитесь, что пила отключена от сети.
12.1. Замена пильного диска
12.1.1. При пилении заготовок разной твёрдости или по
мере затупления режущей кромки напаек до радиуса 0,2
мм необходимо заменить или заточить пильный диск (17).
12.1.2. Отключите пилу от сети электропитания. Опусти-
те максимально вниз пильный диск (17). Демонтируйте
вставку (36), Рис.13,15. Поднимите максимально вверх
пильный диск (17). Удерживая пильный диск (17) при по-
мощи деревянного бруска, аккуратно скрутите гайку клю-
чом (46). Снимите фланец и пильный диск (17). С учётом
направления вращения шпинделя установите и надежно
закрепите новой пильный диск (17). При закреплении но-
Рис. 18
Рис. 19
Рис. 20
