Энкор Корвет-13 10213 [11/12] Код для заказа

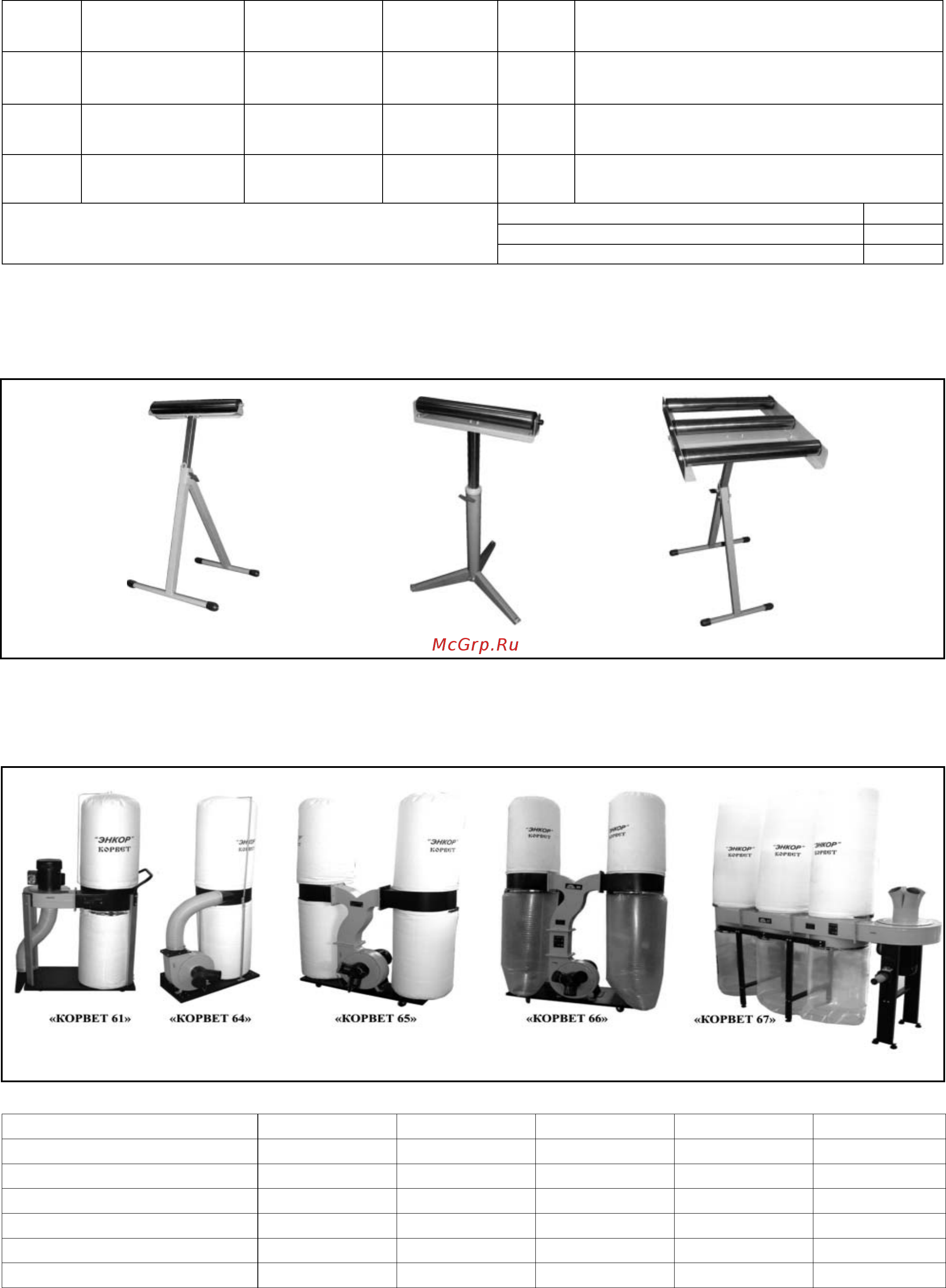

Рис. 21

13. РЕКОМЕНДУЕМЫЕ ПИЛЬНЫЕ ДИСКИ «АТАКА» С ТВЕРДОСПЛАВНЫМИ ПЛАСТИНАМИ

Пильные диски изготовлены из высококачественной стали, что обеспечивает их долгий ресурс и высокое качество

пиления. Пильные диски предназначены для пиления твердых и мягких пород древесины, ДСП, пластиков, лами-

ната и алюминиевых профилей.

Код

Внешний

диаметр (мм)

Внутренняя

посадка (мм)

Число

зубьев (Z)

Форма

зуба

Применение

7405 250 30 40 К

Черновое пиление древесины мягких и твердых

пород

12820 255 30 32 К

Черновое пиление древесины мягких и твердых

пород

7460 255 30 100 ТП

Пиление алюминиевых профилей, пластика,

MDF, различных плит, в том числе, с покрытием

Форма зуба

косой переменный К

трапециевидный Т

плоский П

Таблица А1.

«КОРВЕТ 61» «КОРВЕТ 64» «КОРВЕТ 65» «КОРВЕТ 66» «КОРВЕТ 67»

Напряжение питания

220 В, 50 Гц 220 В, 50 Гц 220 В, 50 Гц 380 В, 50 Гц 380 В, 50 Гц

Потребляемая мощность

750 Вт 1500 Вт 2200 Вт 3750 Вт 3750 Вт

Расход воздуха

14,2 м

/мин 42,6 м

/мин 62,3 м

/мин 70,82 м

/мин 76 м

/мин

Объём пылесборника

0,057м

0,153м

0,307м

0,43м

0,57м

Объём фильтра

0,057м

0,153м

0,307м

0,43м

0,57м

Код для заказа

10261 10264 10265 10266 10267

14. ОПОРА РОЛИКОВАЯ

Для создания удобства при работе с дисковой пилой рекомендуем приобрести опору роликовую (Рис. 21), которая

облегчит работу с заготовками большой длины как при подаче заготовки на обработку, так и передаче готового из-

делия после обработки.

15. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ

Для сбора стружки и древесной пыли при работе деревообрабатывающих машин модели «КОРВЕТ», рекомендуем

использовать пылесосы модели «КОРВЕТ» различных модификаций (Рис.22-24), которые обеспечат надлежащие

условия работы и сохранят ваше здоровье.

Рис. 22

Рис. 23

Рис. 24

Код для заказа: 29942Код для заказа: 29941Код для заказа: 29940

45°. Эти стопоры позволяют оператору устанавливать

диск под углом 90° и 45° быстро и точно.

9.5. Регулировка упора для косого и поперечного пи-

ления (Рис. 2, 3, 11,12)

9.5.1. Упор для косого и поперечного пиления (9), постав-

ляемый с пилой, оборудован регулировочными болтами

(30) для фиксированных положений с углами 90 и 45°

справа и слева и штифтом (31).

9.5.2. Корректировку положений регулировочных

болтов

(30) производите по результатам инструментальных из-

мерений пробных пилений заготовок на заданный угол

при утопленном штифте (31). После необходимых ре-

зультатов пробных пилений надёжно зафиксируйте поло-

жение регулировочных болтов (30).

9.5.3. При выполнении пиления с другими углами необхо-

димо вытянуть штифт (31). Перед выполнением точных

ответственных работ необходимо выполнить пробное

пиление на обрезках заготовок, при необходимости про-

извести корректировку угла установки упора для косого и

поперечного пиления (9).

9.5.4. Перед выполнением любого пиления ручкой (8) не-

обходимо надёжно зафиксировать выбранное положение

упора для косого и поперечного пиления (9).

9.5.5. В зависимости от выполнения пиления и удобства

оператора устанавливайте направляющую (32) упора

для косого и поперечного пиления (9) в Т – образный паз

рабочего стола (6) с правой или левой стороны пильного

диска (17).

9.5.6. При выполнении пиления необходимо надёжно

удерживать заготовку ровной поверхностью плотно при-

жатую к упору для косого и поперечного пиления (9) и по-

верхности рабочего стола (6).

9.6. Регулировка параллельного упора (Рис.2, 9)

9.6.1. Переведите ручку фиксации параллельного упора

(13) в верхнее положение.

9.6.2. По шкале передней направляющей (12) и указате-

лю (28) установите параллельный упор (10) в выбранное

значение ширины пиления, положение зафиксируйте пе-

ремещением ручку фиксации параллельного упора (13) в

нижнее положение.

9.6.3. Выполните пробное пиление, произведите инстру-

ментальное измерение результата пиления. При необхо-

димости произведите корректировку положения указате-

ля (28), для чего ослабьте винты крепления, установите

указатель (28) на фактический размер заготовки по шка-

ле передней направляющей (12), закрепите положение

указателя (28).

Для сохранения точности содержите в чистоте направля-

ющие параллельного упора, по которым перемещается

узел параллельного упора.

ПРЕДУПРЕЖДЕНИЕ:

Для собственной безопасности всегда соблюдайте сле-

дующие меры предосторожности:

Никогда не производите пиление без использования упо-

ра для косого и поперечного пиления (9) или параллель-

ного упора (10).

Никогда не производите пиление без узла защитного ко-

жуха с расклинивателем и антиотбрасывателем (7), т.к.

пильный диск (17) может заклинить в распиле и вызвать

отдачу.

Всегда фиксируйте параллельный упор (10) при исполь-

зовании.

Снимайте параллельный упор (10) с рабочего стола (6),

когда используете упор для косого и поперечного пиле-

ния (9).

Снимайте упор

для косого и поперечного пиления (9) с

рабочего стола (6) при использовании параллельного

упора (10).

При выключенной пиле периодически проверяйте пра-

вильную работу антиотбрасывателя, при необходимости

очищайте щёткой от древесной пыли и стружки. При пи-

лении заготовок устанавливайте высоту пильного диска

(17) не более 3мм выше толщины заготовки. Толщина за-

готовки должна быть не

менее 1,5 шага зубьев (расстоя-

ния между ближайшими зубьями) пильного диска (17).

Держите руки на безопасном расстоянии от пильного дис-

ка, при подаче заготовки пользуйтесь толкателем (Ж), см.

раздел комплектность.

При распиловке длинных заготовок применяйте дополни-

тельные опоры, см. пункт 14.

10. ТИПЫ ОПЕРАЦИЙ

ПРЕДУПРЕЖДЕНИЕ: Не пытайтесь пилить покоро-

бленную заготовку.

10.1. Поперечное пиление

Выполняется при установленном на 00 упоре для косого

и поперечного пиления. Поперечное пиление – это пиле-

ние поперек волокон под углом 90°.

10.2. Наклонное пиление

Выполняется с использованием упора для косого и по-

перечного пиления точно так же, как поперечное пиле-

ние, за исключением того, что заготовка распиливается

не под углом 90 градусов, а под другим углом с плоской

стороной

10.3. Комбинированное пиление под углом

Выполняется с применением упора для косого и попереч-

ного пиления и является комбинацией пиления под углом

и наклонного пиления. Пиление делается под любым

углом, кроме 90° , с обоих краев и плоской стороны за-

готовки.

10.4. Продольное пиление

Выполняется с параллельным упором, и заготовка распи-

ливается вдоль волокон. Установите параллельный упор

на желаемую ширину продольного пиления и зафикси-

руйте его в этой позиции.

10.5. Наклонное продольное пиление

Выполняется с параллельным упором, также как про-

дольное пиление. Однако, пильный диск установлен под

углом, кроме 90°.

10.6. Несквозное пиление заготовки

Выполняется с параллельным упором или с упором для

косого и поперечного пиления. Пиление производится не

по всей толщине заготовки, на всю длину или на опреде-

лённую длину заготовки.

ПРЕДУПРЕЖДЕНИЕ: При несквозном пилении заго-

товки возникает необходимость убрать узел защит-

ного кожуха с расклинивателем и антиотбрасывате-

лем, при этом будьте крайне внимательны, заготовку

подавайте и прижимайте к рабочему столу при помо-

щи дополнительных приспособлений (толкателей),

обеспечивающих надёжное удержание заготовки на

безопасном расстоянии рук от пильного диска.

ПРЕДУПРЕЖДЕНИЕ: После окончания пиления заго-

товки определенного размера, фальцевания и пропи-

лу пазов, сразу же установите узел защитного кожуха

с расклинивателем и антиотбрасывателем.

10.6.1. Выемка продольных пазов

Выполняется с параллельным упором и представляет

собой выемку продольных пазов вдоль волокон. Такое

пиление не требует сквозного пропила материала. Сле-
