10
упора для косого и поперечного пиления (8).
8.4.3. В зависимости от предстоящей операции установи-
те упор для косого и поперечного пиления (9) в паз рабо-
чего стола (6) слева или справа от пильного диска (17),
Рис. 2,3.
8.5. Установка узла защитного кожуха диска с раскли-
нивателем и антиотбрасывателем (Рис. 13 - 15)
8.5.1. Аккуратно снимите пластмассовую вставку (36), ра-
бочего стола
(6).
8.5.2. Установите и закрепите болтовыми соединениями
(35, 41) узел защитного кожуха с расклинивателем и ан-
тиотбрасывателем (7) на кронштейне (38).
8.5.3. После проверки и регулировки (см. пункт 9.1) по-
ложения узла защитного кожуха с расклинивателем и
антиотбрасывателем (7) аккуратно установите на место
вставку (36).
ВНИМАНИЕ: Убедитесь, что антиотбрасыватель
имеют пружинную нагрузку, прижимающую их к по-
верхности стола. Антиотбрасыватель должен авто-
матически возвращаться к поверхности стола после
подъема.
9. РЕГУЛИРОВКИ
9.1. Регулировка узла защитного кожуха диска с рас-

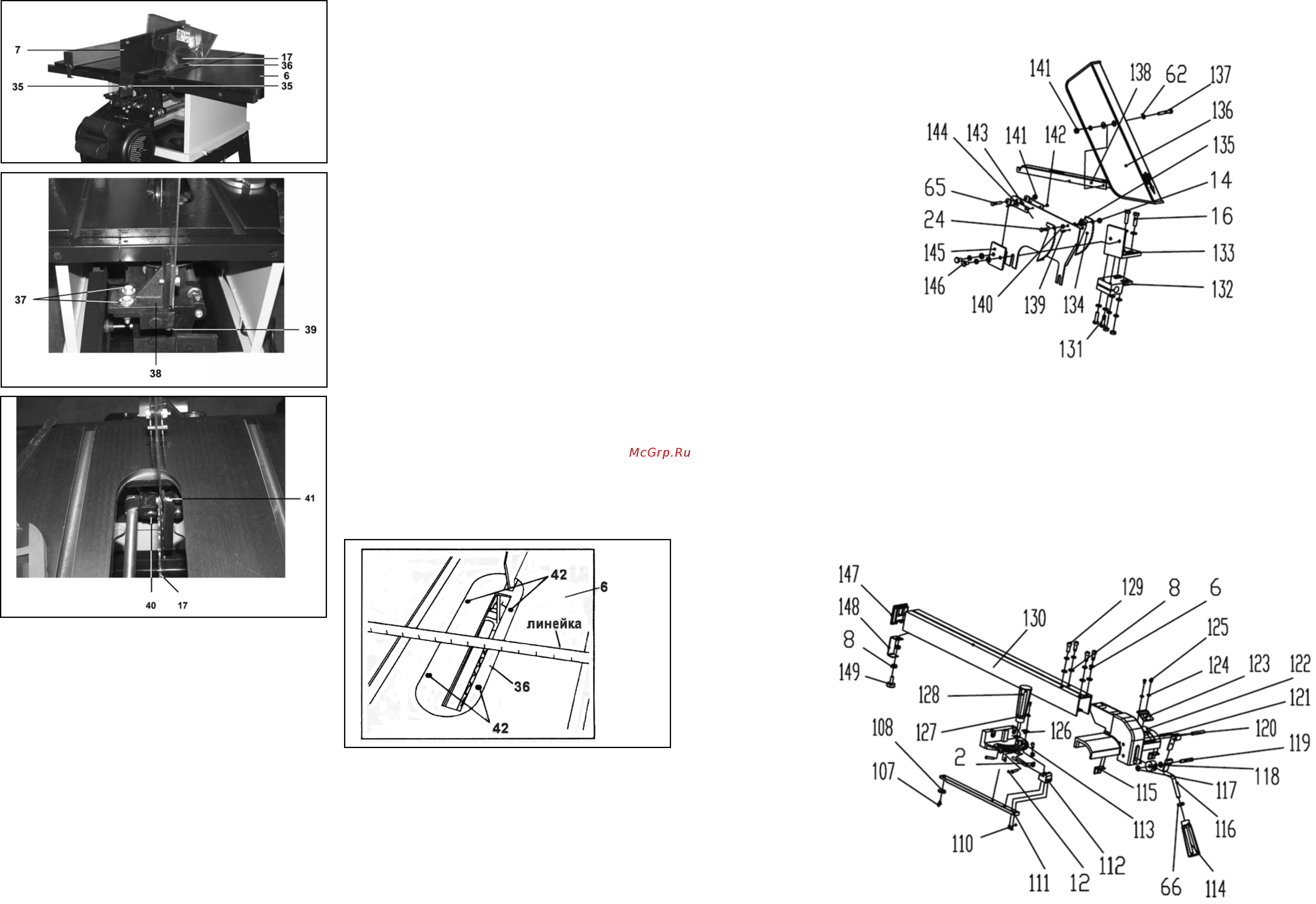

Рис. 13
Рис. 14
Рис. 15
клинивателем и антиотбрасывателем (Рис. 2,3, 13 -
15)
ПРИМЕЧАНИЕ: Расклиниватель должен быть парал-
лелен пильному диску (17) и находиться в середине
распила, выполненного пильным диском (17). Рас-
клиниватель должен всегда быть точно в плоскости
пильного диска (17). Если этого нет, то он будет ме-
шать заготовке, не говоря о том, что станет причиной
плохой и небезопасной работы.
9.1.1. Маховиком (4) поднимите пильный диск (17) на
полную высоту. Маховиком (14) установите угол наклона
диска (14) на 90°. Используйте угольник (не комплекту-
ется) для того, чтобы убедиться, что пильный диск (17)
перпендикулярен рабочему столу (6). С помощью линей-
ки (не комплектуется) проверьте и убедитесь, что раскли-
ниватель находится в одной плоскости с пильным диском
(17).
9.1.2. При необходимости произведите регулировку поло-
жения узла защитного кожуха с расклинивателем и анти-
отбрасывателем (7).
9.1.3. Ослабьте положение болтов (37 и 40), совместите
плоскость расклинивателя с плоскостью пильного диска
(17), надёжно закрепите положение.
9.1.4. При необходимости ослабьте положение болта
(39), установите расстояние между расклинивателем и
пильным диском (17) 3-5мм., надёжно зафиксируйте по-
ложение.
9.2. Проверка вставки рабочего стола (Рис. 15а)
9.2.1. На поверхность рабочего стола (6) установите ли-
нейку (не комплектуется), проверьте положение вставки
(36) относительно рабочего стола (6). Вставка (36) по
всей её длине должна быть в одной плоскости с рабочим
столом (6).
9.2.2. При необходимости произведите регулировку по-
ложения ставки (36) четырьмя регулировочными винтами
(42).
Рис. 15а
9.3. Регулировка высоты диска (Рис. 2, 3, 6)
9.3.1. Высота установки пильного диска (17) производит-
ся вращением маховика (4) на передней стороне пилы.
ВНИМАНИЕ: Для безопасной эксплуатации диск дол-
жен быть поднят только на 3 мм над поверхностью
распиливаемого материала.
9.4. Регулировка наклона диска (Рис. 2, 3, 6)
9.4.1. Пильный диск (17) можно установить под любым
углом наклона между 90° и 45° относительно рабочего
стола (6). Наклон пильного диска (17) устанавливается
маховиком (14) с правой стороны пилы. Угол наклона
пильного диска (17) контролируется указателем (15) по
шкале (3) на передней панели пилы.
Для регулировки наклона поверните маховик на нужный
угол. Пила оборудована конечными стопорами на 90
о
и
15
16. СХЕМА И ДЕТАЛИ СБОРКИ ПИЛЫ МОДЕЛИ «КОРВЕТ 13»
Рис. 25 – Схема сборки узла защитного кожуха диска
Рис. 26 – Схема сборки параллельного упора
