16

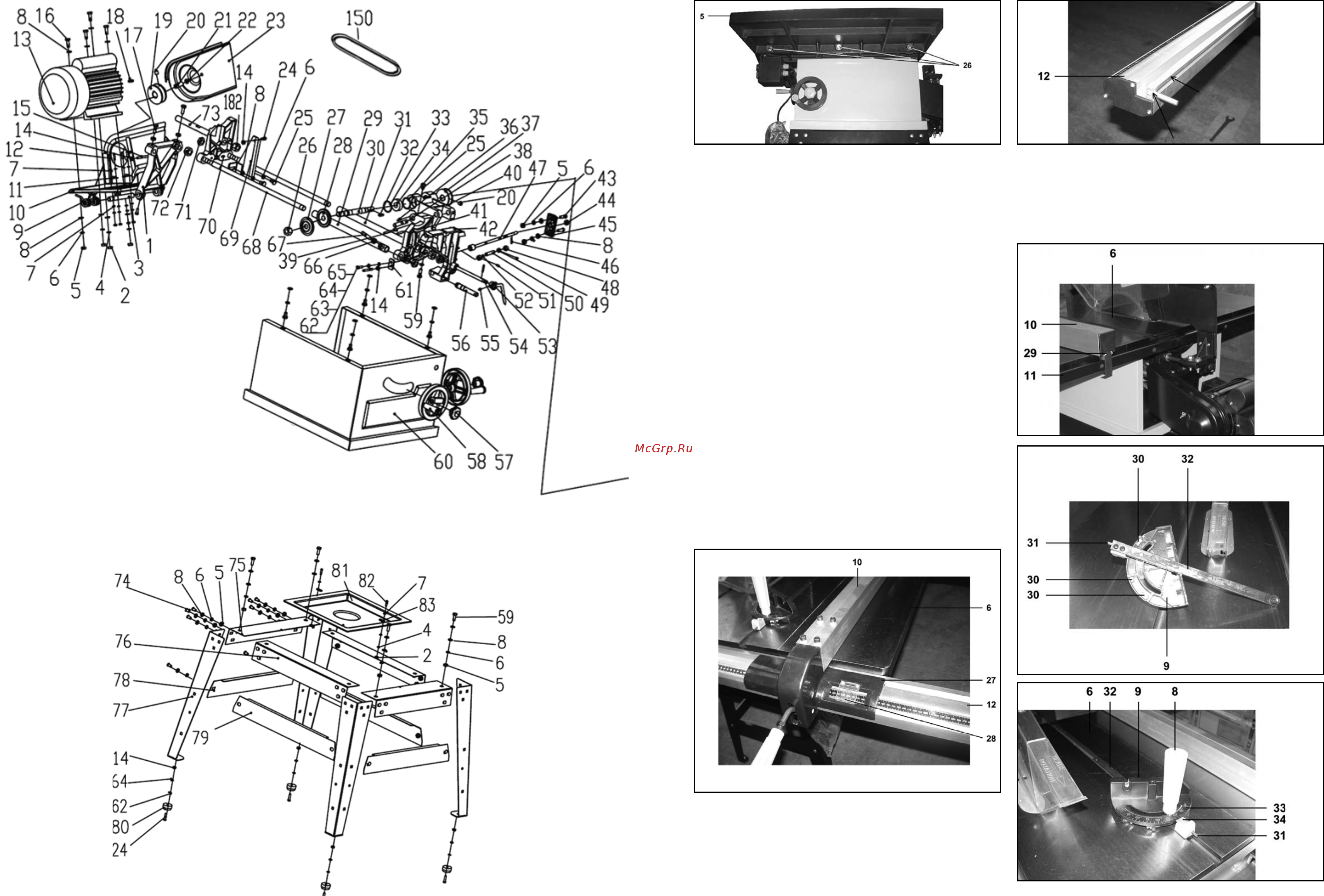

Рис. 27 – Схема пилы
Рис. 28 – Схема сборки основания
9
Рис. 7
Рис. 8
плиты (5).
8.3.2. При помощи правила или т.п. проверьте плоскость
обоих дополнительных плит (5) относительно рабочего
стола (6). При необходимости произведите корректиров-
ку положения дополнительных плит (5). Положение до-
полнительных плит (5) надёжно закрепите болтами (26),
Рис. 26.
Внимание: При установке и корректировке дополнитель-
ных плит (5) запрещается производить удары молотком
или другими металлическими предметами по рабочему
столу (6) или дополнительным плитам (5).
8.3.3. При выполнении пильных работ по параллельному
упору (10) на рабочий стол необходимо установить перед-
нюю и заднюю направляющие (11 и 12), Рис. 2. Передняя
и задняя направляющие (11 и 12) составные и состоят из
двух частей, см. комплектность.
8.3.4. Задняя направляющая (11) устанавливается и за-
крепляется болтовым соединением на торцах рабочего
стола (6) и дополнительных плит (5) со стороны электро-
двигателя (18). Для закрепления задней направляющей
(11) используйте 4 болта с круглой головкой и внутренним
шестигранником, Рис.2, 3.
8.3.5. Передняя направляющая (12) устанавливается и
закрепляется болтовым соединением на торцах рабочего
стола (6) и дополнительных плит (5) со стороны маховика
регулировки подъема пильного диска (4). Шестигранные
головки четырёх болтов устанавливаются в специальный
паз передней направляющей (12), Рис.8.
Рис. 9
8.3.6. Как показано на Рис. 9,10, на рабочем столе (6)
установите параллельный упор (10). Кронштейн (29)
должен быть в зацеплении с задней направляющей (11).
Ручку фиксации параллельного упора (13) поднимите
вверх, Рис.2. Аккуратно установите на переднюю направ-
ляющую (12) опорную пластину (27), она должна плотно
опереться на переднюю направляющую (12).
8.4. Установка упора для косого и поперечного пиле-
ния
8.4.1. Как показано на Рис. 11, 12, соберите и установите
в паз рабочего стола (6) упор для косого и поперечного
пиления (9).
8.4.2.В отверстие направляющей (32) установите штифт
(31) тонкой накатанной частью наружу. Совместите штифт
Рис. 10
направляющей (32) с отверстием упора для косого и по-
перечного пиления (9), положение зафиксируйте ручкой
Рис. 11
Рис. 12
