8

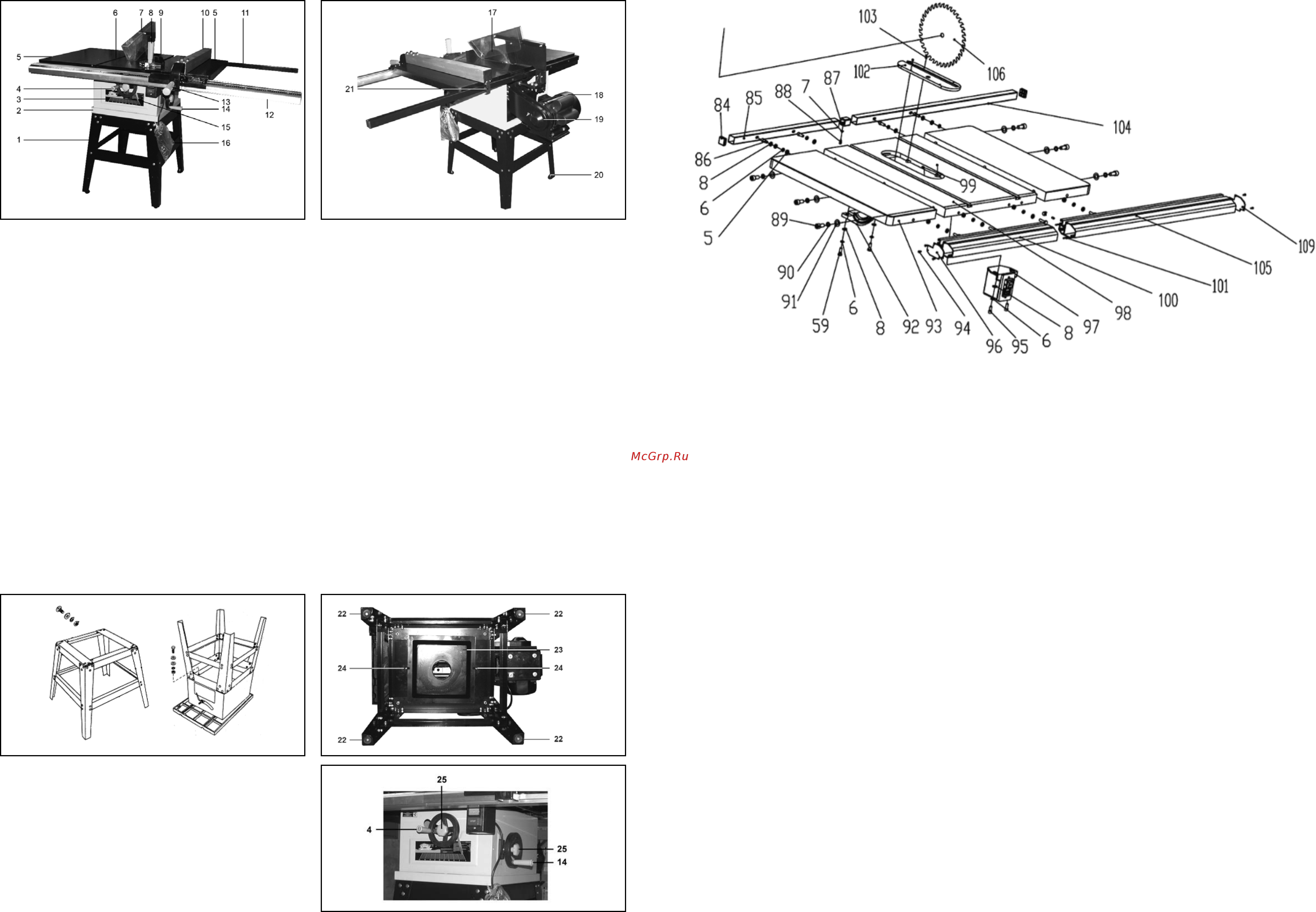

талей (Рис. 2, 3):
1. Основание
2. Корпус пилы
3. Шкала угла наклона пильного диска
4. Маховик регулировки подъема пильного диска
5. Плита дополнительная (удлинитель рабочего стола)
6. Рабочий стол
7. Узел защитного кожуха с расклинивателем и антиот-
брасывателем
8. Ручка упора для косого и поперечного пиления
9. Упор для косого и поперечного пиления
10. Параллельный упор
11. Направляющая задняя
12. Направляющая передняя
13. Ручка фиксации параллельного упора.
14. Маховик установки угла наклона пильного диска
15. Указатель угла наклона пильного диска
16. Шнур питания пилы
17. Пильный диск
18. Электродвигатель
19. Кожух ремня
20. Опора резиновая
21. Скоба параллельного упора
8. СБОРКА ПИЛЫ
ВНИМАНИЕ: Будучи компактной, пила достаточно
Рис. 2
Рис. 3
тяжелая. Поднимайте и перемещайте её вдвоем или
при помощи грузоподъёмных механизмов и приспо-
соблений.
Очистите все детали от транспортировочного кон-
серванта. При выборе места для установки пилы
убедитесь, что помещение достаточно освещено и
что оператор не будет работать в собственной тени.
Пилу необходимо устанавливать на прочном ровном
полу с учётом её веса и обрабатываемой заготовки.
Размещение пилы на ровной поверхности повысит
стабильность и точность сборки и предотвратит по-
ломку литых и деформацию сварных деталей.
8.1. Сборка основания (Рис. 2-5)
8.1.1. Соберите основание как показано на Рис. 4 и схе-
ме сборки, установите и закрепите его на корпусе пилы
при помощи болтов, шайб, пружинных шайб и гаек (см.
комплектность). На стойках основания установите и за-
крепите резиновые опоры (22).
8.1.2. Как показано на Рис. 5 установите и закрепите вин-
тами с планками (24) щиток с патрубком пылесборника
(23).
8.1.3. Удерживая пилу за корпус, аккуратно переверните
и установите пилу на ровную поверхность пола.
8.1.4. Для повышения устойчивости пилы при работе че-
рез отверстия в стойках основания (вместо резиновых
опор) закрепите пилу анкерным соединением к полу.
Рис. 4
Рис. 5
8.2. Установка маховиков (Рис. 6)
8.2.1. Установите маховик (4) регулировки подъема пиль-
ного диска и маховик (14) установки угла наклона пильно-
го диска, совместив их пазы со штифтами валов.
8.2.2. Положение валов надёжно зафиксируйте гайками
маховиков (25).
8.3. Установка дополнительных плит (удлинителей)
рабочего стола и параллельного упора
8.3.1. Как показано на Рис. 7 к торцам рабочего стола (6),
Рис. 2, болтами крепления (26) предварительно (с не-
большим моментом затяжки) закрепите дополнительные
Рис. 6
17
Рис. 29 – Схема сборки рабочего стола
