Глава 3. Установка и подключение системы
3.1. Вниманию установщика!
G Установка и настройка системы требует особых навыков и должна осуществляться
только квалифицированным персоналом.
G Перед тем как сверлить отверстия и крепить компоненты, убедитесь, что не повредите
какие-либо устройства или проводку.
G Провода системы размещайте вдали от движущихся механических частей и органов
управления – таким образом, чтобы в процессе эксплуатации автомобиля они не
мешали водителю, не перегибались и не перетирались.
G Для проверки цепей используйте тестер. Использование светового пробника может
привести к выводу электроники автомобиля из строя.
G Плохая проводка, например, вследствие некачественных соединений, может привести
к ненадежной работе системы и даже выходу ее из строя. Электрические соединения
рекомендуется осуществлять с использованием обжимных соединителей. Для
изоляции соединений используйте изоляционную ленту высокого качества или термо-трубку.
G Установку системы и ее компонентов осуществляйте при снятых предохранителях.
Подачу электропитания осуществляйте только после монтажа всех компонентов.
G Система снабжена функцией турбо-таймера, поэтому во избежание несчастных
случаев и материального ущерба, следуйте инструкции, после установки тщательно
проверьте функционирование системы. Не передавайте автомобиль владельцу,
пока не убедитесь, что работа турбо-таймера прерывается при открывании двери,
капота или багажника.

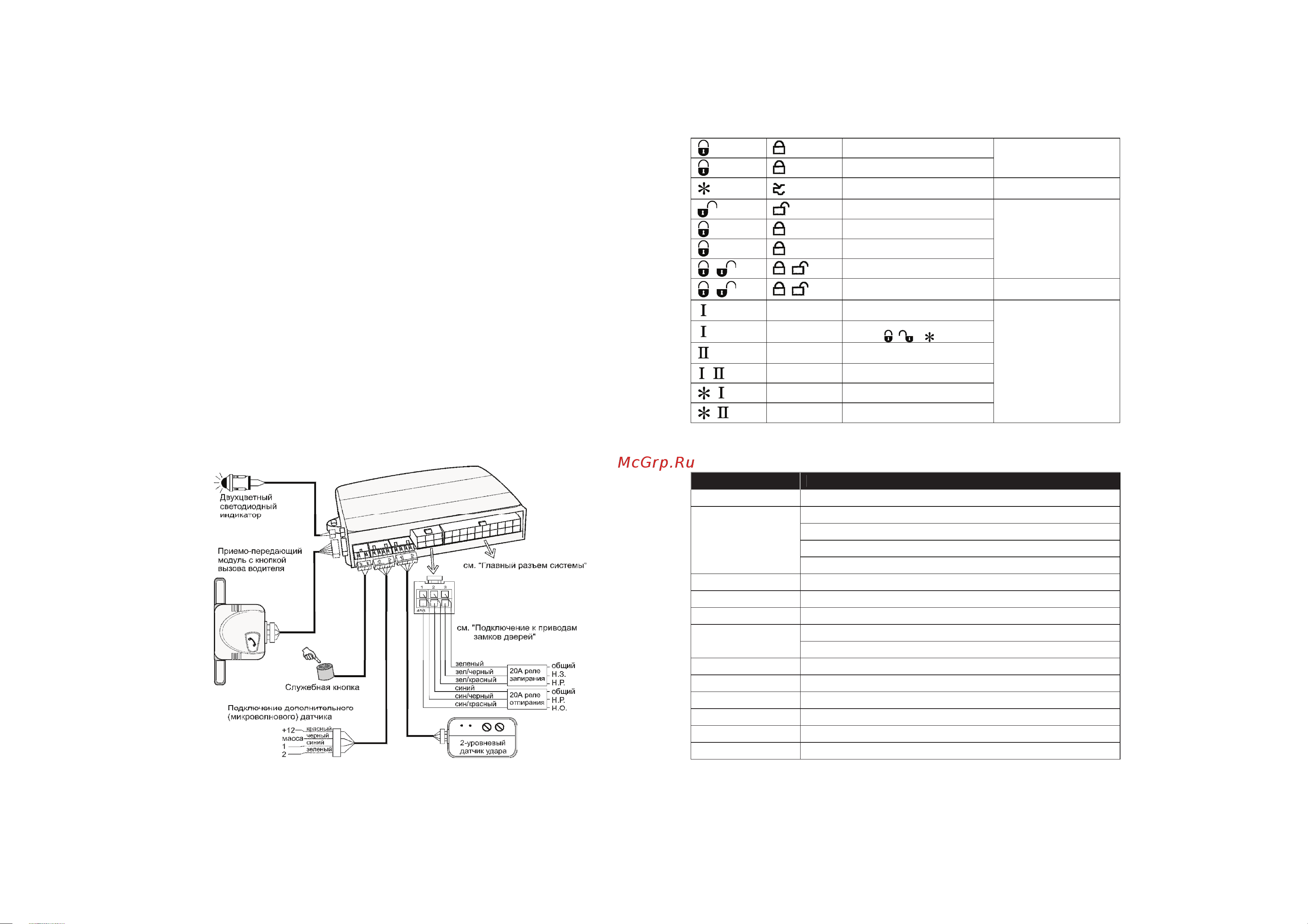

3.2. Схема подключения системы
5
"Поиск автомобиля"
(2 сек.)
(3 сек.)
"Паника"
Режим охраны включен
более 8 секунд
(2 сек.)
(3 сек.)
Отпирание багажника
Если сделаны необходимые
подключения
Отпирание замков дверей
Запирание замков дверей
(2 сек.)
(3 сек.)
Режим "Anti-car-jack"
+
(2 сек.)
+
(3 сек.)
Служебный режим
Охрана выключена,
зажигание включено
+
(2 сек.)
+
(3 сек.)
Управление Доп. каналом №4
Зажигание выключено и
если запрограммировано
недоступно
Подсветка дисплея и проверка
состояния автомобиля
(3 сек.)
недоступно
Вкл/выкл. блокировки
кнопок ,
и
(2 сек.)
недоступно
Выбор сигналов брелка в тревоге:
звук / вибро / звук+вибро
+
(2 сек.)
недоступно
Вкл/выкл. обратной связи
+
(3 сек.)
недоступно
Установка часов
+
(3 сек.)
недоступно
Установка будильника
R
1.2. Светодиодный индикатор состояния
Для контроля состояния системы служит двухцветный светодиодный индикатор:
Индикатор С о с т о я н и е с и с т е мы
Выключен Режим охраны выключен
Инициализация режима охраны (первые 8-сек. после включения)
Автоматическое включение режима охраны
Автовозврат в режим охраны
Быстро мигает
Неверно введен персональный код
Медленно мигает Режим охраны включен
Мигает раз в 3 (5) сек.
Режим охраны включен более 24 (более 48) часов
Светится непрерывно Служебный режим
Автоматический иммобилайзер
2 вспышки – пауза
Сообщение о тревоге – датчик удара: предупредительная зона
3 вспышки – пауза Сообщение о тревоге – датчик удара: сильный удар
4 вспышки – пауза Сообщение о тревоге – дверь
5 вспышек – пауза Сообщение о тревоге – багажник
6 вспышек – пауза Сообщение о тревоге – капот
7 вспышек – пауза Сообщение о тревоге – зажигание
Мигает ЗЕЛЕНЫМ Охрана с работающим двигателем или "Турбо-таймер"
