УСТАНОВКА СИСТЕМЫ

автомобиля подключается к постоянному источнику питания +12В или к «корпусу» ав-

томобиля.

Желтый провод: вход для подключения провода зажигания +12В. Подключается

к тому проводу, на который подается питание +12В, когда ключ повернут в замке зажи-

гания в положение «зажигание» (питание не должно пропадать при повороте ключа в

положение «стартер»).

Необходимо убедиться в том, что на данный штатный провод автомобиля не подает-

ся питание +12В при положении ключа замка зажигания «выключено».

Черный провод: вход подачи питания («корпус»), подключается к металлической

детали кузова.

Оранжевый провод: выход отрицательной полярности при снятии с охраны на

реле блокировки стартера (250мА). Используется реле с нормально разомкнутыми

контактами.

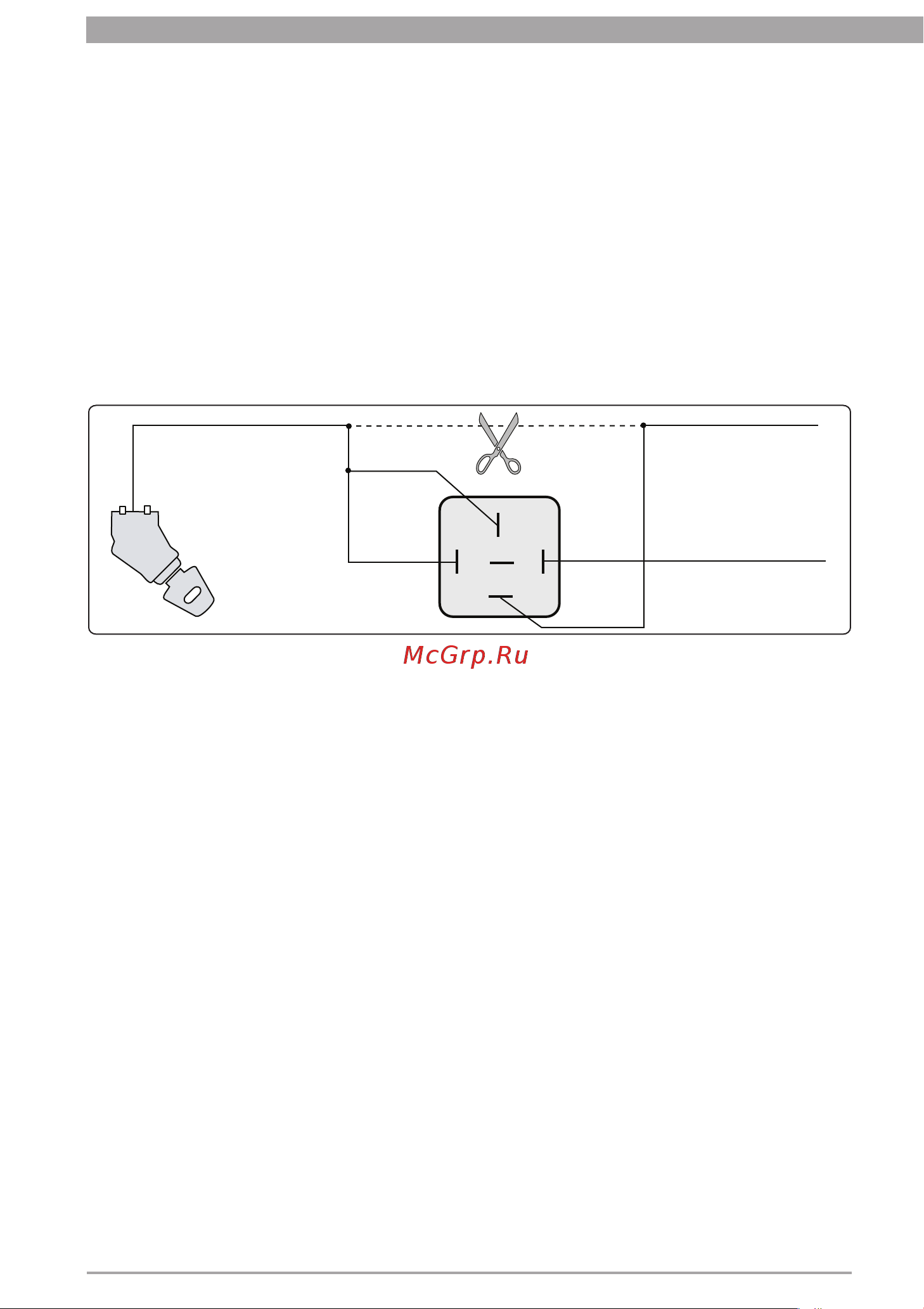

Схема подключения реле блокировки стартера (нормально разомкнутыми

контактами)

ËÊÇÊÂÁÉÄÄ

rÍÎ¼ÌÎÁÌs



¦ÍÊÇÁÉÊÄÀÏ

ÍÎ¼ÌÎÁÌ¼

ÊÌ¼ÉÂÁ¾×Å

ËÌÄÍÉÛÎÄÄÍÊÑÌ¼É×











Синий провод: вход отрицательной полярности для подключения концевого вы-

ключателя багажника.

Коричневый провод: выход на сирену (+12В). Подсоединяется к красному проводу

сирены (черный провод сирены подсоединяется к «корпусу» автомобиля). Для подклю-

чения клаксона автомобиля используется дополнительное реле. При этом функция F4

должна быть запрограммирована.

Фиолетовый провод: вход положительной полярности для подключения конце-

вых выключателей дверей. Подсоединяется к одному из штатных концевых выключате-

лей дверей автомобиля.

Зеленый провод: вход положительной полярности для подключения концевых

выключателей дверей. Подсоединяется к одному из штатных концевых выключателей

дверей автомобиля.

Белый провод: выход на правые габаритные огни (5А).

Белый провод: выход на левые габаритные огни (5А).

Розовый провод: вход отрицательной полярности для подключения концевого

выключателя капота.
