УСТАНОВКА СИСТЕМЫ
38
10.8.1 Вход (+)
Красно-черный провод: вход положительной полярности для предупреждения
при движении задним ходом (с сиреной или без таковой), предупреждения о невыклю-
ченных габаритных огнях, вход отключения блокировок запуска и работы двигателя.

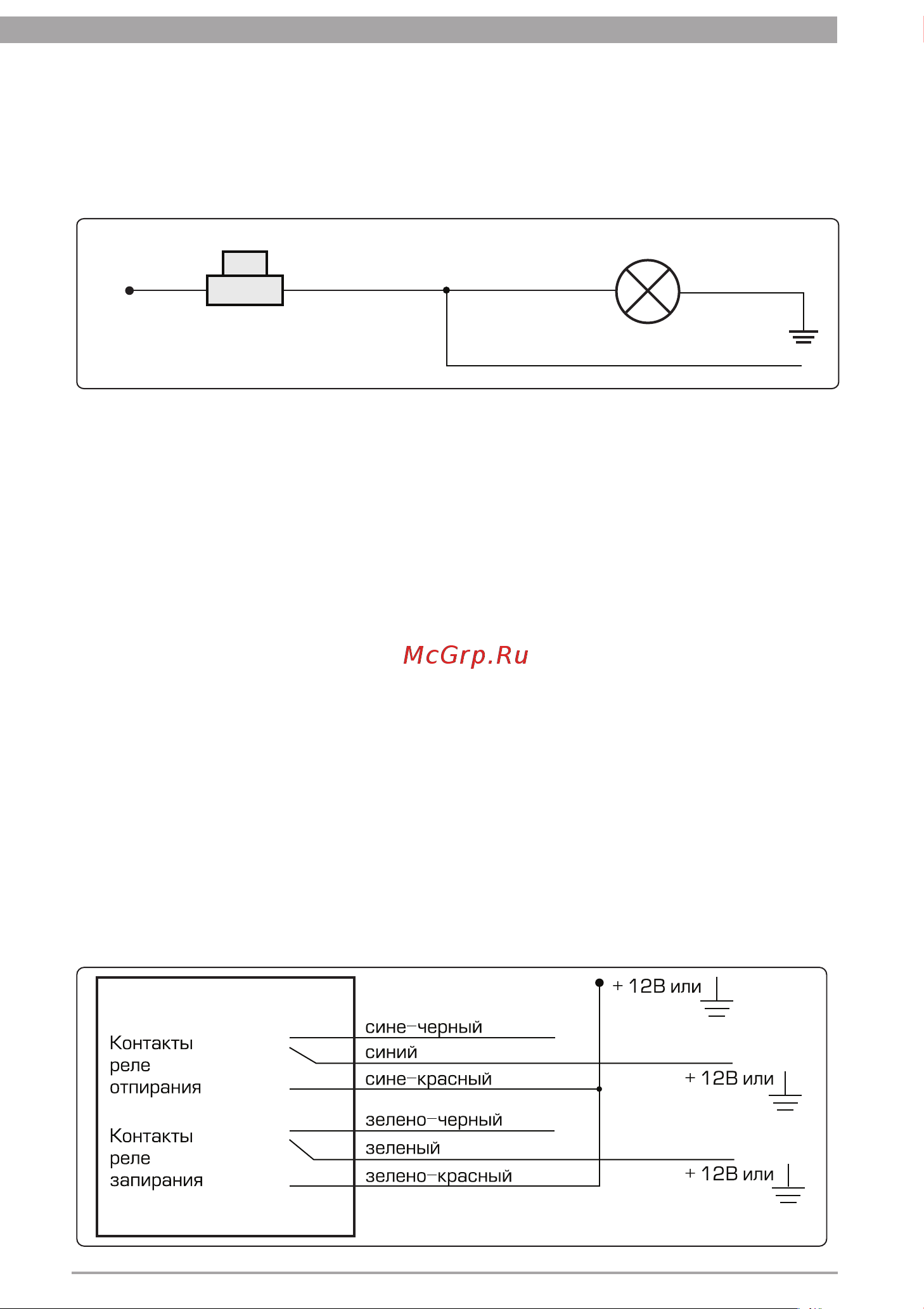

Схема подключения системы для получения сигналов предупреждения при движении
задним ходом
¦ÉÊËƼ¾ÆÇÚÓÁÉÄÛ
ǼÈË×üÀÉÁ¿ÊÑÊÀ¼
ǼÈ˼üÀÉÁ¿ÊÑÊÀ¼
Æ̼ÍÉÊÓÁÌÉ×Å
Данный провод необходимо подключить к штатному проводу автомобиля, на кото-
рый подается питание +12В от концевого включателя лампы заднего хода. При появле-
нии +12В на красно-черном проводе сигнализация начинает подавать предупредитель-
ные сигналы в виде звуков сирены и мигания габаритных огней (либо поворотных огней
- в зависимости от места подключения двух белых проводов сигнализации).
Вход +12В от габаритных огней при выключении зажигания.
Данный провод необходимо подключить к штатному проводу автомобиля, на кото-
рый подается питание +12В для габаритных огней. При включенных габаритных огнях,
при выключении зажигания система подает предупредительные сигналы сиреной.
Вход +12В от штатного оборудования для отключения блокировок двигателя
Данный провод необходимо подключить к штатному проводу автомобиля, на кото-
рый подается питание +12В от штатного прибора. При появлении питания система пол-
кностью откючает блокировки запуска и работы двигателя.
10.8.2 Провода управления приводами центрального замка
Реле запирания
Зелено-красный: нормально разомкнутый контакт реле.
Зеленый: общий контакт реле.
Зелено-черный: нормально замкнутый контакт реле.
Реле отпирания
Сине-красный: нормально разомкнутый контакт реле.
Синий: общий контакт реле.
Сине-черный: нормально замкнутый контакт реле.
Схема подключения к системе запирания с положительным или отрицательным
управлением
