УСТАНОВКА СИСТЕМЫ
40
10.8.3 Дополнительный канал СН2
Серый провод: выход отрицательной полярности (импульс 0.8сек, 250мА) для
дистанционного открытия багажника. Активируется нажатием и удержанием кнопки 3
брелоков в течение 2 секунд.

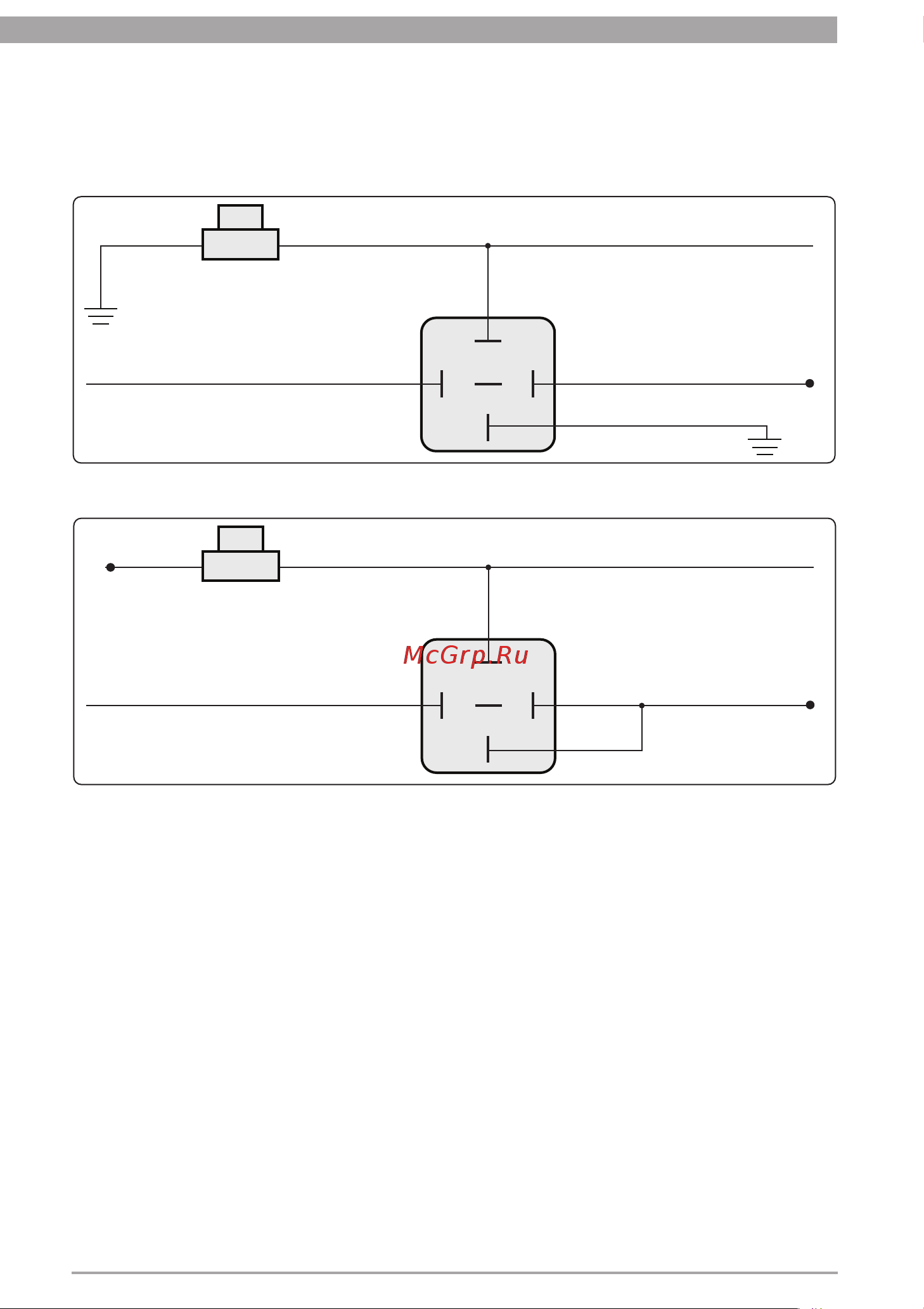

Схема подключения к соленоиду замка багажника с отрицательной полярностью
¦ÉÊËƼÊÎÆÌ×ÎÄÛ
½¼¿¼ÂÉÄƼ
¦ÍÊÇÁÉÊÄÀÏ
üÈƼ½¼¿¼ÂÉÄƼ
ÍÁÌ×Å
Схема подключения к соленоиду замка багажника с положительной полярностью
¦ÉÊËƼÊÎÆÌ×ÎÄÛ
½¼¿¼ÂÉÄƼ
¦ÍÊÇÁÉÊÄÀÏ
üÈƼ½¼¿¼ÂÉÄƼ
ÍÁÌ×Å
