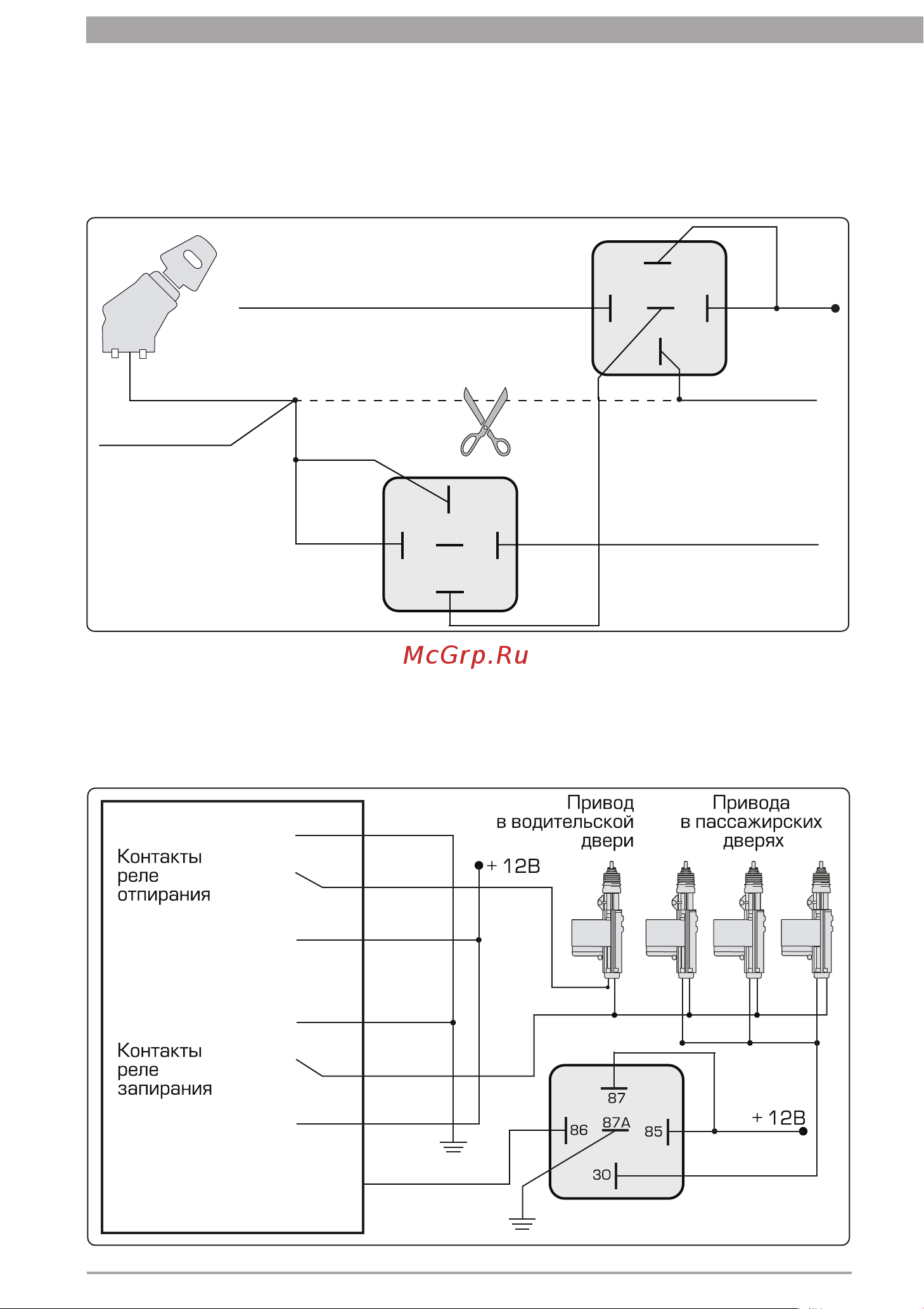

41
УСТАНОВКА СИСТЕМЫ
10.8.4 Дополнительный канал СН3
Бело-черный провод: выход отрицательной полярности (250мА) д ля закрытия сте-
кол в течение 35 секунд с момента постановки автомобиля на охрану, охраны с работаю-
щим двигателем.
Схема подключения при включении режима охраны с работающим двигателем или
турботаймером
ÂÁÇÎ×Å
Ê̼ÉÂÁ¾×Å
½ÁÇÊÓÁÌÉ×Å
ËÌÄÍÉÛÎÄÄÍÊÑ̼É×
©¬½ÇÊÆÄÌʾƼ
10.8.5 Дополнительный канал СН4
Желто-черный провод: выход отрицательной полярности (250мА) для:
открытия дверей в два этапа, активации канала с помощью брелока при выключен-
ном зажигании.
Схема подключения приводов для отпирания дверей в два этапа
ÍÄÉÁ
ÓÁÌÉ×Å
ÍÄÉÁ
Æ̼ÍÉ×Å
ÍÄÉÄÅ
ÃÁÇÁÉÊ
ÓÁÌÉ×Å
ÃÁÇÁÉÊ
Æ̼ÍÉ×Å
ÂÁÇÎÊÓÁÌÉ×Å
ÃÁÇÁÉ×Å
