RU 7

q Регулятор громкости (инструмент)

Регулирует выходную громкость инструмента, подаваемую на блок управления.

w Гнездо для подключения к блоку управления

Это гнездо используется для получения питания с блока управления и передачи

аудиосигнала с инструмента на блок управления. Используйте прилагаемый кабель

для подключения инструмента к гнезду ( ) на блоке управления.

* Можно также использовать приобретенный отдельно аудиокабель со стерео мини-гнездами

с обоих концов. (Кабели с резисторами являются несовместимыми.)

* При использовании монофонического кабеля система будет работать неправильно.

* Система будет работать правильно только при подключении кабеля к блоку управления.

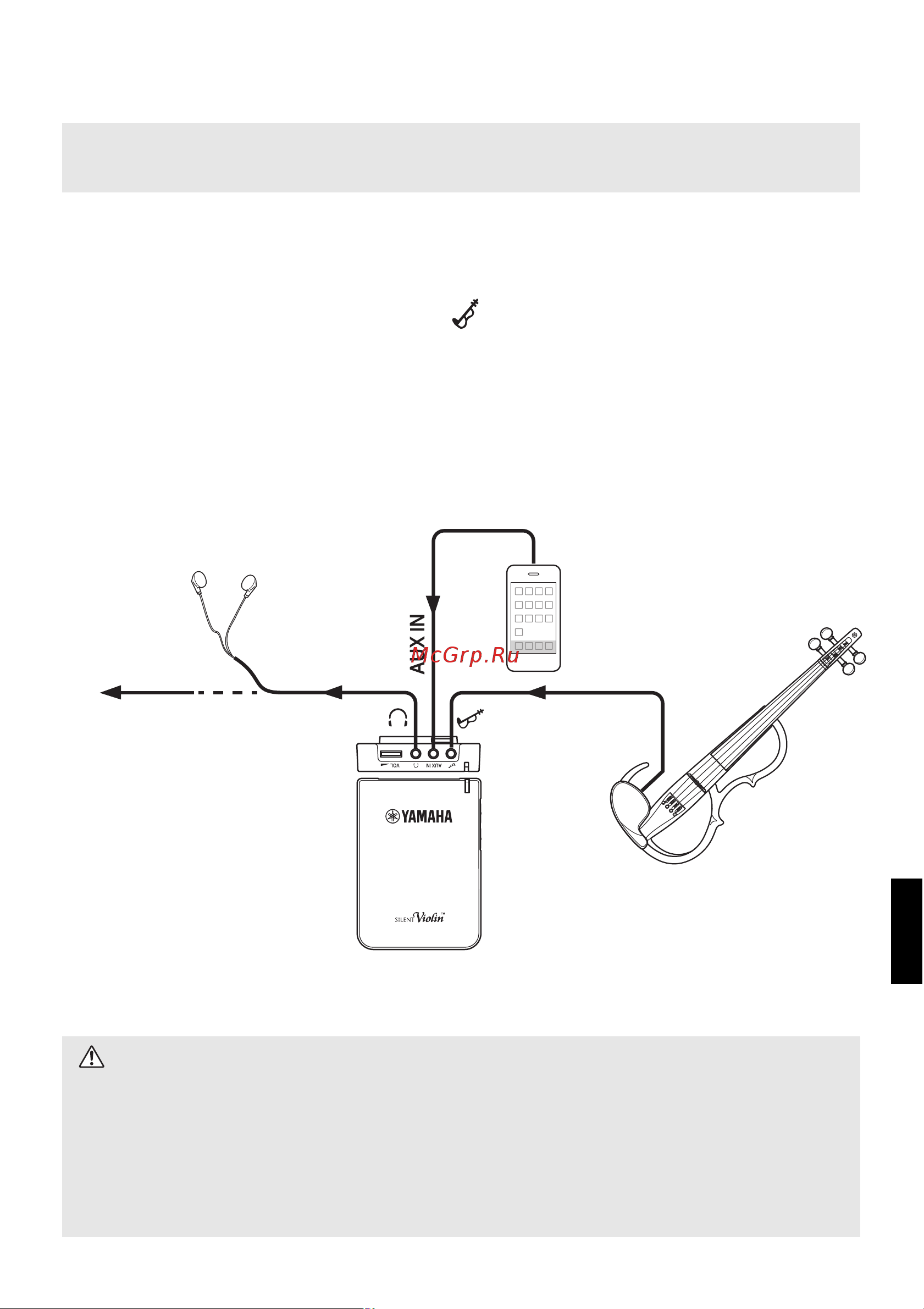

Пример подключения

ПРИМЕЧАНИЕ

• Если звук искажается, поворачивайте регулятор громкости влево.

ВНИМАНИЕ

• Подключайте и отключайте кабель между Silent Violin и блоком управления, только когда

питание блока управления отключено.

• При подключении блока управления Silent Violin ко внешнему устройству убедитесь, что на

всех устройствах отключено питание или установлена минимальная громкость. Высокая

громкость может испортить слух и аппаратуру.

• При подключении ко внешним устройствам убедитесь, что используются соответствующие

штекеры и что они надежно подключены.

Стереофонические наушники

Аудиоплеер и т. п.

Основной блок

Блок управления

Ко внешнему

аудиоустройству

(микшеру, усилителю

и т. п.)
