8 RU
* Для использования с моделью YSV104. Несовместим с другими инструментами.
q Выключатель питания (OFF/ON)/индикатор
Это выключатель питания устройства. В положении ON (ВКЛ) обеспечивает питание
устройства и подсветку индикатора.
* Перед включением и выключением питания всегда снимайте наушники.
w Переключатель звучания (ROOM/HALL)
Выбирает тип звучания.
ROOM: идеальный вариант для репетиций. Этот эффект обеспечивает чистое,
отчетливое звучание с легкой реверберацией.
HALL: отлично подходит для выступлений. Обеспечивает богатый, объемный
звук с высоким уровнем реверберации.
e Гнездо для подключения инструмента ( )
Данное гнездо обеспечивает питание основного блока и принимает аудиосигнал от
инструмента. Используйте кабель из комплекта поставки, чтобы подключить блок
управления к гнезду для подключения к блоку управления на инструменте.
ВНИМАНИЕ
Никогда не подключайте устройства (в том числе другие модели Silent Violin), кроме Silent
Violin модели YSV104, которая входит в комплект поставки. Таким образом можно повредить
подключенное устройство.

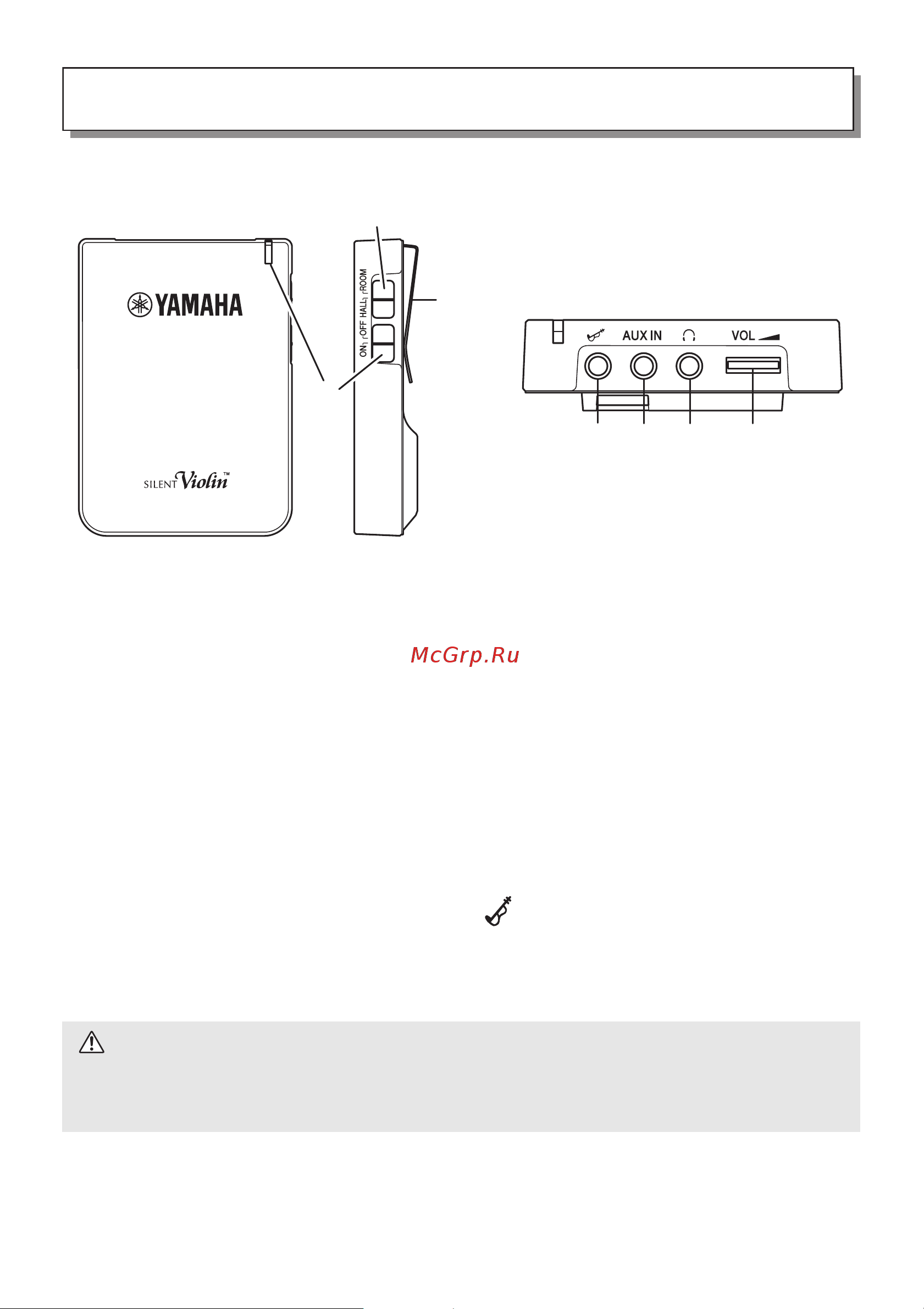

Схема расположения деталей: блок управления
q
w
u
ert y
Верхняя сторона
