Часть 3: Функции:

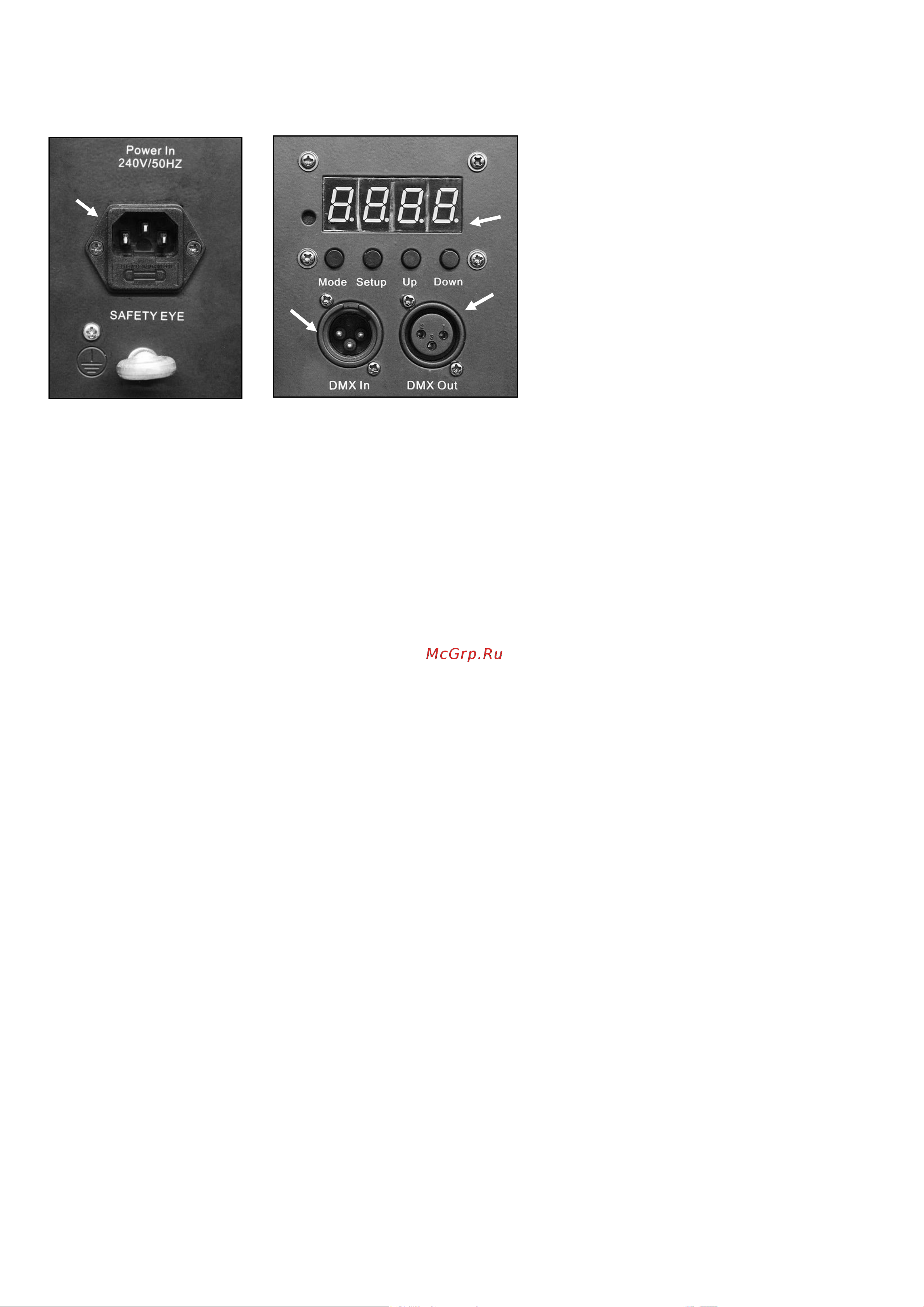

3.1 Подключения, элементы управления и индикаторы:

1. Power In: IEC разъем с держателем предохранителя для подключения кабеля питания.

2. LED Дисплей с кнопками управления:

3. DMX IN - 3-контактный разъем XLR для подключения DMX контроллера.

4. DMX OUT - 3-контактный разъем XLR для передачи DMX сигнала.

Устройство может работать в автоматическом режиме, режиме звуковой активации или в режиме управления по

протоколу DMX. Режим работы и его настройки осуществляются с помощью кнопок меню. Для управления

устройством в режиме DMX используется 3 или 4 канала. Вы можете управлять LED RX300HP с помощью

любого стандартного DMX контроллера.

3.2 Режимы работы и настройки меню:

LED RX300HP имеет различные режимы, которые могут быть установлены с помощью кнопок меню. Для

перехода в нужный раздел меню нажимайте кнопку "Mode". Нажмите кнопку "Setup", чтобы получить доступ к

отдельным, регулируемым значениям. Затем используйте кнопки "Up" и "Down" для установки необходимого

значения. Ознакомьтесь с этими настройками, чтобы управлять устройством оптимальным образом. Вы можете

задать следующие режимы и функции:

Режим встроенных программ:

Нажимайте кнопку "Mode" до появления на дисплее сообщения "Pr.01". Устройство будет выполнять

автоматическую программу 1. Вы можете выбрать одну их 15-ти автоматических программ. Выбор

осуществляется с помощью кнопок «Up» и «Down». К автоматическим программам можно применить следующие

настройки: нажмите кнопку "Setup", на дисплее появится сообщение "SP.00". Теперь с помощью кнопок "Up" и

"Down" можно установить скорость выполнения программы. Нажмите кнопку «Setup» ещё раз для входа в меню

установки частоты стробирования "FS.00". Используйте кнопки «Up» и «Down» для установки частоты

стробирования от медленной к быстрой.

Автоматический режим:

Нажимайте кнопку «Mode», до появления на дисплее сообщения "AUTO". Теперь устройство будет выполнять

автоматическую программу. Автоматическая программа имеет разнообразные настройки: нажмите кнопку

«Setup», на дисплее отобразится "n.001". С помощью кнопок «Up» и «Down» можно изменить это значение от 001

до 100. Это меню устанавливает скорость и тип светодиодной последовательности. Нажмите кнопку «Setup»

ещё раз для входа в меню установки скорости программы "SP.00". С помощью кнопок «Up» и «Down» можно

установить скорость работы автоматической программы. Нажмите кнопку «Setup» ещё раз для входа в меню

установки частоты стробирования "FS.00". Используйте кнопки «Up» и «Down» для установки частоты

стробирования от медленной к быстрой.

Режим звуковой активации:

Нажимайте кнопку "Mode" до появления на дисплее сообщения "Soun". Нажмите кнопку "Setup" и на дисплее

появится сообщение "S1.31". С помощью кнопок "Up" и "Down", можно выбрать второй вариант режима звуковой

активации "S2.31". Режимы отличаются в программной последовательности. Вы можете выбрать по своему

вкусу какая программа лучше подходит в данный момент. В обоих режимах, вы можете настроить
