Merrylock 360 [14/41] Установка и замена игл

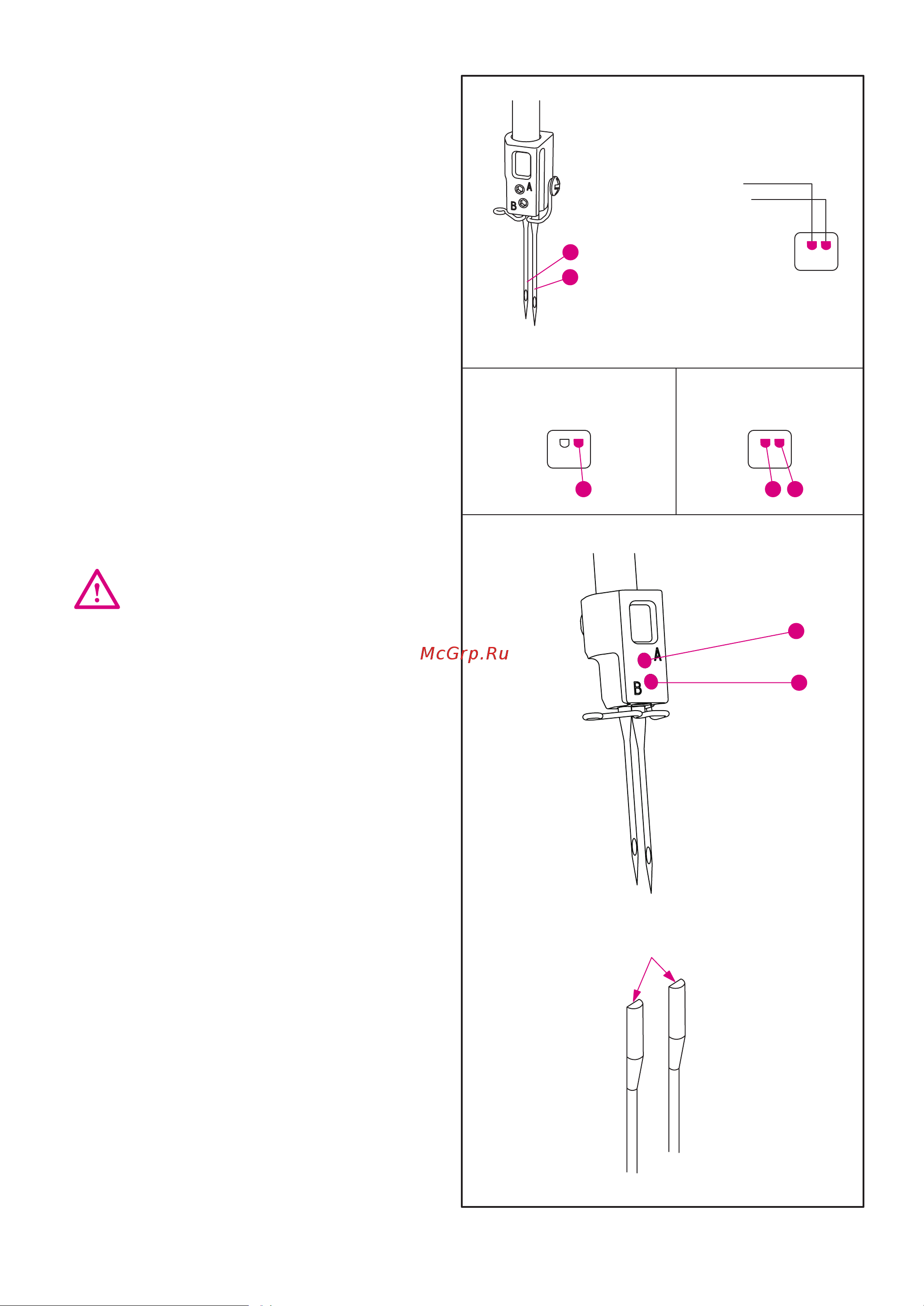

![Merrylock 360 [14/41] Установка и замена игл](/views2/2010435/page14/bge.png)
B BA
B
A
Правая оверлочная
Левая игла
Правая игла
Перед снятием иглы, убедитесь в том,
что машина отключена от сети.
Левая и правая
оверлочные иглы
Плоской поверхностью назад
1) РАСПОЛОЖЕНИЕ ИГЛ
1
- В этой машине в держатель иглы могут быть
установлены две иглы, как показано на
рисунке. Для шитья могут использоваться одна
или две иглы.
- В настоящей инструкции рассматривается
различное положение игл (см. изображения
держателей игл справа).
Примечание: При установке обеих игл для
оверлока левая игла будет располагаться
немного выше правой.
2)
ЗАМЕНА ИГЛ
10.
УСТАНОВКА И ЗАМЕНА ИГЛ
- Поверните маховое колесо на себя и
поднимите иглы в крайнее верхнее положение.
- Поместите кусок плотной ткани, под
прижимную лапку и опустите иглу в ткань
наполовину.
- Придерживая иглы, при помощи шестигранной
отвертки ослабьте, но не снимайте винт иглы.
А. Винт левой иглы
В. Винт правой иглы
Примечание: при установке игл в держатели
иглы А и/или В необходимо ослабить винты
иглы обоих держателей (А и/или В).
Примечание: После снятий определенной
иглы, которая не используется для шитья,
не забудьте затянуть винт отсутствующей
иглы, закрутив его в отверстие держателя
иглы.
ВАЖНО!!! Не перетягивайте винт иглы во
избежание поломки держателя игл.
13
B
A
