Merrylock 360 [37/41] Замена верхнего подвижного
![Merrylock 360 [37/41] Замена верхнего подвижного](/views2/2010435/page37/bg25.png)
B
A
36

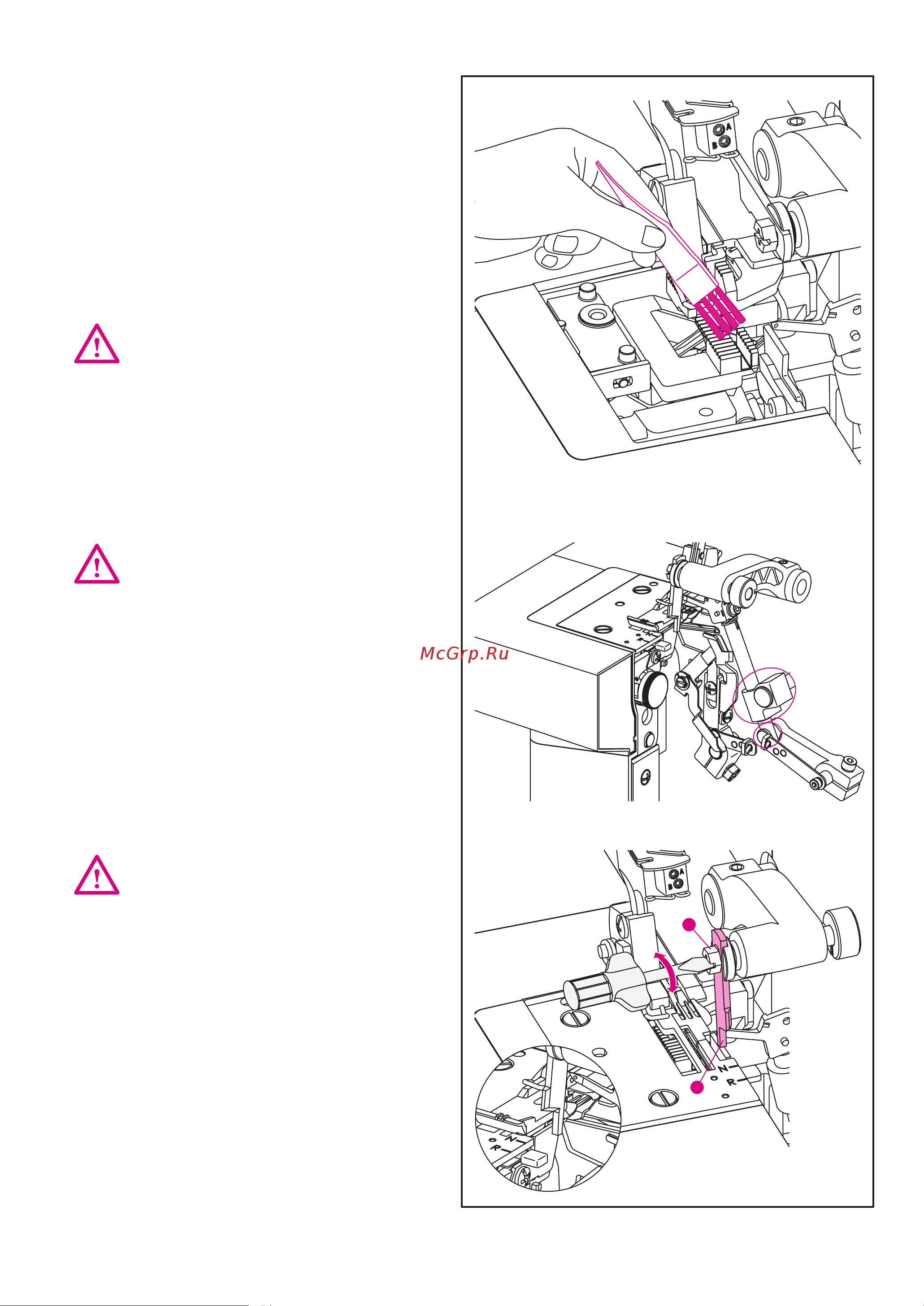

30. ОБСЛУЖИВАНИЕ МАШИНЫ
Оверлок требует более частого обслуживания,
чем обычная швейная машина по двум
причинам:
а) При обрезании ткани ножами образуется
много ворса и других отходов.
b) Оверлок работает на очень высокой скорости
и требует частой смазки для поддержания
нормального состояния механических
деталей.
1) ЧИСТКА
- Откройте крышку петлителя и удалите
скопившиеся волокна при помощи кисточки.
- Закройте крышку петлителя и протрите
внешние поверхности машины мягкой
текстильной салфеткой, чтобы удалить
скопившиеся волокна и пыль.
2) СМАЗКА
- Для того чтобы машина работала ровно и тихо,
все движущиеся части, обозначенные на
рисунке, должны смазываться как можно чаще.
- Используйте масло для швейных машин,
входящее в комплект поставки. Использование
любого другого масла может послужить
причиной поломки машины.
- Прежде чем начать шить, протрите машину для
удаления излишков масла.
3) ЗАМЕНА ВЕРХНЕГО ПОДВИЖНОГО
НОЖА
Подвижный верхний нож подлежит замене при
его затуплении. При замене ножа следуйте
приведенной ниже инструкции.
- Откройте крышку петлителя и установите
верхний нож А в рабочее положение. -
Ослабьте винт крепления В и удалите
верхний нож А.
- Поверните маховое колесо и опустите
держатель верхнего ножа в крайнее нижнее
положение.
- Вставьте новый нижний нож в паз держателя и
затяните винт крепления В.
- Убедитесь в том, что передний край верхнего
ножа расположен на 0,5-1,0см нижнего лезвия
стационарного нижнего ножа С.
Выключите машину и отсоедините ее от
электросети.
Выключите машину и отсоедините ее от
электросети.
Выключите машину и отсоедините ее от
электросети.
