Minerva M5000CL [14/49] Снятие и установка игл
![Minerva M5000CL [14/49] Снятие и установка игл](/views2/2010462/page14/bge.png)
B
C
E
D
A
B
C
E
D
A
DEDC
B BA
Левая оверлочная игла
Правая оверлочная игла
Правая игла плоского шва
Средняя игла плоского шва
игла цепного шва/
Левая игла плоского шва
Внимание!
Перед снятием игл машину
необходимо отключить от сети.
Правая
оверлочная
игла
заправлена
Игла цепного
шва
заправлена
Левая, средняя
и правая иглы
плоского шва
заправлены
Левая и правая
оверлочные
иглы
заправлены
Плоской стороной назад
(2) Снятие игл

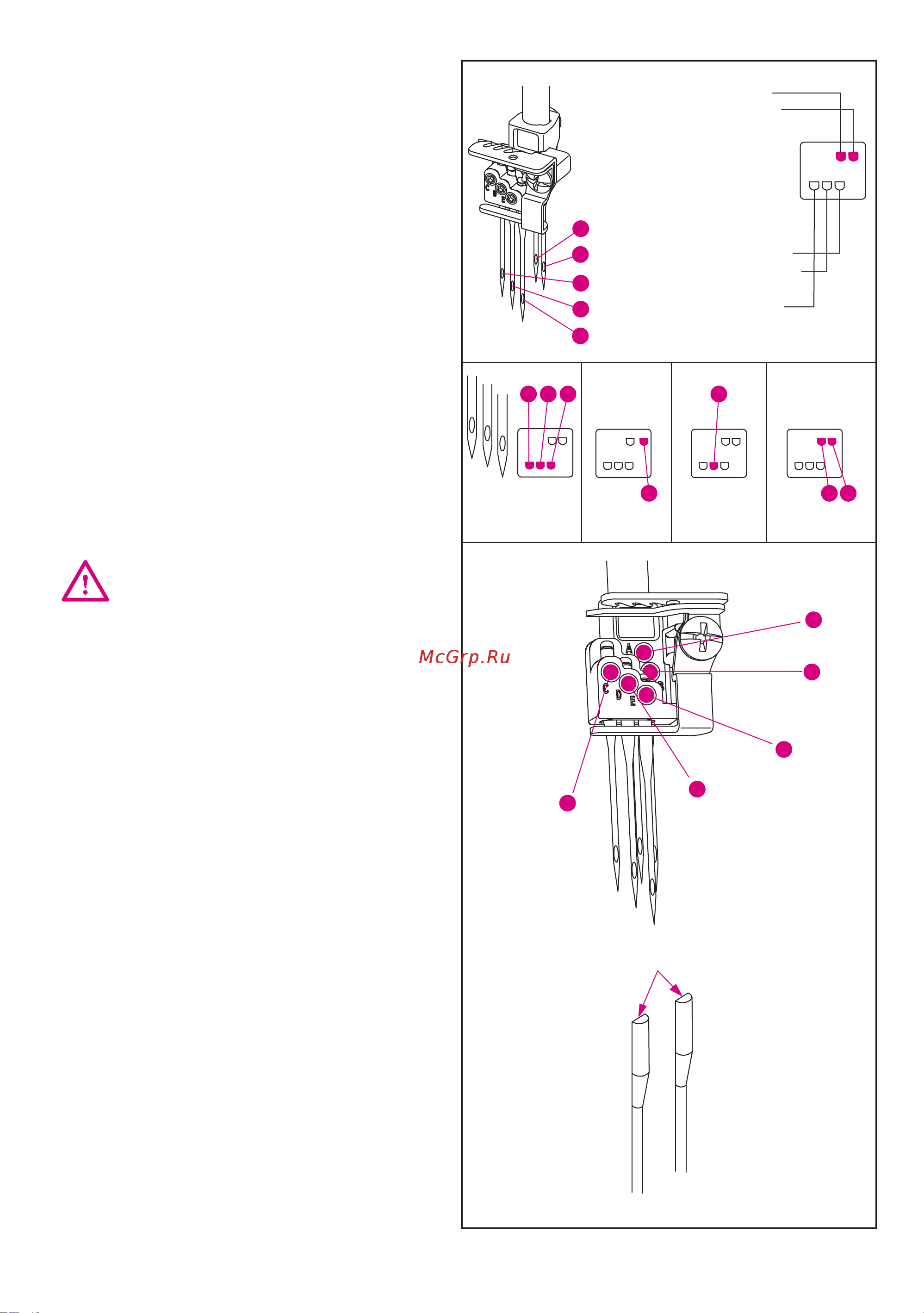

10. Снятие и установка игл
13
(1) Расположение игл
*( .)
,
,
.
.
*,
,
.
.
В иглодержатель как показано на рис
можно вставить до пяти игл но для шитья
можно использовать только одну две или
трииглы Непытайтесьшитьчетырьмяили
пятью иглами
В руководстве по эксплуатации различное
расположение игл указывается на
схематическом изображение
иглодержателя Примеры изображены на
рисунке
Примечание: Если вставлены левая и правая
оверлочные иглы, то левая игла будет
расположена немного выше правой. Если
вставлены все иглы плоского шва, левая игла
будет расположена выше остальных игл.
*
.
*()
.
.
*,
.
,
,
.
Поворотом маховика на себя установите
иглы в крайнем верхнем положении
Поместите тонкий кусок материала фетр
под прижимную лапку Опустите иглы
наполовину в материал
Ослабьте маленькой отверткой но не
вынимайте винт крепления иглы
Придерживая иглы рукой поднимите
игловодитель иглы должны остаться в
материале
А. Правая оверлочная игла
В. Левая оверлочная игла
С.Леваяиглаплоскогошва
D. Средняя игла плоского шва
Е. Правая игла плоского шва
Примечание: После снятия иглы, которая не
будет использоваться для шитья, не забудьте
затянуть винт крепления иглы в
соответствуещем отверстии.
Не затягивайте винт крепления иглы слишком
сильно, это может привести к повреждению
иглодержателя.
