Minerva M5000CL [18/49] Заправка машины нитками
![Minerva M5000CL [18/49] Заправка машины нитками](/views2/2010462/page18/bg12.png)
A. Крышка ножа
B. Столик для
плоских швов
17
* ( . 12).
*.
,.
*
.
При шитье цепных и плоских швов крышка ножа
должна быть заменена на столик для плоских
швов.
Откройте крышку петлителя стр
Поднимите держатель крышки ножа Потяните
на себя крышку ножа и снимите ее
Установите вместо крышки ножа столик для
плоских швов до щелчка

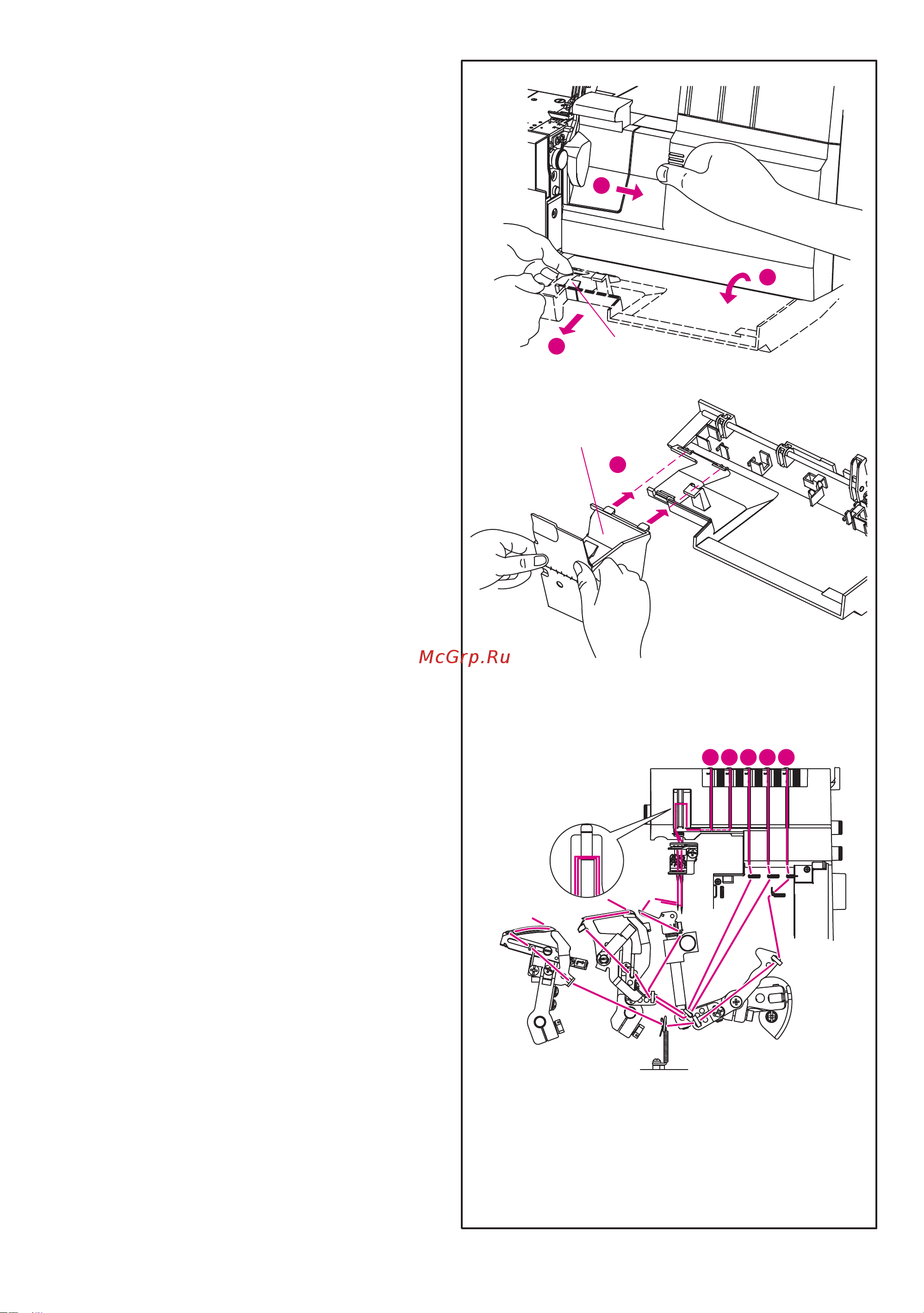

(3) Замена крышки ножа
*
15
..
*
*
*
Машину следует заправлять в
последовательности от до как показано на
рис справа
Примечание: Нить проходит через рычаг
нитепритягивателя для оверлочных и цепных
стежков.
Совет: Ваша новая машина заправлена на
заводе для выполнения стандартного
оверлочного шва. Вы можете связать концы уже
заправленных нитей и аккуратно протянуть новые
нити через машину для первого раза.
Примечание: Если нить нижного петлителя не
заправлена или оборвалась, вам необходимо:
Расправить игольные нити
Заправить нить нижнего петлителя
Заправить игольные нити
17. Заправка машины нитками
3
2
1
4
5
3
2
4
1
