Вязьма ЛГС 165.04 [13/18] Схема паровая
![Вязьма ЛГС 165.04 [13/18] Схема паровая](/views2/2010665/page13/bgd.png)
13

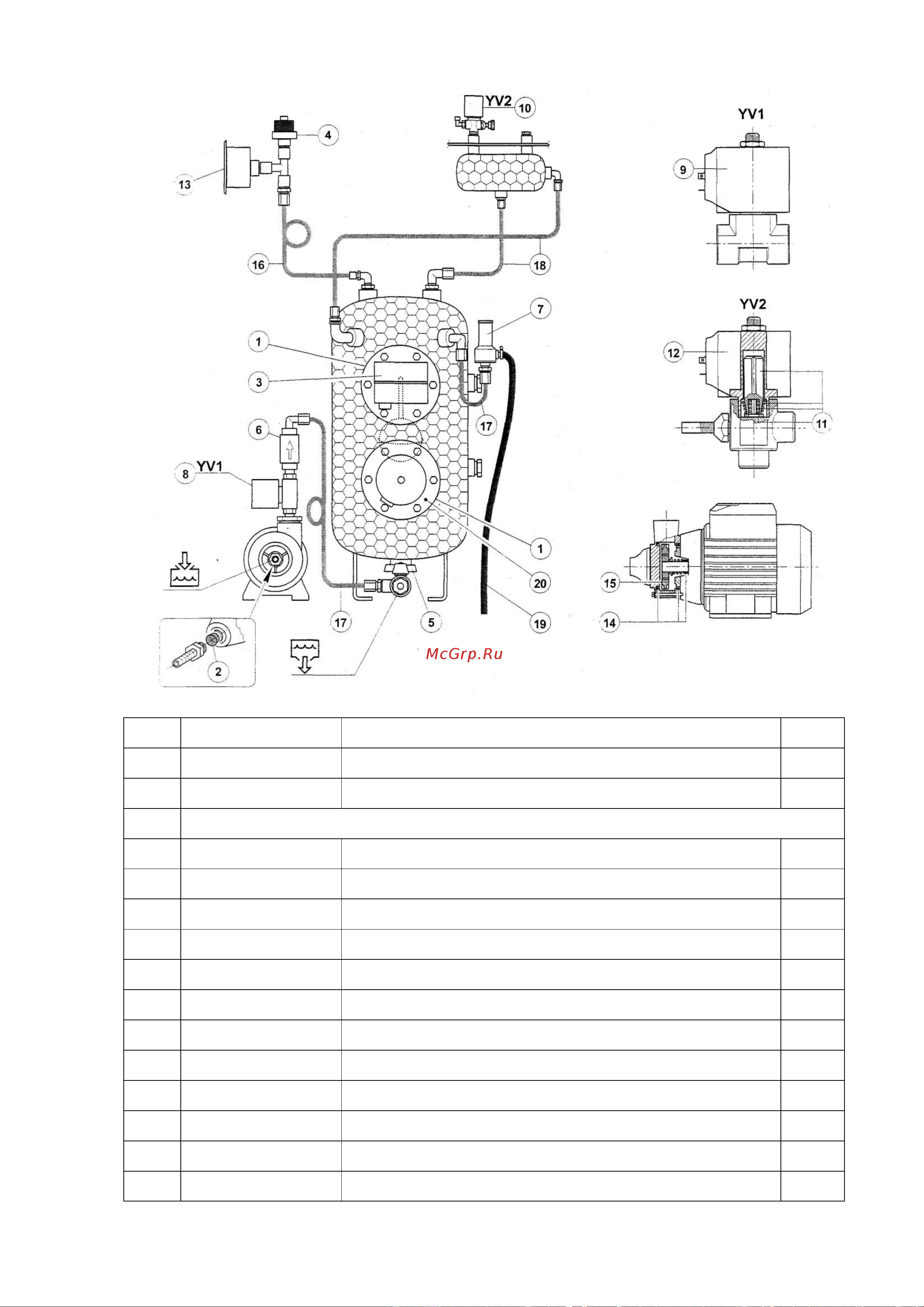

СХЕМА ПАРОВАЯ
Поз.
Код
Описание
Кол.
1
1.173.50.118
Уплотнение
2
2
1.171.50.130
Нержавеющий фильтр
1
3
Датчик уровня см. отдельную спецификацию
4
60.600.104
Контроллер давления (прессостат)
1
5
50.231.150
Шаровый кран Ø3/8”
1
6
50.207.200
Обратный клапан Ø3/8”
1
7
50.219.300
Предохранительный клапан Ø3/8”
1
8
60.624.700
Соленоидный клапан Ø1/4” х 3,5 230В, 50/60Гц
1
9
60.624.250-10
Катушка 230В, 50/60Гц
-
10
60.624.100
Соленоидный клапан Ø1/4” х 2,8 230В, 50/60Гц
1
11
60.624.100-01
Сердечник с пружиной
-
12
60.624.100-10
Катушка 230В, 50/60Гц
-
13
45.595.100
Манометр Ø1/4”
1
14
60.251.310-01
Набор уплотнений
-
15
60.251.310-10
Крыльчатка
-
