ПОРЯДОК РАБОТЫ
Органы управления

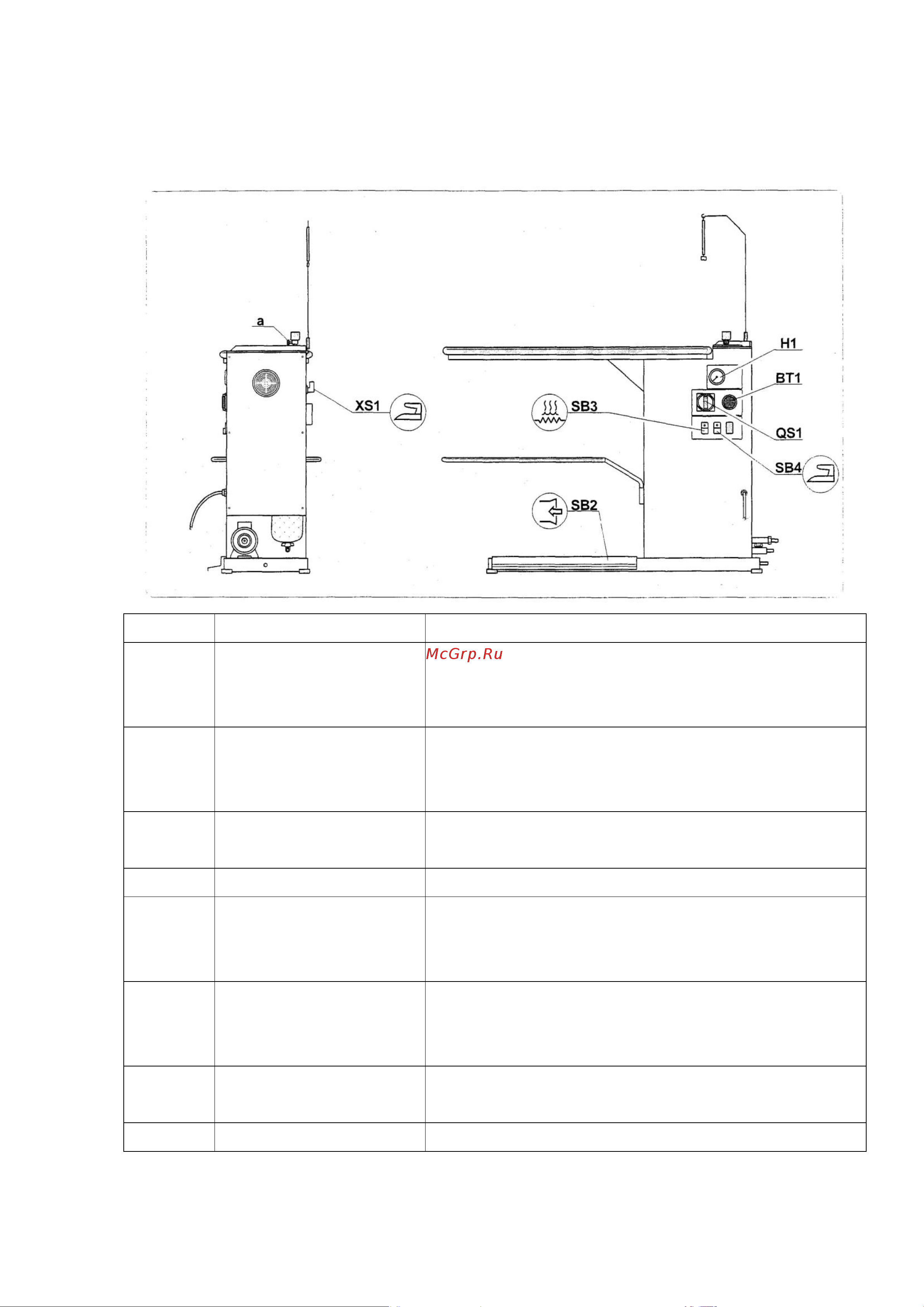

Все органы управления вынесены позициями на рисунке, а их функции
поясняются в таблице.
Поз.
Наименование
Описание
QS1
Главный выключатель
0 – отключено
I – подано напряжение на машину и встроенный
парогенератор
ВТ1
Терморегулятор
температуры
поверхности
О – отключено
Позволяет зафиксировать температуру нагрева
рабочей поверхности
Н1
Манометр
Показывает давление пара в емкости встроенного
парогенератора
SB2
Педаль отсоса воздуха
Включает отсос воздуха из области глажения
SB3
Подсвеченный
выключатель
парогенератора
О – отключено
I – включено, включена подсветка переключателя,
включен встроенный парогенератор
SB4
Подсвеченный
выключатель утюга
О – отключено
I – включено, включена подсветка переключателя,
включена подача электроэнергии на розетку XS1.
XS1
Электрическая розетка
утюга
Электрическая розетка и соленоидный клапан
управления утюгом
а
Регулятор потока пара
Для увеличения и уменьшения потока пара в утюге
